一、适用范围：
EL-DM6437EVM主要适用于从事图象处理和数字信号研究及相关领域的大学老师、研究生、高年级本科生，及研究所的科研人员等。
二、结构简介：
EL-DM6437EVM是低成本，高度集成的高性能视频信号处理开发平台，可以开发仿真达芬奇系列DSP应用程序，同时也可以将该产品集成到用户的具体应用系统中。方便灵活的接口为用户提供良好的开放平台。采用该系列板卡进行产品开发或系统集成可以大大减少用户的产品开发时间。板卡结构框图如图所示：
TMS320DM6437 DSP ，可工作在400/600 MHz
2 路视频输入，包括一个复合视频输入及一个S端子视频输入
保留了视频输入接口，可以方便与CMOS影像传感器连接
3 路视频输出，包括2路复合视频，一路S端子输出
128MByte 的DDR2 SDRAM存储器，256MBit的Nor Flash存储器；用户可选的NAND Flash接口
可选的256K字节的IIC EEPROM
1个10M/100Mbps自适应以太网接口
1 路立体声音频输入、1路麦克风输入，1路立体声音频输出
USB2.0高速接口，方便与PC连接
1个CAN总线、1个UART接口、实时时钟（带256Byte的电池保持RAM）
4个DIP开关，4个状态指示LED
可配置的 BOOT模式
10层板制作工艺，稳定可靠
标准外部信号扩展接口
JTAG仿真器接口
单电源+5V供电
板卡软件资源：
完整的DSP示例程序及实验指导书；
USB演示软件，及读写示例C++程序；
三、功能概述：
EL-DM6437EVM 达芬奇视频开发板通过专用的DDR2存储控制器接口扩展了64MBytes的DDR2 SDRAM，为视频应用带来了高吞吐、高容量存储带宽，并可以扩展到最大256MByte；256MBit的Nor Flash为视频应用程序脱机运行提供了有力的容量保证；板卡通过一个视频解码芯片和CPU连接，使得CPU可以接受外部的复合视频信号输入和S信号输入，信号都是自动检测，大大提高了视频处理的灵活性；CPU还提供视频DAC，通过几个运算放大器即可把DDR2存储器内的数据输出为用户可观察到的信号，非常方便；除此之外，板卡还包括很多资源，包括音频输入输出、10M/100M的自适应以太网接口、USB2.0接口、实时时钟、4位LED 指示和4位DIP开关量输入、CAN总线及UART接口等等一系列功能；最重要的是所有外部存储器接口信号都连接到扩展接口上，用户可以通过设计外部子板扩展自己的功能。
板上还包括灵活的端口复用切换，使得用户可以根据不同场合使用不同的端口配置，最大的利用CPU各种功能。
板卡通过标准接口提供电源输入，采用单5v的供电方式，注意供电电流需要大于1安培，电源调节模块为微处理器及其他外设提供3.3V和1.04/1.2V(对应不同频率CPU)电压。在使用该系列板卡开发过程中可以通过J1接口连接仿真器。可以通过下面图片预览：
四、可完成的实验项目：
基础实验
实验一 内部RAM数据存储
实验二 DDR2数据存储
实验三 I2C总线/LED闪烁
实验四 Boot方式检测
实验五 NorFlash读写
实验六 读写GPIO
实验七 音频播放
实验八 实时时钟
实验九 UART串口通信
实验十 以太网(EMAC)测试
实验十一 USB收发数据
实验十二 视频输出彩条
实验十三 视频回放
图像算法实验
实验一 静态图像采集
实验二 图像灰度变换
实验三 图像黑白变换
实验四 图像反色
实验五 自定义颜色填充
实验六 图像锐化变换
实验七 图像翻转变换
实验八 图像中值滤波算法
实验九 图像Sobel算子边缘提取
实验十 图像小波变换（缩放）
实验十一 图像彩条叠加
实验十二 图像线性变换
实验十三 图像非线性变换
实验十四 图像直方图计算与显示
实验十五 图像空域低通滤波器 实验十六 画中画
其他实验：
实验一 如何烧写DM643xBootloader
实验二 使用USB传送图象
五、上位机软件包：
为了加快数字图象研究人员的开发流程，我公司开发了DM6437_USBTool图象软件包，该软件包可以大大缩短客户从新算法的提出到其产品化的时间周期：
打开一个图片，点击“图象处理”方框内的处理事件，比如“灰度”，效果如下图所示：
“灰度”处理效果图
六、应用领域：
七、系统配置：
|
名称 |
型号 |
备注 |
|

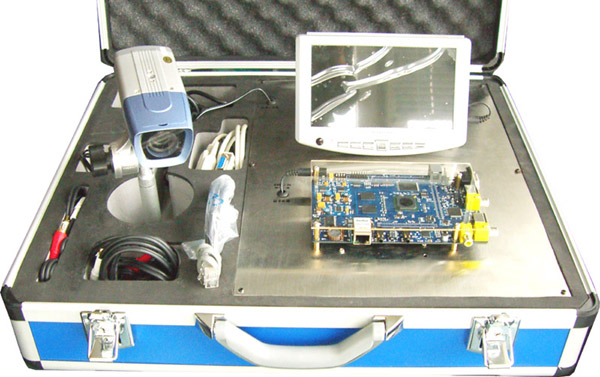

EL-DM6437EVM实验箱 |
EL-DM6437EVM |
包括摄像头、小型液晶电视、仿真器、2根3.5mm插头音频线、1根方形-扁形USB线、1根带插头电话线、2根双头S端子信号线、1根串口线、1根网线，及1个5V@2A-220V输入电源适配器和随机CD |
|
PC机 |
自选 |
选配 |
|
仿真器 |
国产560或USB510 plus |
选配 |
