一.简介
   随着本公司成功推出AV board HD视频开发板，在视频开发领域掀起了一场性价比的革命。其出色的性能，完善的功能、齐全的软件和超低的价格令广大视频开发爱好者激动不已，购买者络绎不绝。

   看到广大视频算法开发者对我们产品的支持，我们的信心倍受鼓舞，在上一代产品热卖的基础上，我们为更高级别的视频算法开发者推出了此款专业级视频开发系统，该系统简化自我公司AV Board DSP系统，省去了DSP协处理器和单片机控制器，但是在FPGA处理方面具备更加强大的功能，更大规模的容量和更丰富的参考代码，使拥有此系统的开发者可以从容应对复杂算法的挑战。

二. 功能提升列表
   1. FPGA更换为60万门EP1C6Q240，并可平滑升级为EP1C12Q240，可以满足视频处理中常见算法的资源消耗。
   2. 复合视频信号与VGA信号独立进入FPGA，使双路视频处理成为可能，可进行POP,PIP,OSD等视频叠加操作
   3. 增加视频编码器，使处理后的信号可以以隔行形式输出，可在TV或Monitor上显示

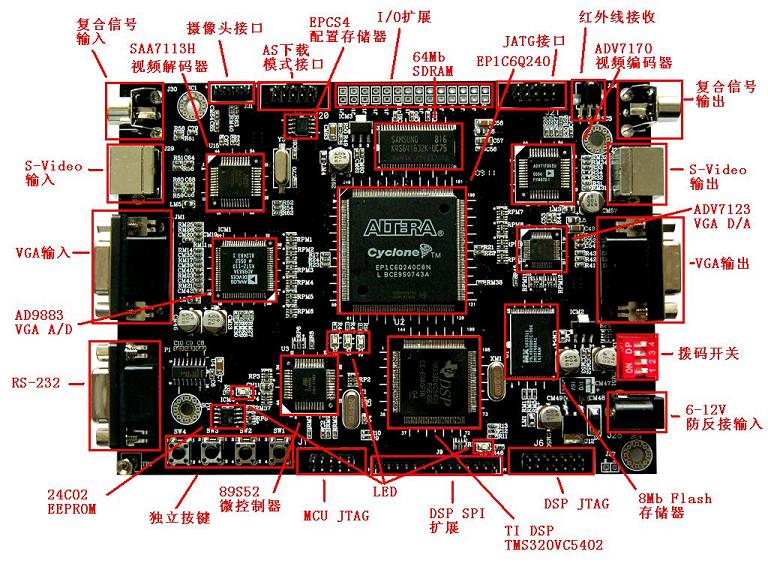

三. 板资源列表
1. Altera EP1C6Q240 FPGA, 容量达60万门，可平滑升级为EP1C12Q240
2. EPCS4配置芯片，使系统具备脱机运行能力，并且可以瞬时上电工作
3. AD9883 VGA/HD VIDEO A/D转换器，最高支持1280x1024@60Hz输入，也支持1280x720 (720p)/ 11920x1080 (1080p)高清数字电视视频信号输入
4. SAA7113H Video Decoder，具备PAL/NTSC/SECAM自动识别功能，BT656/BT601格式可选
5. ADV7123-240 视频D/A转换输出接口，最高支持1600x1200@60Hz输出
6. ADV7170视频编码器，PAL/NTSC/SECAM全格式支持，复合视频信号/S-video信号输出
7. K4S641620-H 4Mx16bits SDRAM片外帧缓存
8. RS-232串行接口
9. 5-12V防反接电源输入（推荐使用5伏输入）
10. AS模式下载线接口
11. JTAG模式下载线接口
12. 按键（2个）
13. LED发光二极管（2个）
14. 50MHz高速有源时钟源（板背面）
15. 红外线遥控其信号接收
16. 示波器探头地线夹夹具

四. 开发板试验（内容详见试验程序说明）
1. PC视频采集回放试验，PC信号接入开发板，经A/D转换，FPGA处理，D/A转换，回放至显示器。
2. 视频采集及数据观察试验，可用SignalTAP观察到视频信号的值
3. 隔行转逐行（Deinterlace）参考设计程序
4. YUV4:2:2转YUV4:4:4参考设计程序
5. NTSC/PAL解码判断参考设计程序
6. 1024x768@60Hz彩条显示程序
7. 串口9600波特率PC通讯实验
8. SDRAM控制器参考设计
9. NTSC/PAL->VGA缩放并去隔行程序
10. SAA7113视频解码->ADV7170编码实验
11. ADV7170显示colorbar彩条实验
12. 3x3均值滤波参考代码
13. YUV->RGB,RGB->YUV参考代码

五. 出货清单
项目   数量 说明
AVboardpro  1 主开发板
Altera 下载电缆  1 增强型Byter BlasterII
AVboardpro原理图 1
AVboardpro用户手册 1 本文档
实验源程序   Verilog,VHDL
Quartus2 7.1软件 1
DVD光盘一张4G资料 1 所有程序文档及海量珍贵FPGA资料
5V/1A开关电源适配器（可选） 1 加20元
