一、适用范围：

    适用于图像处理，多媒体处理，通讯系统，数字信号处理，嵌入式系统研究及相关领域的大学老师，研究人员，研究生和高年级本科生研究使用。

二、系统资源简介：

    1. EL-DM6446 CPU BOARD

    2. EL-DM6446 EVM BOARD

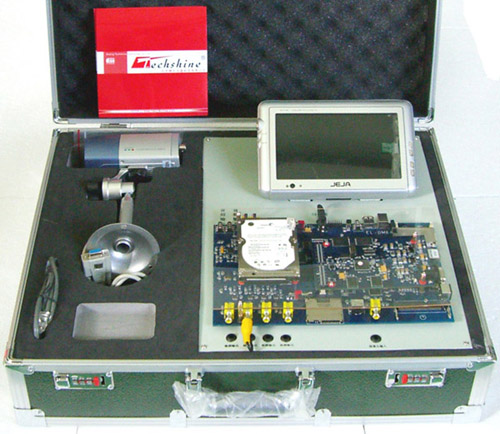

    3. 两个彩色摄像头（NTSC, PAL）及配套电源

    4. 液晶电视及配套电源和遥控

    5.DAVINCI板卡配套硬盘(40G)

    6. 5V, 3A电源（配板卡）

    7. 视频线，串口线，网口线

    8. 实验指导书

三、硬件主要性能指标：

    ▲ 设计为独立使用方式

    ▲ CPU：DM6446 (ARM9和C64+)  ARM: 300MHZ  DSP: 600MHZ

    ▲ DDR：1GB,  2GB 可选，  主推1GB

    ▲ NORFLASH：256MB

    ▲ NANDFLASH：512MB

    ▲ 电源系统：3.3V,  1.8V,  1.2V

    ▲ Tech-Davinci总线接口槽

    ▲ 音频：两路输入，两路输出

    ▲ 4路视频输出

    ▲ 3路视频输入

    ▲ CF卡插槽，SM/XD, MICIPCI

    ▲ 44针硬盘接口槽

    ▲ 标准串口

    ▲ 标准RJ-45 10M/100M以太网接口

    ▲ 主从USB接口

    ▲ 8路LED灯

四、产品介绍及原理图片：

    实验一  U-BOOT烧写

    实验二  改变U-BOOT环境变量

    实验三  U-BOOT移植(改写源代码)

    实验四  内核加载方法1

    实验五  内核加载方法2

    实验六  内核加载方法3

    实验七  改变内核的方法(内核编辑器的使用)

    实验八  文件系统的加载方法

    实验九  硬盘的加载方法（*）

    实验十  基本应用程序的编写

    1. H.264，MP4网络播放器

    2. H.264,  MP4网络摄像机

    3. H.264,  MP4网络机顶盒

    4. H.264， MP4本地播放器（*）

    5. H.264,  MP4本地摄像机（*）

    6. H.264,  MP4本地机顶盒（*）

    实验一  DDR 检测

    实验二  FLASH烧写

    实验三  视频回放实验

    实验四  图像灰度化实验

    实验五  音频芯片测试实验

七、系统开发解决方案：

    针对目前进行DAVINCI开发的OEM, ODM, 方案提供商，研究所等，我公司提供了一种创新性解决方案。

    分离设计方案：作为OEM或ODM,您可以不用进行DAVINCI核心板卡的设计，只需根据您的系统的特殊性，设计相应的底板，及配套的软件即可。因为对于任意一套DAVINCI系统而言，核心板中的CPU, DDR , NORFLASH, NANDFLASH, 电源系统都是必备的，也就是说这部分没有任何的创新性，特色性，但是这对于每一位开发者而言又是不得不面对的一项复杂问题，整个DAVINCI系统中最为复杂的高速布线问题全在这部分。

    如果设计者采用我们的方案，并根据我们的TECH-DAVINCI总线标准，即可以设计相应的底板， 甚至我们可以辅助您进行底板的硬件开发，和相应的软件开发，这样对于DAVINCI设计者而言，只需将精力放在系统的专业性，特殊性上即可。

八、成套系统配套说明：

设备名称	型号	说明	备注
DM6446 CPU 板	EL-DM6446CPU	CPU板可独立使用	必选
DM6446 EVM板	EL-DM6446EVM	接口板	必选
配套套件			必选
仿真器	国产560或USB510 plus	开发工具	必选其一

    1、按照下图有专门接线标志位置接线；

    2、打开超级终端，而虚拟机并上电；

    3、root

    4、cd/home/ex_Tab

    5、/load_Tab

    6、/deade-v/home/da_Tab



    下图A、DM6446EVM：



下图B、DM6446CPU：
