USB2AD-CY7C68013A-USB2.0开发板(基本版)--USB2.0开发板--开发板商城

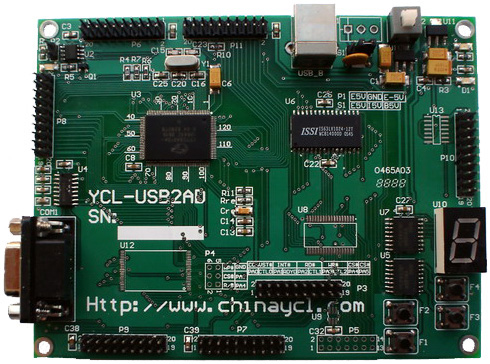

USB2AD-CY7C68013A-USB2.0开发板(基本版)
销售状态: 本站销售,热卖中
浏览次数:4384次 赠送积分:100 分
商品规格:
供 应 商: 源创力科技
商品价格: ¥800元
¥740元
市场价 商城价

一、特点
  1. 符合USB2.0规范,480Mbps高速传输协议标准,兼容USB1.1
  2. 增强型之Cypress EZ-USB FX2LP系列处理器CY7C68013A-128AXC,含括增强型USB Core、高速8051 Core和16K RAM,GPIF接口、Slave FIFO接口、提供全部传输类型(等时、批量、中断、控制传输)
  3. 完整的在线仿真调试方案,通过全窗口化开发环境Keil,不需要仿真器就能进行仿真调试(64K的程序和数据空间)
  4. 完整的在系统编程方案,提供8K bytes程序内存空间(EEPROM),不需要编程器就能直接通过控制面板在开发系统上反复烧写程序代码
  5. 完整的在系统下载方案,通过控制面板下载64K bytes的程序到开发系统运行
  6. 完整中文使用开发文档
  7. 丰富的实验例子,包括批量传输,中断传输,控制传输, I2C按钮和数码管实验, FX2传输速度测试,IO端口控制,GPIF试验,USB转串口试验,串口转USB试验,BulK传输试验等
  8. 已建立固件(Keil C51)、驱动(DDK和DriverStudio)和应用程序(VC6.0)开发环境(工程)
  9. 所有功能引脚通过排针引出
  10. 支持GPIF和SLAVE FIFO传输方式,支持8位/16位总线方式,实现端点FIFO和外设无缝连接
  11. 提供开发HID的工具及模拟键盘/鼠标的HID源代码
  12. GPIF试验,4*2通道同步数据采集

二、硬件资源及功能


  1. CY7C68013A-128AXC芯片(128pin):带增强型8051核,主频48Mhz,带16K内部RAM
  2. RS232串口:一个,可供用户使用或作Keil调试用
  3. EEPROM:用做存放VID/PID或固件,可通过跳线选择EEPROM容量,缺省配置24LC64(8K)
  4. 1位LED显示(I2C总线PCF8574A)
  5. 4个按键(I2C总线PCF8574A)
  6. 64K的程序数据空间(IS63LV1024)
  7. NAND FLASH芯片 (未安装)
  8. AD芯片MAX115/116,兼容MAX125/126 (未安装)
  9. DA芯片MAX5384 (未安装)
  10. Keil软件仿真调试功能(64K程序,数据空间)
  11. 在线下载和在系统可编程功能
  12. 总线或外部供电可选
  13. 所有管脚引出,方便扩展

三、 软件光盘

  1. CYPRESS FX2开发包;
  2. EZ-USB控制面板(Control Panel)软件及源代码(VC工程);
  3. EZ-USB通用驱动程序和源代码(VC工程,DDK开发);
  4. 提供EZ-USB通用驱动的替代驱动及源代码(VC工程,DriverWorks开发);
  5. EZ-USB FX2固件装载设备驱动程序和样例源代码(VC工程);
  6. EZ-USB FX2应用程序框架和源代码(VC工程);
  7. EZ-USB FX2固件库和源代码;如:I2C按钮输入和数码管输出实验Dev_IO 、控制传输实例Vend_AX、批量传输实例Bulkloop、中断传输方式实例等
  8. USB转串口,串口转USB固件源代码;
  9. 数据采集的GPIF源代码及应用程序源代码;
  10. 模拟键盘固件源代码;(兼容Windows的HID驱动);
  11. 模拟鼠标固件源代码;(兼容Windows的HID驱动);
  12. 完整的电路原理图(Protel99 & DXP)
  13. 开发过程所需要的工具软件;如Bushound,DDK,DS,Keil等;
  14. 详细完整的开发使用文档;
  15. USB1.1、2.0协议中英文资料,驱动开发电子书等大量资料

四、 配置清单


  1. 电路板一块
  2. USB2.0屏蔽线一根
  3. 标准串口线一根
  4. 光盘一张
