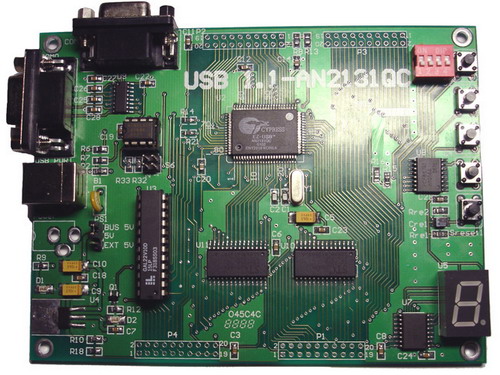

YCL-USB1.1-AN2131QC开发套件是一款采用Cypress公司的EZ-USB系列芯片AN2131QC开发的USB1.1学习开发套件。支持在线下载运行、在线编程和在线仿真；内部带增强型51系列MCU，具有智能USB接口引擎，简化USB协议编程；开发板功能仿照CYPRESS原版设计，具有两个RS232串口，8K E²PROM，64K的SRAM，1位LED，5个按键。AN2131QC的所有管脚都通过插针引出，为用户提供了丰富的扩展功能。套件提供丰富的固件源代码、驱动源代码、应用测试源程序，支持KEIL调试功能。该套件提供丰富实例，能够让用户在最短的时间内熟练掌握USB系统的开发，具有很高的性价比。

一、硬件资源

  AN2131QC：带增强型8051核， 24Mhz主频

1. RS232串口：两个，可供用户使用或作Keil调试用
2. 64KB SRAM，灵活的地址空间配置
3. GAK22V10，配置数据程序空间等
4. 8K E²PROM：用做存放VID/PID或固件，可通过跳线选择和更换E²PROM容量
5. I2C接口：用户可扩展自己的I2C器件
6. 1位LED显示
7. 5个按键
8. 可选择总线供电或外电源供电
9. 所有管脚引出，方便二次开发

1. 完整的在线仿真方案,通过全窗口化开发环境Keil开发系统进行仿真调试,无需仿真器
2. 完整的在系统编程方案,提供8K bytes程序内存空间(E2PROM),可直接通过控制面板在开发系统上反复烧写,无需编程器
3. 完整的在系统下载方案,通过控制面板下载16K bytes的程序到开发系统运行
4. 所有引脚已引出,提供二次开发功能
5. 丰富的实验例子。如：USB传输实验、厂家自定义请求、自动固件下载,E²PROM程
6. 序引导、各外围测试程序等

1. EZ-USB开发包
2. EZ-USB控制面板(Control Panel)软件及源代码
3. EZ-USB通用驱动程序和源代码（DDK和DriverStudio（Driverworks）开发的两套驱动程序源代码）
4. EZ-USB固件装载设备驱动程序和样例源代码
5. EZ-USB固件库和源代码
6. EZ-USB应用程序框架和源代码
7. 完整的电路原理图（Protel99 & DXP）
8. GAL源代码
9. 模拟键盘固件源代码；（兼容Windows的HID驱动）
10. 模拟鼠标固件源代码；（兼容Windows的HID驱动）
11. 提供完善的USB开发和调试工具
12. 详细完整的开发使用文档
13. USB1.1、2.0协议中英文资料，驱动开发资料等

1. 开发板一块
2. 串口线一根
3. USB连接线一根
4. 光盘一张
