一、特点
- 符合USB2.0规范，480Mbps高速传输协议标准，兼容USB1.1
- 增强型之Cypress EZ-USB FX2LP系列处理器CY7C68013A-56，含括增强型USB Core、高速8051 Core和16K RAM，GPIF接口、Slave FIFO接口、支持全部传输类型
- 完整的在系统编程方案，提供8K bytes程序空间(EEPROM)，不需要编程器就能直接通过控制面板在开发系统上反复烧写程序代码
- 完整的在系统下载方案，通过控制面板下载程序到开发系统运行
- 完整中文使用开发文档
- 丰富的实验例子，包括批量传输，中断传输，控制传输， I2C按钮和数码管实验， FX2LP传输速度测试，IO端口控制，GPIF试验，SLAVE FIFO实验，BulK传输试验等
- 已建立固件（Keil C51）、驱动（DDK和DriverStudio）和应用程序（VC6.0）开发环境（工程）
- 所有功能引脚通过排针引出
- 支持GPIF和SLAVE FIFO传输方式，支持8位/16位总线方式，实现端点FIFO和外设无缝连接
- 提供开发HID的工具及模拟键盘/鼠标的HID源代码
- ATA-IDE接口，可接硬盘、光驱（CD/DVD）等ATA/ATAPI设备，并提供USB-IDE接口源码
- 支持Altera的CPLD和FPGA的JTAG编程，并提供源代码
- SLAVE FIFO标志位测试
- GPIF试验，控制字符型LCD显示

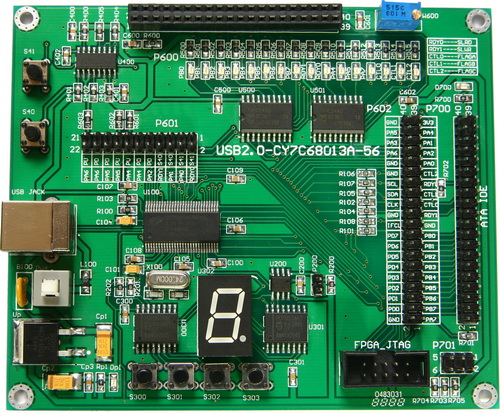

二、硬件资源及功能
- CY7C68013A-56芯片：带增强型8051核，主频48Mhz，带16K内部RAM
- EEPROM：用做存放VID/PID或固件，可通过跳线选择EEPROM容量，缺省配置24LC64（8K）
- ATA-IDE接口一个，可接ATA/ATAPI的硬盘、光驱
- 预留字符型LCD接口（如1602），图形LCD接口（如12864）
- 1位LED显示（I2C总线PCF8574A）
- 4个按键（I2C总线PCF8574A）
- 在线下载和在系统可编程功能
- 总线供电
- 所有管脚引出，方便扩展
三、软件光盘
- CYPRESS FX2开发包；
- EZ-USB控制面板(Control Panel)软件及源代码（VC工程）；
- EZ-USB通用驱动程序和源代码（VC工程，DDK开发）；
- 提供EZ-USB通用驱动的替代驱动及源代码（VC工程，DriverWorks开发）；
- EZ-USB FX2固件装载设备驱动程序和样例源代码（VC工程）；
- EZ-USB FX2应用程序框架和源代码（VC工程）；
- EZ-USB FX2固件库源代码；
- 仿真Altera的USB BLASTER对CPLD和FPGA的JTAG编程源代码；（兼容Altera的驱动）（KEIL C51工程）；
- USB-IDE（ATA）的源代码 （KEIL C51工程）；
- 简单的SLAVE FIFO 标志测试源代码（KEIL C51工程）;
- 字符型液晶1602的GPIF源代码（KEIL C51工程）；
- 速度测试固件源代码及应用程序源代码（KEIL C51工程+ VC工程）；
- 控制输入测试固件源代码及应用程序源代码；(KEIL C51工程+ VC工程）；
- 控制输出测试固件源代码及应用程序源代码；(KEIL C51工程+ VC工程）；
- 批量传输测试固件源代码及应用程序源代码（KEIL C51工程+ VC工程）；
- 中断测试固件源代码（KEIL C51工程）；
- IO测试固件源代码（KEIL C51工程）；
- 供货商请求测试固件源代码（KEIL C51工程）；
- 模拟键盘固件源代码；（兼容Windows的HID驱动）（KEIL C51工程）；
- 模拟鼠标固件源代码；（兼容Windows的HID驱动）（KEIL C51工程）；
- 完整的电路原理图（Protel99 & DXP）
- 开发过程所需要的工具软件；如Bushound，DDK，DS，Keil等；
- 详细完整的开发使用文档；
- USB1.1、2.0协议中英文资料，驱动开发电子书等大量资料；
四、配置清单
- 电路板一块
- USB2.0屏蔽线一根
- 1602液晶一块
- JTAG线一根（10-10）
- 光盘一张
|
|
