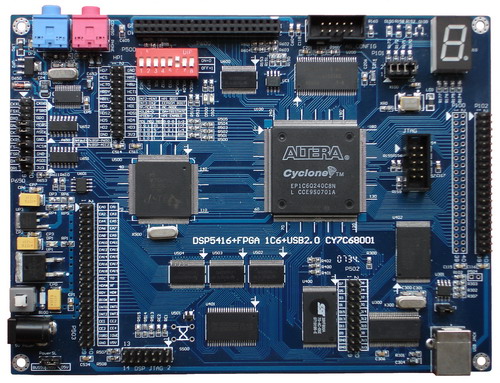

核心是DSP 处理器TMS320VC5416,最高工作频率160M
-
扩展一片Altera 15万门Cyclone FPGA EP1C6Q240C8,给系统充分的灵活性和可扩展性
-
扩展64Mbit的SDRAM
-
扩展 256K × 16 位SRAM(基本配置),最大可扩展到512K * 16 位
-
扩展512K × 16 位FLASH,方便程序存储
-
扩展256MByte×8位的AND FLASH(AMUNG K9F2G08),方便数据存储
-
扩展1 路USB 2.0高速接口(CY7C68001),方便同PC 进行USB通讯
-
扩展SPI接口EEPROM一片
-
提供12864 中文图形液晶接口,有数据驱动隔离驱动
-
提供1602A 字符液晶接口,有数据驱动隔离驱动
-
1 个8 段数码管
-
提供1个独立电源开关,有1000mA自恢复保险,保护供电电源安全
-
提供8位拨码开关,设置系统状态
-
提供复位芯片MAX811,复位可靠,独立复位按钮可手工复位
-
提供耳机插孔,可以方便地实现放音功能
-
提供话筒插孔,可以方便地进行录音功能
-
McBSP接口采用74CBT3257进行多路复用
-
总线开放:数据线、地址线、 控制线、特殊功能引脚全部引出,方便用户对信号的测试及二次开发
-
可选外部电源、USB 总线供电
-
物理尺寸:170 ×128mm的4层板设计
