XILINX XC2S200 FPGA嵌入式系统开发板缺货，请关注该型号的升级版本：

HS XC3S400 V1.2嵌入式应用开发板[标准配置]

HS XC3S400 V1.2嵌入式应用开发板[增强配置]

我们根据目前嵌入式系统开发的要求，开发了这块下载板。我们采用了目前比较先进可靠的贴片工艺设计生产， 本开发板具有布局合理、运行稳定、体积小巧、售价低廉。系统可以稳定的运行在100M频率以上。是大学生进行电子竟赛、系统验证和评估的强有力的工具。
开发板上有一个有源时钟，您可以根据的您的具体使用情况更换不同的有源晶振。 由于板上直接焊接了一片512K BYTE 8BIT的SRAM，所以为嵌入式系统的应用和开发提供了方便。SRAM具有，高速、易用等使用等特点。板上有2个LED工作状态LED，您可以方便的配置为您的系统应用。开发板上有3.3V电源和2.5v电源输出，可以为您其它与开发板相连接的设备提供稳定的电源。开发板一般做为背板插在您的目标系统上 使用，如果您觉得搭建电路麻烦，或时间比较紧，请直接购买我们的EDA综合开发系统、或价廉物美的EDA3.2底板，然后插在上面直接运行程序，或进行系统设计 （通过板上的J6,J7扩展插座）,这样就很容易的构成了功能完善，物美价廉的嵌入式开发应用系统。
开发板上设有XC18V04和XC17S200A配置芯片插座，当用户使用XC18V04配置芯片的时候，就可以不用担心因为掉电要重新配置的麻烦。如果您不用配置芯片，也可以直接将程序下载到FPGA芯片里面运行。当您要使用XC18V04或XC17S200A的时候请将J3跳到PROM位置，将J4拔下 ，然后就可以方便的将（.MCS)文件下载到配置芯片。当然如果您不使用XC18V04或XC17S200的时候请将J3跳到No prom位置，将J3插上。这时候就可以将您编译好的程序（.bit文件）下载到您要配置的目标芯片里面。（注意绝对不要在通电的情况下插拔跳线，否则将有可能损坏下载芯片）。
我们已将芯片的所有有效I/O引脚都以引出，在旁边有对应的引脚标号，用户可以根据要求使用相应的引脚，不过由于FPGA的驱动能力有限，如果要驱动较多或较大的负载的时可以外接驱动芯片，有关问题可以参考XILINX DATABOOK。

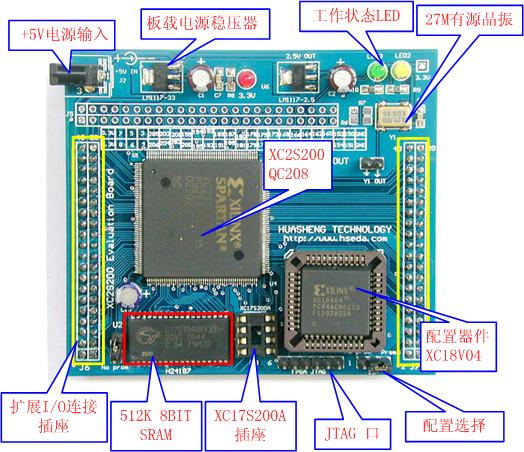

板载资源
1：XC2S200 20万门FPGA
2：512KBYTE 8BIT SRAM
3:XC18V40 或XC17S200A配置芯片插座
4：27M有源晶振（可按照用户要求更换不同型号晶振）
配套软件和附件：
1：相关原理图
2：ISE6.2等相关EDA软件，和相关例程。
3：XILINX下载线一根
4：电源线一根
