Xilinx 并口下载线--下载线--开发板商城
Xilinx 并口下载线
销售状态: 本站销售,热卖中
浏览次数:14767次 赠送积分:20 分
商品规格:
供 应 商: 开发板商城
商品价格: ¥50元
¥50元
市场价 商城价


兼容FPGA/JTAG模式。支持老版本Fundation和各种版本ISE软件,可以提供10Pin和6Pin接口的下载线,长度约120cm,端口定义如下,订购时请注明需要6Pin或者是10Pin的接口。

下载线接口图示[Pin编号对应目标板上的接口引脚,下载线红色线或者接头上标了“▼”的那端为第一脚]

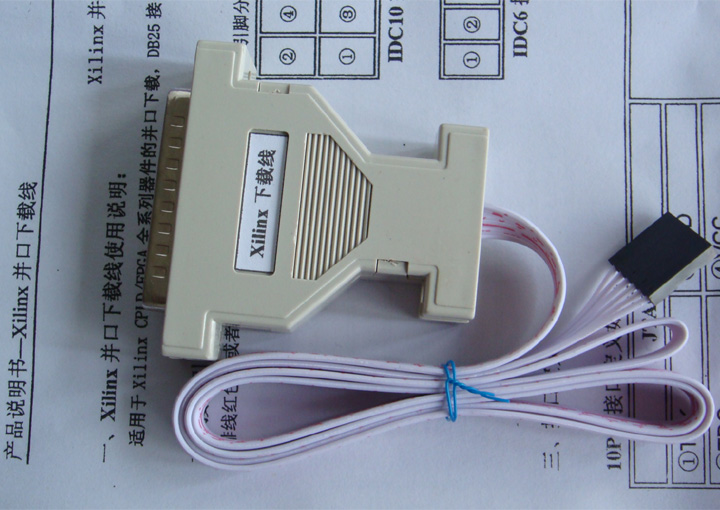

6Pin接口图示

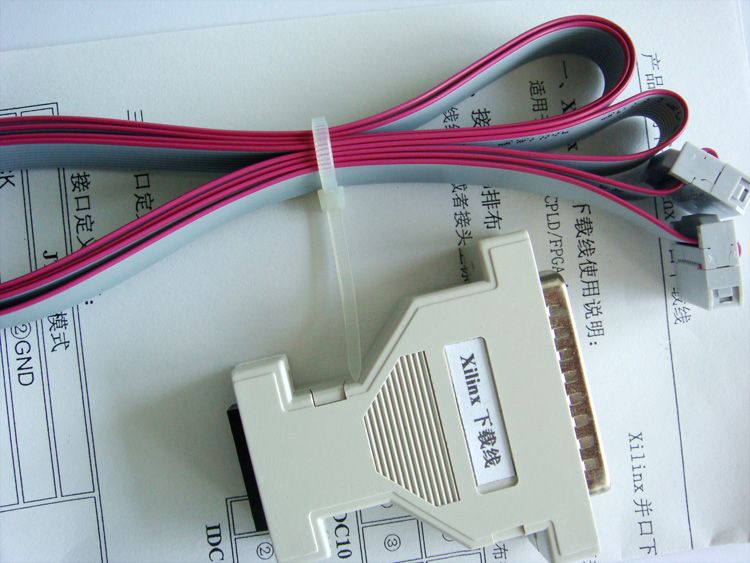

10pin接口图示

二、接头引脚排布

    排线红色线或者接头上标了“”的那端为第一脚,引脚分布关系如下:

IDC10 Pin接头引脚排布
 ②  ④  ⑥  ⑧  ⑩
 ①  ③  ⑤  ⑦  ⑨
IDC6 Pin接头引脚排布

三、接口定义

10Pin接口定义

Pin

FPGA下载模式

JTAG下载模式

1

CCLK

TCK

2

GND

GND

3

D/P

TDO

4

VCC

VCC

5

nPROG

TMS

6

NC

NC

7

NC

NC

8

NC

NC

9

DIN

TDI

10

GND

GND

6Pin接口定义

Pin

FPGA 下载模式

JTAG下载模式

1

VCC

VCC

2

GND

GND

3

CCLK

TCK

4

D/P

TDO

5

DIN

TDI

6

nPROG

TMS
