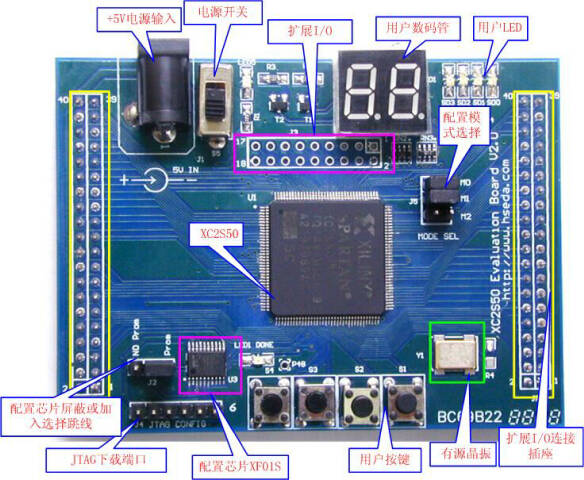

我们通过长期的科研实践，针对各种开发任务和课题设计了XC2S50/E开发试验板。我们目前有两种芯片供您选择，2.5V器件（XC2S50)和1.8V器件(XC2S50E)。这种开发板以被等多家单位用来作为算法和程序的验证，因为我们采用了目前比较先进可靠的贴片工艺设计生产，所以普遍反映功能完善、布局合理、运行稳定、体积小巧、售价低廉。系统可以稳定的运行在100M频率以上。是大学生进行电子竟赛、系统验证和评估的强有力的工具。
开发板上有一个有源时钟插座，您可以根据的您的具体使用情况更换不同的有源晶振。开发板上有3.3V电源和2.5v电源输出，可以为您其它与开发板相连接的设备提供稳定的电源。开发板一般做为背板插在您的目标系统上 使用，如果您觉得搭建电路麻烦，或时间比较紧，请直接购买我们的EDA综合开发系统、或价廉物美的EDA3.2底板，然后插在上面直接运行程序，或进行系统设计。
由于我们将下载电路直接做这了电路板上，所以可以为用户提供稳定有效的下载，其下载电缆长达1.8米以上，所以可以不受以前因为下载线太短从而带来的工作不便的烦恼。只要将开发板和PC机并口相连就行了。
开发板上设有XC18V01和XC17S50配置芯片插座，当用户使用XC18V01配置芯片的时候，就可以不用担心因为掉电要重新配置的麻烦。如果您不用配置芯片，也可以直接将程序下载到FPGA芯片里面运行。当您要使用XC18V00和XC17S50的时候请将J4跳到Flash/OTP，将J3拔下。当然如果您不使用XC18V00和XC17S50的时候请将J4跳到No Flash/OTP，将J3插上。这时候就可以将您编译好的程序（.bit文件）下载到您要配置的目标芯片里面。（注意绝对不要在通电的情况下插拔跳线，否则将有可能损坏下载芯片）。
我们已将芯片的所有有效I/O引脚都以引出，在旁边有对应的引脚标号，用户可以根据要求使用相应的引脚，不过由于FPGA的驱动能力有限，如果要驱动较多或较大的负载的时可以外接驱动芯片，有关问题可以参考XILINX DATABOOK。 |
|
