DSP2812开发板--TI 2000系列--开发板商城

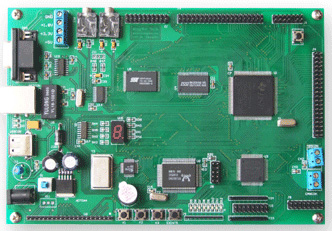

DSP2812开发板
销售状态: 本站销售,热卖中
浏览次数:7412次 赠送积分:200 分
商品规格:TMS320F2812
供 应 商: 明伟电子
商品价格: ¥900元
¥850元
市场价 商城价


[系统简介]

    免费赠送CPLD源代码、TCP/IP协议源代码、全套protel 99se格式元器件封装库,一般厂家均不提供!

  本套件是一套基于TMS320F2812 DSP的学习开发平台,TMS320F2812开发套件即可作为开发板供用户学习使用,也可作为系统板嵌入到用户的产品供用户进行二次开发以便缩短产品开发周期。

[系统资源]

● DSP处理器TMS320F2812,32位定点高速数字处理器,最高工作频率150M
● DSP片内内置128K * 16位 FLASH,可存放用户程序,FLASH可加密。
● DSP片内内置 18K * 16位 SRAM
● DSP片外扩展 256K * 16位SRAM(基本配置),最大可扩展到512K * 16位。
● DSP片外外扩 4MB FLASH(基本配置),最大可扩展到8MB,方便用户样机开发。
● DSP2812板上有RTL8019AS网络接口芯片,方便用户实现以太网通讯。
● DSP2812板上有TLV320AIC23音频编解码器,方便用户实现录音和播音。
● DSP2812板上有HOST USB 接口芯片SL811H,方便用户实现外挂海量存储设备。
● DSP2812板上有RS232转换电路,方便与上位机实现通讯。
● DSP2812板上有RS485转换电路,CAN2.0转换电路,方便用户组网。
● DSP2812板上有LCD接口
● DSP2812板上有多达6个按键,方便用户配合LCD实现人机对话
● DSP2812板上提供多达5路的外扩可屏蔽中断源输入接口
● DSP2812板上提供多达2路的外扩非屏蔽中断源输入接口
● DSP2812板上提供多达8路输入,8路输出接口
● DSP2812板上提供总线开放,数据线,地址线,控制线、特殊功能引脚全部引出, 方便用户二次开发。
● DSP2812板上带Altera公司最新的MAX-II CPLD(EPM240),使用户在学习DSP的同时掌握第二代CPLD的使用(EPM7064、EPM7128等为第一代)。

[配套资料]

● 完整的原理图(pdf格式),快速掌握多项实用技术的具体应用;
● 在线烧写FLASH的方法与工具,用以固化用户自己的程序;
● 用户手册:非常详细,让你快速踏入DSP开发应用之门
● 芯片手册:开发板上全部芯片的芯片资料;
● 送原版TI DSP开发环境CC’C2000 完整版[所有功能全包括]
● 送其他DSP相关学习资料。

[配套应用资料]

● 送TCP/IP协议卷:卷1,卷2,卷3
● 送USB1.1协议规范文档
● 送U盘系统说明文档
● 送FAT16、FAT32系统说明文档
● 送其它相关的开发说明文档

[调试软件]

● 送网络抓包软件,开发TCP/IP协议的利器。
● 送总线抓包软件,开发USB接口的利器
● 送串口监听软件,开发RS232/485必备
● 字模提取软件,开发LCD显示程序必备

[代码及相关实验]---代码为C语言编写

● 跑马灯实验
● GPIO模拟SPI发送接受实验
● TIMER0定时发送数据在数码管上显示实验
● TIMER2定时扫描发光二极管实验
● SPI发送数据在数码管上显示实验
● MCBSP接口的立体声警报实验
● 扩展的中断源输入中断信号实验
● LCD显示实验
● AIC23播音实验
● SCI接口实验
● 键盘扫描实验
● CAN接口实验
● PWM实验
● AD转换实验
● 扩展RAM读写实验
● 扩展FLASH读写实验
● 网卡发送接收实验
● EVA,EVB事件管理器实验

[应用软件包]

● LCD显示汉字软件包,可显示8 * 8 点,8 * 16点,16 * 16点,16*24点,24*24点等大小的数字,汉字,图形。
● LCD显示图标软件包,可显示32 * 32点,64 * 64点的图标
● LCD波形显示软件包,可显示直线,曲线等,不用修改,可直接移植,可做电力录波,振动分析等需要显示波形的场合。
● 提供TCP/IP协议中的ARP、UDP、ICMP、IP等协议。(TCP协议需选配)。
● 提供FAT16,FAT32文件系统(选配)
● CPLD源代码(选配)

[典型应用]

教学应用、工业自动化控制、UPS、电机控制、机器人;
变频控制、汽车、机械、磁盘驱动、数字滤波;
振动分析、交流伺服、直流电机控制、电力自动化等。

[有关LCD问题]

● 我们在实际应用当中使用LCD的型号:Q3,台湾产的,3.3v ,无需负压和控制器
● 直接可用在DSP系统中,不需要电平转换

[赠品]

● 赠送 UCOS-II 在F2812上的移植源码
● 赠送 FFT、FIR等算法库
● 赠送其它应用库

产品清单:

1、DSP2812开发板1个
2、9V/1A直流稳压电源1个
3、串口直连线1根
4、点对点网线1根
5、配套光盘1张
