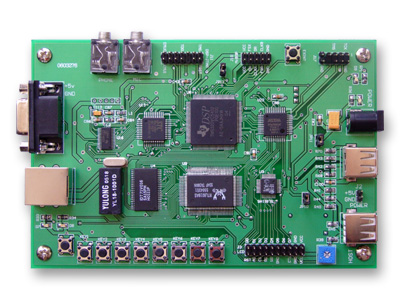

点击浏览商品大图
DSP5402开发板--TI 5000系列--开发板商城
DSP5402开发板
销售状态: 本站销售,热卖中
浏览次数:9026次 赠送积分:100 分
商品规格:TMS320VC5402
供 应 商: 明伟电子
商品价格: ¥600元
¥580元
市场价 商城价


[系统简介]

     本开发板是一套基于TMS320VC5402 DSP的学习开发平台,DSP+CPLD+USB开发板既可作为开发板供用户学习使用,也可作为系统板嵌入到用户的产品供用户进行二次开发以便缩短产品开发周期。

    本套件采用DSP+51方案,编写好的程序可直接用51的串口下载到DSP中运行,对于初学者可省掉买DSP仿真器的费用(不需要DSP仿真器照样学习DSP系统)。而且用户可以很方便的在此基础上从DSP+51方案过度到DSP+ARM方案。

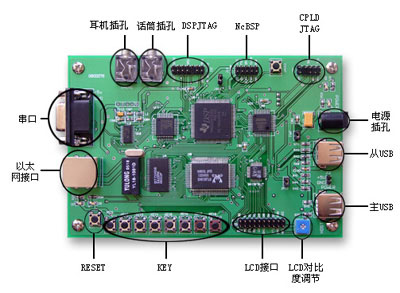

[系统资源]

● DSP处理器TMS320VC5402PEG100,最高工作频率100M
● DSP片内内置 16K * 16位 DARAM,可配置成数据区和程序区
● DSP片外扩展 64K * 16位SRAM,通过更改CPLD中的逻辑,即可作为数据区,也可作为 程序区使用
● 板上有RTL8019AS网络接口芯片,方便用户实现以太网通讯。
● 板上有TLV320AIC23音频编解码器,方便用户实现录音和播音。
● 板上有HOST USB 接口芯片SL811H,方便用户实现外挂海量存储设备。
● 板上有HOST USB 接口芯片SL811H,通过配置可以让其工作在HOST方式或SLAVE方式, 板上同时提供HOST USB接口和SLAVE USB接口。
● 板上有图形LCD接口,并提供基本的GUI接口程序。
● 板上有多达8个按键,方便用户配合LCD实现人机对话
● 板上有EPM7032AE CPLD,处理DSP与外设的时序逻辑,CPLD的JTAG口对用户开放,用户可进行CPLD学习使用。同时提供DEC5402板卡的VHDL程序和CPLD 内部的逻辑图(编译后直接下载,保证无错误)
● 板上提供中断源输入接口
● 板上提供手动自动复位电路,方便调试
● 板上有STC89LE58RD+单片机,通过HPI接口和DSP相连,另外DSP的程序存放在 STC89LE58RD+中。
● 板上有JTAG接口,可以连接各种TI的DSP仿真器。

[配套资料]

● 完整的原理图(pdf格式),快速掌握多项实用技术的具体应用;
● 在线下载程序的方法与工具,用以固化用户自己的程序;
● 用户手册:非常详细,让你快速踏入DSP开发应用之门
● 芯片手册:开发板上全部芯片的芯片资料;
● 送原版TI DSP开发环境CCS’C5000
● 送其他DSP相关学习资料。

[配套应用资料]

● 送TCP/IP协议卷:卷1,卷2,卷3
● 送USB1.1协议规范文档
● 送U盘系统说明文档
● 送FAT16、FAT32系统说明文档
● 送其它相关的开发说明文档

[调试软件]

● 送网络抓包软件,开发TCP/IP协议的利器。
● 送总线抓包软件,开发USB接口的利器
● 送串口监听软件,开发RS232/485必备
● 字模提取软件,开发LCD显示程序必备
● 送CPLD开发、学习、下载软件

[代码及相关实验]

● LED灯闪实验
● TIMER0定时器实验
● MCBSP接口的立体声警报实验
● 扩展的中断源输入中断信号实验
● LCD显示实验
● AIC23播音实验
● 键盘扫描实验
● 扩展RAM读写实验
● 网卡发送接收实验
● DSP程序下载实验
● 录音回放实验
● 歌曲播放实验
● CPLD软件编程(VHDL)和下载实验
● CPLD图形输入(GDF)和下载实验

[应用软件包]

● LCD显示汉字软件包,可显示8 * 8 点,8 * 16点,16 * 16点,16*24点,24*24 点 等大小的数字,汉字,图形。
● LCD显示图标软件包,可显示32 * 32点,64 * 64点的图标。
● LCD波形显示软件包,可显示直线,曲线等,不用修改,可直接移植。
● 提供TCP/IP协议中的ARP、UDP、ICMP、IP等协议。
● 提供歌曲播放软件代码。
● 提供FAT16,FAT32文件系统(选购)

[典型应用]

● 个人数字助理
● 语音处理(例如VoIP)
● 静态图象(例如指纹识别)
● 网络安全
● DSP语音处理教学
● TMS320C5000开发原型
注:所有代码全部采用C语言编写,并有注释,保证初学者快速入门。

套件组成:

1、DSP5402板卡1块
2、9V/600mA直流稳压电源1个
3、串口直连线1根
4、交叉网线1根
5、配套光盘1张[CPLD源代码免费提供,方便客户进行二次开发]

赠品:

一:DSP5402开发板全套protel 99se格式元器件封装库
二:TMS320VC5509开发板全套软件
三:TCP/IP协议的C源代码
四:以太网播放MP3的上位机程序的C源代码
五:DSP技术资料宝典光盘1张
