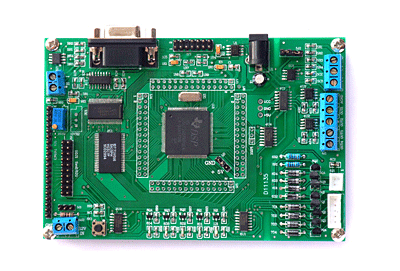

DSP2407开发板

  具有独特的串口下载功能(可以下载具有不连续段的代码，不同于TI的串口BootLoad)，不需要仿真器就可以下载程序运行。对于初步学习DSP的人来讲，可以省掉一大笔费用。

[系统资源]

DSP处理器TMS320LF2407A ，最高工作频率40MHz；

DSP芯片内置2.5k字SRAM；

DSP芯片内置32k 字FLASH；

外扩32k×16bit的程序RAM，32k×16bit的数据RAM；

监视用LED发光管一个；

DSP所有功能引脚引出，120pin；

程序、数据、IO均能独立寻址64k；

I/O输入输出模块――按键控制4个LED；

SCI模块――RS232通讯接口电路；

SPI_DA模块――4路8位串行D/A输出；

A/D转换模块――2路10位A/D采样（可扩展到16路）；

CAN模块――CAN总线收发器；

PWM模块――PWM控制微型直流电机正反转；

步进电机支持；

T6963控制器128×64图形液晶接口引出；

SEED1520控制器16×2字符液晶接口引出。

[扩展接口]

DC5V外部电源接口；

IEEE 1149.1标准JTAG接口；

120pin全部功能引脚通过插座引出，用户可以扩展使用；

RS232标准DB9接口插座；

4路D/A输出接口插座；

2路A/D输出接口插座；

CAN总线接口插座；

直流电机接口；

步进电机接口；

SEED1520控制器16×2字符液晶接口；

T6963控制器128×64图形液晶接口；

液晶背光电源外部接口，可以通过跳线选择。

[代码及实验项目]

1．外部RAM测试程序实验；

2．定时器控制LED程序实验；

3．按键与走马灯控制程序实验；

4.SCI串口通讯实验；

5.SPI接口的D/A实验；

6.A/D采样实验；

7.CAN总线通讯实验；

8.PWM电机控制实验；

9.步进电机控制实验；

10. SEED1520显示控制实验；

11. T6963显示控制实验；

以上项目均提供C语言版本的程序源代码，其中实验2同时提供c与asm版本。

[相关资料]

1．完整的原理图(pdf格式），快速掌握多项实用技术的具体应用；

2．在线烧写FLASH的方法与工具，用以固化用户自己的程序；

3．用户手册：非常详细，包含电路分析、代码介绍、CCS2000快速入门指导等；

产品清单：

1、DSP2407开发板1块
2、串口直连线1根
3、USB电源线1根
4、4V直流电机1个
5、配套光盘1张


选配：

步进电机：20元




SEED1520LCD：35元





T6963LCD：
