MCD2(MPLAB ICD2)单片机在线仿真调试/烧写器--PIC单片机--开发板商城

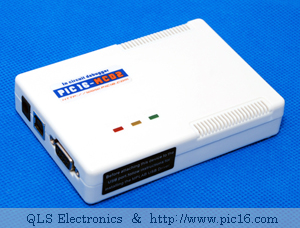

MCD2(MPLAB ICD2)单片机在线仿真调试/烧写器
销售状态: 本站销售,热卖中
浏览次数:4583次 赠送积分:0 分
商品规格:
供 应 商: 乾龙盛电子
商品价格: ¥720元
¥680元
市场价 商城价


MCD2是完全兼容Microchip的在线调试器MPLAB-ICD2的一个功能强大、低成本、高运行速度的开发工具。它利用Flash工艺芯片的程序区自读写功能,使用芯片来实现仿真调试功能。
   MCD2使用的软件平台是Microchip的MPLAB-IDE v6.20(集成开发环境软件包)或目前更高的所有版本,兼容Windows 95/98/ME、Windows NT和 Windows 2000/Windows XP/Windows 2003/Windows Vista等操作系统。
   其通信接口方式同时具备USB2.0高速接口(最高可达12Mbit/s)与RS-232串行接口;工作电压范围为2.0~5.5V。

其主要功能特性有:
    • 源程序编辑;
    • 直接在源程序界面调试;
    • 可设置一个1次断点;
    • 变量和寄存器观察;
    • 程序代码区观察;
    • 修改寄存器;
    • 停止冻结(当上位机停止运行程序时,冻结芯片的运行);
    • 过电压\短路保护电路,过流保护电路,输出反相保护电路;
    • 实时背景调试;
    • 芯片的烧写或编程;
    • 可支持的目标器件电压范围为2.0~5.5V,方便较多低压器件的烧写与调试(国内较多其它同类产品无法调试或烧写低压器件);

  ICD2可以支持大部分的Flash工艺的芯片,它不仅可以用做调试器,同时还可以作为开发型/生产型的烧写器使用.
  ICD2是目前国内唯一一款低价位且能支持PIC24FJXX/DSPIC30FXX/DSPIC33FJXX的烧写与仿真的工具.
  ICD2是唯一一款能拥有80%以上的PIC工程师客户群的开发工具.
  ICD2是目前工厂批量生产PIC18FXX/PIC24FJXX/DSPIC30FXX/DSPIC33FJXX最方便,性价比最高,烧写速度最快的一款工具.
  同时支持Microchip最新推出的32位单片机。
  对于Microchip最新推出的器件升级速度快,升级只需下载新版本的软件就行,不需要更改硬件,零成本升级.

    MCD2在线仿真调试器对于ICE在线仿真器是一个廉价的替代品(比ICE仿真器价格便宜了近10倍)。它可以做很多以前需要在昂贵的硬件上才能实现的功能。但这些好处是以在线仿真器的一些便利为代价的。如果用户愿意将他们的应用设计成与MCD2兼容的,那他们将能享受到一个低价硬件调试器的好处。

  与ICE相比,在线调试器要求:

  • 在线调试器要求占用目标的一些硬件和软件资源。
  • 目标PIC MCU必须有一个正常运行的时钟。
  • MCD2只能在系统中的所有连接都完全正常时才能调试。
  • 在系统量产后,仍然可以在应用板放置一个在线调试连接座并与MCD2相连,这样允许对应用方便的测试,调试和再编程。
  • 尽管MCD2与ICE相比有些不足之处,但它也有一些突出的优点:
  • 在量产之后可直接与目标板相连,而不需要先取下单片机再插上仿真头。
  • MCD2可以对目标应用进行再编程,而不需要其它连接或设备。
  • 价格如此廉价,同时还具备烧写器的功能,还可无限制的免费升级不断支持新器件。

MCD2目前(在MPLAB IDE V8.33平台)正式支持在线仿真调试的型号如下:  MCD2在最新版本MPLAB IDE支持器件清单详见附件: 点击查看

MCVXXX:

MCV08A*



PIC10FXXX:

PIC10F200* PIC10F202* PIC10F204* PIC10F206* PIC10F220* PIC10F222*

PIC12XX:

PIC12F508* PIC12F509* PIC12F510* PIC12F519* PIC12F609* PIC12F615* PIC12F629*
PIC12F635* PIC12F675* PIC12F683* PIC12HV609* PIC12HV615*
PIC16XX:
PIC16F1934# PIC16F1936# PIC16F1937# PIC16LF1934# PIC16LF1936# PIC16LF1937 PIC16F505*
PIC16F506* PIC16F526* PIC16F610* PIC16F616* PIC16F627A* PIC16F628A* PIC16F630*
PIC16F631* PIC16F636* PIC16F639* PIC16F648A* PIC16F676* PIC16F677* PIC16F684*
PIC16F685* PIC16F687* PIC16F688* PIC16F689* PIC16F690* PIC16F716* PIC16F722
PIC16LF722 PIC16F723 PIC16LF723 PIC16F724 PIC16LF724 PIC16F726 PIC16LF726
PIC16F727 PIC16LF727 PIC16F737 PIC16F747 PIC16F767 PIC16F777 PIC16F785
PIC16F818 PIC16F819 PIC16HV785* PIC16F87 PIC16F870 PIC16F871 PIC16F872
PIC16F873(A) PIC16F874(A) PIC16F876(A) PIC16F877(A) PIC16F88 PIC16F882 PIC16F883
PIC16F884 PIC16F886 PIC16F887 PIC16F913 PIC16F914 PIC16F916 PIC16F917
PIC16F946 PIC16HV610* PIC16HV616*
PIC18CXX:
PIC18C601 PIC18C801
PIC18FXX:
PIC18F1220 PIC18F1230 PIC18F1320 PIC18F1330 PIC18F13K22# PIC18F13K50* PIC18F14K22#
PIC18F14K50* PIC18F2220 PIC18F2221 PIC18F2320 PIC18F2321 PIC18F2331 PIC18F23K20
PIC18F2410 PIC18F242 PIC18F2420 PIC18F2423 PIC18F2431 PIC18F2439 PIC18F2450
PIC18F2455 PIC18F2458 PIC18F248 PIC18F2480 PIC18F24J10 PIC18F24J11 PIC18F24J50
PIC18F24K20 PIC18F2510 PIC18F2515 PIC18F252 PIC18F2520 PIC18F2523 PIC18F2525
PIC18F2539 PIC18F2550 PIC18F2553 PIC18F258 PIC18F2580 PIC18F2585 PIC18F25J10
PIC18F25J11 PIC18F25J50 PIC18F25K20 PIC18F2610 PIC18F2620 PIC18F2680 PIC18F2682
PIC18F2685 PIC18F26J11 PIC18F26J50 PIC18F26K20 PIC18F4220 PIC18F4221 PIC18F4320
PIC18F4321 PIC18F4331 PIC18F43K20 PIC18F4410 PIC18F442 PIC18F4420 PIC18F4423
PIC18F4431 PIC18F4439 PIC18F4450 PIC18F4455 PIC18F4458 PIC18F448 PIC18F4480
PIC18F44J10 PIC18F44J11 PIC18F44J50 PIC18F44K20 PIC18F4510 PIC18F4515 PIC18F452
PIC18F4520 PIC18F4523 PIC18F4525 PIC18F4539 PIC18F4550 PIC18F4553 PIC18F458
PIC18F4580 PIC18F4585 PIC18F45J10 PIC18F45J11 PIC18F45J50 PIC18F45K20 PIC18F4610
PIC18F4620 PIC18F4680 PIC18F4682 PIC18F4685 PIC18F46J11 PIC18F46J50 PIC18F46K20
PIC18F6310 PIC18F6390 PIC18F6393 PIC18F63J11 PIC18F63J90 PIC18F6410 PIC18F6490
PIC18F6493 PIC18F64J11 PIC18F64J90 PIC18F6520 PIC18F6525 PIC18F6527 PIC18F6585
PIC18F65J10 PIC18F65J11 PIC18F65J15 PIC18F65J50 PIC18F65J90 PIC18F6620 PIC18F6621
PIC18F6622 PIC18F6627 PIC18F6628 PIC18F6680 PIC18F66J10 PIC18F66J11 PIC18F66J15
PIC18F66J16 PIC18F66J50 PIC18F66J55 PIC18F66J60 PIC18F66J65 PIC18F66J90 PIC18F66J93
PIC18F6720 PIC18F6722 PIC18F6723 PIC18F67J10 PIC18F67J11 PIC18F67J50 PIC18F67J60
PIC18F67J90 PIC18F67J93 PIC18F8310 PIC18F8390 PIC18F8393 PIC18F83J11 PIC18F83J90
PIC18F8410 PIC18F8490 PIC18F8493 PIC18F84J11 PIC18F84J90 PIC18F8520 PIC18F8525
PIC18F8527 PIC18F8585 PIC18F85J10 PIC18F85J11 PIC18F85J15 PIC18F85J50 PIC18F85J90
PIC18F8620 PIC18F8621 PIC18F8622 PIC18F8627 PIC18F8628 PIC18F8680 PIC18F86J10
PIC18F86J11 PIC18F86J15 PIC18F86J16 PIC18F86J50 PIC18F86J55 PIC18F86J60 PIC18F86J65
PIC18F86J90 PIC18F86J93 PIC18F8720 PIC18F8722 PIC18F8723 PIC18F87J10 PIC18F87J11
PIC18F87J50 PIC18F87J60 PIC18F87J90 PIC18F87J93 PIC18F96J60 PIC18F96J65 PIC18F97J60
PIC18LF13K22# PIC18LF13K50* PIC18LF14K22# PIC18LF14K50* PIC18LF24J10 PIC18LF25J10 PIC18LF25J50
PIC18LF44J10 PIC18LF44J11 PIC18LF44J50 PIC18LF45J10 PIC18LF45J11 PIC18LF45J50 PIC18LF46J11
PIC18LF46J50
PIC24XXXX:
PIC24F04KA200 PIC24F04KA201 PIC24F08KA101 PIC24F08KA102 PIC24F16KA101 PIC24F16KA102 PIC24FJ128GA006
PIC24FJ128GA008 PIC24FJ128GA010 PIC24FJ128GA106 PIC24FJ128GA108 PIC24FJ128GA110 PIC24FJ128GB106 PIC24FJ128GB108
PIC24FJ128GB110 PIC24FJ16GA002 PIC24FJ16GA004 PIC24FJ192GA106 PIC24FJ192GA108 PIC24FJ192GA110 PIC24FJ192GB106
PIC24FJ192GB108 PIC24FJ192GB110 PIC24FJ256GA106 PIC24FJ256GA108 PIC24FJ256GA110 PIC24FJ256GB106 PIC24FJ256GB108
PIC24FJ256GB110 PIC24FJ32GA002 PIC24FJ32GA004 PIC24FJ32GA102 PIC24FJ32GA104 PIC24FJ32GB002 PIC24FJ32GB004
PIC24FJ48GA002 PIC24FJ48GA004 PIC24FJ64GA002 PIC24FJ64GA004 PIC24FJ64GA006 PIC24FJ64GA008 PIC24FJ64GA010
PIC24FJ64GA102 PIC24FJ64GA104 PIC24FJ64GB002 PIC24FJ64GB004 PIC24FJ64GB106 PIC24FJ64GB108 PIC24FJ64GB110
PIC24FJ96GA006 PIC24FJ96GA008 PIC24FJ96GA010 PIC24HJ128GP202 PIC24HJ128GP204 PIC24HJ128GP206 PIC24HJ128GP206A
PIC24HJ128GP210 PIC24HJ128GP210A PIC24HJ128GP306 PIC24HJ128GP306A PIC24HJ128GP310 PIC24HJ128GP310A PIC24HJ128GP502
PIC24HJ128GP504 PIC24HJ128GP506 PIC24HJ128GP506A PIC24HJ128GP510 PIC24HJ128GP510A PIC24HJ12GP201  PIC24HJ12GP202
PIC24HJ16GP304 PIC24HJ256GP206 PIC24HJ256GP210 PIC24HJ256GP610 PIC24HJ32GP202 PIC24HJ32GP204 PIC24HJ32GP302
PIC24HJ32GP304 PIC24HJ64GP202 PIC24HJ64GP204 PIC24HJ64GP206 PIC24HJ64GP206A PIC24HJ64GP210 PIC24HJ64GP210A
PIC24HJ64GP502 PIC24HJ64GP504 PIC24HJ64GP506 PIC24HJ64GP506A PIC24HJ64GP510 PIC24HJ64GP510A
dsPIC30FXX:
dsPIC30F1010 dsPIC30F2010 dsPIC30F2011 dsPIC30F2012 dsPIC30F2020 dsPIC30F2023 dsPIC30F3010
dsPIC30F3011 dsPIC30F3012 dsPIC30F3013 dsPIC30F3014 dsPIC30F4011 dsPIC30F4012 dsPIC30F4013
dsPIC30F5011 dsPIC30F5013 dsPIC30F5015 dsPIC30F5016 dsPIC30F6010 dsPIC30F6010A dsPIC30F6011
dsPIC30F6011A dsPIC30F6012 dsPIC30F6012A dsPIC30F6013 dsPIC30F6013A dsPIC30F6014 dsPIC30F6014A
dsPIC30F6015
dsPIC33FXX:
dsPIC33FJ06GS101 dsPIC33FJ06GS102 dsPIC33FJ06GS202 dsPIC33FJ128GP202 dsPIC33FJ128GP204 dsPIC33FJ128GP206 dsPIC33FJ128GP206A
dsPIC33FJ128GP306 dsPIC33FJ128GP306A dsPIC33FJ128GP310 dsPIC33FJ128GP310A dsPIC33FJ128GP706 dsPIC33FJ128GP706A dsPIC33FJ128GP708
dsPIC33FJ128GP708A dsPIC33FJ128GP710 dsPIC33FJ128GP710A dsPIC33FJ128GP802 dsPIC33FJ128GP804 dsPIC33FJ128MC202 dsPIC33FJ128MC204
dsPIC33FJ128MC506 dsPIC33FJ128MC506A dsPIC33FJ128MC510 dsPIC33FJ128MC510A dsPIC33FJ128MC706 dsPIC33FJ128MC706A dsPIC33FJ128MC708
dsPIC33FJ128MC708A dsPIC33FJ128MC710 dsPIC33FJ128MC710A dsPIC33FJ128MC802 dsPIC33FJ128MC804 dsPIC33FJ12GP201 dsPIC33FJ12GP202
dsPIC33FJ12MC201 dsPIC33FJ12MC202 dsPIC33FJ16GP304 dsPIC33FJ16GS402 dsPIC33FJ16GS404 dsPIC33FJ16GS502 dsPIC33FJ16GS504
dsPIC33FJ16MC304 dsPIC33FJ256GP506 dsPIC33FJ256GP510 dsPIC33FJ256GP710 dsPIC33FJ256MC510 dsPIC33FJ256MC710 dsPIC33FJ32GP202
dsPIC33FJ32GP204 dsPIC33FJ32GP302 dsPIC33FJ32GP304 dsPIC33FJ32MC202 dsPIC33FJ32MC204 dsPIC33FJ32MC302 dsPIC33FJ32MC304
dsPIC33FJ64GP202 dsPIC33FJ64GP204 dsPIC33FJ64GP206 dsPIC33FJ64GP206A dsPIC33FJ64GP306 dsPIC33FJ64GP306A dsPIC33FJ64GP310
dsPIC33FJ64GP310A dsPIC33FJ64GP706 dsPIC33FJ64GP706A dsPIC33FJ64GP708 dsPIC33FJ64GP708A dsPIC33FJ64GP710 dsPIC33FJ64GP710A
dsPIC33FJ64GP802 dsPIC33FJ64GP804 dsPIC33FJ64MC202 dsPIC33FJ64MC204 dsPIC33FJ64MC506 dsPIC33FJ64MC506A dsPIC33FJ64MC508
dsPIC33FJ64MC508A dsPIC33FJ64MC510 dsPIC33FJ64MC510A dsPIC33FJ64MC706 dsPIC33FJ64MC706A dsPIC33FJ64MC710 dsPIC33FJ64MC710A
dsPIC33FJ64MC802 dsPIC33FJ64MC804
PIC32XXX:
PIC32MX320F032H PIC32MX320F064H PIC32MX320F128H PIC32MX320F128L PIC32MX340F128H PIC32MX340F128L PIC32MX340F256H
PIC32MX340F512H PIC32MX360F256L PIC32MX360F512L PIC32MX420F032H PIC32MX440F128H PIC32MX440F128L PIC32MX440F256H
PIC32MX440F512H PIC32MX460F256L PIC32MX460F512L

以上带“*”的器件调试必须借助专用仿真头(须另行购买),其它芯片可直接用用户芯片仿真调试,带“#”的支持器件还处在测试之中。
MCD2目前(在MPLAB IDE V8.33平台)正式支持的在线烧写型号如下:    MCD2在最新版本MPLAB IDE支持器件清单详见附件: 点击查看

MCVXXX:

MCV08A

MCV14A MCV18A MCV28A
PIC10FXXX:
PIC10F200 PIC10F202 PIC10F204 PIC10F206 PIC10F220 PIC10F222
PIC12XX:
PIC12F508 PIC12F509 PIC12F510 PIC12F519 PIC12F609 PIC12F615 PIC12F629
PIC12F635 PIC12F675 PIC12F683 PIC12HV609 PIC12HV615
PIC16XX:
PIC16F1934 PIC16F1936 PIC16F1937 PIC16LF1934 PIC16LF1936 PIC16LF1937 PIC16F505
PIC16F506 PIC16F526 PIC16F54 PIC16F57 PIC16F59 PIC16F610 PIC16F616
PIC16F627 PIC16F627A PIC16F628 PIC16F628A PIC16F630 PIC16F631 PIC16F636
PIC16F639 PIC16F648A PIC16F676 PIC16F677 PIC16F684 PIC16F685 PIC16F687
PIC16F688 PIC16F689 PIC16F690 PIC16F716 PIC16F72 PIC16F73 PIC16F74
PIC16F76 PIC16F77 PIC16F722 PIC16LF722 PIC16F723 PIC16LF723 PIC16F724
PIC16LF724 PIC16F726 PIC16LF726 PIC16F727 PIC16LF727 PIC16F737 PIC16F747
PIC16F767 PIC16F777 PIC16F785 PIC16F818 PIC16F819 PIC16HV785 PIC16F83
PIC16F84 PIC16F84A PIC16F87 PIC16F870 PIC16F871 PIC16F872 PIC16F873(A)
PIC16F874(A) PIC16F876(A) PIC16F877(A) PIC16F88 PIC16F882 PIC16F883 PIC16F884
PIC16F886 PIC16F887 PIC16F913 PIC16F914 PIC16F916 PIC16F917 PIC16F946
PIC16HV610 PIC16HV616 rfPIC12F675F rfPIC12F675H rfPIC12F675K
PIC18CXX:
PIC18C601 PIC18C801
PIC18FXX:
PIC18F1220 PIC18F1230 PIC18F1320 PIC18F1330 PIC18F13K22 PIC18F13K50 PIC18F14K22
PIC18F14K50 PIC18F2220 PIC18F2221 PIC18F2320 PIC18F2321 PIC18F2331 PIC18F23K20
PIC18F2410 PIC18F242 PIC18F2420 PIC18F2423 PIC18F2431 PIC18F2439 PIC18F2450
PIC18F2455 PIC18F2458 PIC18F248 PIC18F2480 PIC18F24J10 PIC18F24J11 PIC18F24J50
PIC18F24K20 PIC18F2510 PIC18F2515 PIC18F252 PIC18F2520 PIC18F2523 PIC18F2525
PIC18F2539 PIC18F2550 PIC18F2553 PIC18F258 PIC18F2580 PIC18F2585 PIC18F25J10
PIC18F25J11 PIC18F25J50 PIC18F25K20 PIC18F2610 PIC18F2620 PIC18F2680 PIC18F2682
PIC18F2685 PIC18F26J11 PIC18F26J50 PIC18F26K20 PIC18F4220 PIC18F4221 PIC18F4320
PIC18F4321 PIC18F4331 PIC18F43K20 PIC18F4410 PIC18F442 PIC18F4420 PIC18F4423
PIC18F4431 PIC18F4439 PIC18F4450 PIC18F4455 PIC18F4458 PIC18F448 PIC18F4480
PIC18F44J10 PIC18F44J11 PIC18F44J50 PIC18F44K20 PIC18F4510 PIC18F4515 PIC18F452
PIC18F4520 PIC18F4523 PIC18F4525 PIC18F4539 PIC18F4550 PIC18F4553 PIC18F458
PIC18F4580 PIC18F4585 PIC18F45J10 PIC18F45J11 PIC18F45J50 PIC18F45K20 PIC18F4610
PIC18F4620 PIC18F4680 PIC18F4682 PIC18F4685 PIC18F46J11 PIC18F46J50 PIC18F46K20
PIC18F6310 PIC18F6390 PIC18F6393 PIC18F63J11 PIC18F63J90 PIC18F6410 PIC18F6490
PIC18F6493 PIC18F64J11 PIC18F64J90 PIC18F6520 PIC18F6525 PIC18F6527 PIC18F6585
PIC18F65J10 PIC18F65J11 PIC18F65J15 PIC18F65J50 PIC18F65J90 PIC18F6620 PIC18F6621
PIC18F6622 PIC18F6627 PIC18F6628 PIC18F6680 PIC18F66J10 PIC18F66J11 PIC18F66J15
PIC18F66J16 PIC18F66J50 PIC18F66J55 PIC18F66J60 PIC18F66J65 PIC18F66J90 PIC18F66J93
PIC18F6720 PIC18F6722 PIC18F6723 PIC18F67J10 PIC18F67J11 PIC18F67J50 PIC18F67J60
PIC18F67J90 PIC18F67J93 PIC18F8310 PIC18F8390 PIC18F8393 PIC18F83J11 PIC18F83J90
PIC18F8410 PIC18F8490 PIC18F8493 PIC18F84J11 PIC18F84J90 PIC18F8520 PIC18F8525
PIC18F8527 PIC18F8585 PIC18F85J10 PIC18F85J11 PIC18F85J15 PIC18F85J50 PIC18F85J90
PIC18F8620 PIC18F8621 PIC18F8622 PIC18F8627 PIC18F8628 PIC18F8680 PIC18F86J10
PIC18F86J11 PIC18F86J15 PIC18F86J16 PIC18F86J50 PIC18F86J55 PIC18F86J60 PIC18F86J65
PIC18F86J90 PIC18F86J93 PIC18F8720 PIC18F8722 PIC18F8723 PIC18F87J10 PIC18F87J11
PIC18F87J50 PIC18F87J60 PIC18F87J90 PIC18F87J93 PIC18F96J60 PIC18F96J65 PIC18F97J60
PIC18LF13K22 PIC18LF13K50 PIC18LF14K22 PIC18LF14K50 PIC18LF24J10 PIC18LF25J10 PIC18LF25J50
PIC18LF44J10 PIC18LF44J11 PIC18LF44J50 PIC18LF45J10 PIC18LF45J11 PIC18LF45J50 PIC18LF46J11
PIC18LF46J50
PIC24XXXX:
PIC24F04KA200 PIC24F04KA201 PIC24F08KA101 PIC24F08KA102 PIC24F16KA101 PIC24F16KA102 PIC24FJ128GA006
PIC24FJ128GA008 PIC24FJ128GA010 PIC24FJ128GA106 PIC24FJ128GA108 PIC24FJ128GA110 PIC24FJ128GB106 PIC24FJ128GB108
PIC24FJ128GB110 PIC24FJ16GA002 PIC24FJ16GA004 PIC24FJ192GA106 PIC24FJ192GA108 PIC24FJ192GA110 PIC24FJ192GB106
PIC24FJ192GB108 PIC24FJ192GB110 PIC24FJ256GA106 PIC24FJ256GA108 PIC24FJ256GA110 PIC24FJ256GB106 PIC24FJ256GB108
PIC24FJ256GB110 PIC24FJ32GA002 PIC24FJ32GA004 PIC24FJ32GA102 PIC24FJ32GA104 PIC24FJ32GB002 PIC24FJ32GB004
PIC24FJ48GA002 PIC24FJ48GA004 PIC24FJ64GA002 PIC24FJ64GA004 PIC24FJ64GA006 PIC24FJ64GA008 PIC24FJ64GA010
PIC24FJ64GA102 PIC24FJ64GA104 PIC24FJ64GB002 PIC24FJ64GB004 PIC24FJ64GB106 PIC24FJ64GB108 PIC24FJ64GB110
PIC24FJ96GA006 PIC24FJ96GA008 PIC24FJ96GA010 PIC24HJ128GP202 PIC24HJ128GP204 PIC24HJ128GP206 PIC24HJ128GP206A
PIC24HJ128GP210 PIC24HJ128GP210A PIC24HJ128GP306 PIC24HJ128GP306A PIC24HJ128GP310 PIC24HJ128GP310A PIC24HJ128GP502
PIC24HJ128GP504 PIC24HJ128GP506 PIC24HJ128GP506A PIC24HJ128GP510 PIC24HJ128GP510A PIC24HJ12GP201  PIC24HJ12GP202
PIC24HJ16GP304 PIC24HJ256GP206 PIC24HJ256GP210 PIC24HJ256GP610 PIC24HJ32GP202 PIC24HJ32GP204 PIC24HJ32GP302
PIC24HJ32GP304 PIC24HJ64GP202 PIC24HJ64GP204 PIC24HJ64GP206 PIC24HJ64GP206A PIC24HJ64GP210 PIC24HJ64GP210A
PIC24HJ64GP502 PIC24HJ64GP504 PIC24HJ64GP506 PIC24HJ64GP506A PIC24HJ64GP510 PIC24HJ64GP510A
dsPIC30FXX:
dsPIC30F1010 dsPIC30F2010 dsPIC30F2011 dsPIC30F2012 dsPIC30F2020 dsPIC30F2023 dsPIC30F3010
dsPIC30F3011 dsPIC30F3012 dsPIC30F3013 dsPIC30F3014 dsPIC30F4011 dsPIC30F4012 dsPIC30F4013
dsPIC30F5011 dsPIC30F5013 dsPIC30F5015 dsPIC30F5016 dsPIC30F6010 dsPIC30F6010A dsPIC30F6011
dsPIC30F6011A dsPIC30F6012 dsPIC30F6012A dsPIC30F6013 dsPIC30F6013A dsPIC30F6014 dsPIC30F6014A
dsPIC30F6015
dsPIC33FXX:
dsPIC33FJ06GS101 dsPIC33FJ06GS102 dsPIC33FJ06GS202 dsPIC33FJ128GP202 dsPIC33FJ128GP204 dsPIC33FJ128GP206 dsPIC33FJ128GP206A
dsPIC33FJ128GP306 dsPIC33FJ128GP306A dsPIC33FJ128GP310 dsPIC33FJ128GP310A dsPIC33FJ128GP706 dsPIC33FJ128GP706A dsPIC33FJ128GP708
dsPIC33FJ128GP708A dsPIC33FJ128GP710 dsPIC33FJ128GP710A dsPIC33FJ128GP802 dsPIC33FJ128GP804 dsPIC33FJ128MC202 dsPIC33FJ128MC204
dsPIC33FJ128MC506 dsPIC33FJ128MC506A dsPIC33FJ128MC510 dsPIC33FJ128MC510A dsPIC33FJ128MC706 dsPIC33FJ128MC706A dsPIC33FJ128MC708
dsPIC33FJ128MC708A dsPIC33FJ128MC710 dsPIC33FJ128MC710A dsPIC33FJ128MC802 dsPIC33FJ128MC804 dsPIC33FJ12GP201 dsPIC33FJ12GP202
dsPIC33FJ12MC201 dsPIC33FJ12MC202 dsPIC33FJ16GP304 dsPIC33FJ16GS402 dsPIC33FJ16GS404 dsPIC33FJ16GS502 dsPIC33FJ16GS504
dsPIC33FJ16MC304 dsPIC33FJ256GP506 dsPIC33FJ256GP510 dsPIC33FJ256GP710 dsPIC33FJ256MC510 dsPIC33FJ256MC710 dsPIC33FJ32GP202
dsPIC33FJ32GP204 dsPIC33FJ32GP302 dsPIC33FJ32GP304 dsPIC33FJ32MC202 dsPIC33FJ32MC204 dsPIC33FJ32MC302 dsPIC33FJ32MC304
dsPIC33FJ64GP202 dsPIC33FJ64GP204 dsPIC33FJ64GP206 dsPIC33FJ64GP206A dsPIC33FJ64GP306 dsPIC33FJ64GP306A dsPIC33FJ64GP310
dsPIC33FJ64GP310A dsPIC33FJ64GP706 dsPIC33FJ64GP706A dsPIC33FJ64GP708 dsPIC33FJ64GP708A dsPIC33FJ64GP710 dsPIC33FJ64GP710A
dsPIC33FJ64GP802 dsPIC33FJ64GP804 dsPIC33FJ64MC202 dsPIC33FJ64MC204 dsPIC33FJ64MC506 dsPIC33FJ64MC506A dsPIC33FJ64MC508
dsPIC33FJ64MC508A dsPIC33FJ64MC510 dsPIC33FJ64MC510A dsPIC33FJ64MC706 dsPIC33FJ64MC706A dsPIC33FJ64MC710 dsPIC33FJ64MC710A
dsPIC33FJ64MC802 dsPIC33FJ64MC804
PIC32XXX:
PIC32MX320F032H PIC32MX320F064H PIC32MX320F128H PIC32MX320F128L PIC32MX340F128H PIC32MX340F128L PIC32MX340F256H
PIC32MX340F512H PIC32MX360F256L PIC32MX360F512L PIC32MX420F032H PIC32MX440F128H PIC32MX440F128L PIC32MX440F256H
PIC32MX440F512H PIC32MX460F256L PIC32MX460F512L

上面的“*”表示当前的芯片能支持,但还处在测试状态。

Microchip还将不断增加其支持芯片, 在最新版本MPLAB IDE环境下MCD2支持器件清单详见: 点击查看

学习PIC单片机推荐选用完整套件MCD2+MCD-DEMO2教学实验板的M07B方案:
  • MCD2的M07B方案,专为PIC单片机的初学者提供了一个多功能教学实验板,并配套有可直接在本实验板上运行的从入门基础到复杂的编程实例多个,每个实例全中文注释,方便PIC单片机初学者利用本套件快速入门。
  • 这个教学实验板是我们专为ICD2/MCD2仿真器配套设计的一款多功能、适用教学及自学用的实验仪器,本实验仪器适用的芯片为PIC16F87X(A)单片机以及其它PIC中高档28PIN/40PIN器件。MCD-DEMO2教学实验板为16F87X系列芯片的各个功能模块提供了相应的实验电路,以便用户调试和验正。在此基础上,我们还为初、中级使用者设计了一些对应实验板功能的实验,并为其编写了教学实验程序。
    点击可查看关于MCD-DEMO2教学实验板更详细的介绍

选用本公司MCD2开发学习套件的理由:

  1. 国内其它大部分厂家的ICD2因选用稳定性不高的74HCT126(主要是驱动能力及电压范围),至使经常出现该器件损坏,从而在连机时出现检测不到器件的现象,相信购买过其它家ICD2产品的朋友都有同感,我们针对这个缺点重新选用了另一个更好的数字芯片,并加了完善的输出保护电路,实践证明,我们的思路是可行的(我们的MCD2已出售好几仟台,还没有一台出现过类似问题)。

  2. 国内其它大部分厂家的ICD2的通信接口(RJ-45)都选用的国产器件,在连接时松动大,从而经常出现接触不良而通信失败;我们的通信接口采用美国进口器件,连续插拔几万次也不会有出现接触不良,这样可以减少开发中的时间损耗,可以让初学者不至于因产品问题而丧失学习的兴趣。

  3. 我们配套有详细的使用说明书,硬件连接图,还有一本让初学者快速入手的<>,可让零基础的朋友快速掌握MCD2工具的使用,从而提高学习的兴趣,和提高学习的效率。

  4. 我们MCD2的M07方案配套的实验板有丰富的可编程资源,并配套有几十个从入门到高级应用的编程实例,每个编程实例全中文注释,方便PIC单片机初学者快速入门,同时该实验板同北京航空航天大学出版社的<>和<或《PIC单片机易学通》>可完全配套,真正能做到理论和实践完美结合。[同时我们更注重产品的质量与稳定性,实验板的所有拔码开关都采用较贵的台湾DIP牌,仿真器及实验板晶振全部采用A极高温度范围晶振,所有集成电路均不惜成本的选用进口高级器件,我们深信:要做好一个产品必须注意每一个细节]

  5. 我们的论坛随时有几十人上百人在线讨论问题,同时我们有多个QQ讨论群,可以做到第一时间解决客户的所有问题。

  6. 我们的MCD2在08年最新改版,增加较多保护功能,杜绝了极大多数ICD2存在的普通问题。

   2008年2月乾龙盛针对现有MCD2/ICD2所存在的普遍问题做出重大改版,改版后的PCB版本为A61版,成本比原来增加近50元人民币(仅一个超级微小无音进口继电器就十几块人民币一个,PCB板上U11位置),乾龙盛坚持的原则:加料不加价,品质更上一层楼. 改版后的PCB如下图:

增加如下保护电路:
  1. 用户板比仿真器先上电保护电路,杜绝用户板先上电烧坏仿真器输出电路的问题(这就是无音继电器的功劳,不是一般MOS或三极管能做到的)。
  2. 静电保护电路,防止外部静电烧坏MCD2输出电路。
  3. 用户板过流/短路保护电路,用户板过压保护电路(采用无损自恢复过流保护)。
  4. 电脑USB口过流保护电路(采用无损自恢复过流保护)。
  5. USB口电压恒压电路,避免因电脑USB口电压不稳造成的仿真器不稳现象。
  6. 超强抗干扰PCB布线设计、地线零电位设计、地线隔离设计、信号线包地设计、零电位(相对地参考点)整板包地设计.
,, ,

MCD2通用编程模块QL1201/QL1202(从即日起凡购买MCD2开发工具的朋友将免费获得QL1201通用编程模块一个,让你的MCD2真正具备烧写器+仿真器的功能,同时烧写芯片就如专业烧写器一样的方便。)

点击可查看关于本编程模块的更详细介绍......

  MCD2通用编程模块QL1201/QL1202是将MCD2配置为烧写器使用的,其中QL1201采用3M镀金万能锁紧座;QL1202采用进口高档镀金CHIPTOOL万能锁紧座,设计为易更换模式,方便用户做较大数量烧写后更换新的锁紧座以防止锁紧座磨损造成接触不良。
  本编程模块可利用MCD2直接烧写所有MCD2支持的40PIN或40PIN以下的器件(包括PIC10FXXX,以及16F57等),同时可不需任何适配器而应急烧写封装为SOT23-6(PIC10FXXX)、SO-8、SO-14、SO-18、SO-28、QFP44/PQFP44、PLCC44、TQFP64的贴片封装器件,较大量烧写贴片器件时只需要购买通用贴片适配器即可。
----打造完美版ICD2----
   1、2008年3月乾龙盛对QL1201/QL1202适用于MCD2/ICD2通用编程模块全新改版,硬件升级到A3版,改动如下
   2、锁紧座采用开放式设计,使用更灵活,支持器件更多(可支持从PIC10到dsPIC30系列芯片的烧写),烧写更稳定。
   3、设计有VPP优先于VDD上电电路,电压检测可靠,可解决ICD2/MCD2不能反复烧写“双内”芯片的问题。(这儿的“双内”指同时使用内部振荡与内部复位).
   4、设计有ICSP输出电路,可对用户自己的用户板上的“双内”芯片进行反复烧写。
   5、可连接ICD2/MCD2、ProICD2、ICD2.5、PICKIT2、QL2006、QL-PIC280、QL200、QL200B、QL300、QL300B等等具有ICSP接口输出的PIC烧写器.

相关下载:
        MCD2产品使用说明书
    MCD2补充说明
  MCD2菜鸟使用超级入门篇
  MCD2附加说明+超级入门篇
  QL1201/QL1202 A3版适配器使用指南
  MCD2相关软件MPLAB IDE与USB驱动程序下载

MCD2仿真器主机图

MCD2的M07B方案配套的实验板(图1) MCD2的M07B方案配套的实验板(图2)

MCD2仿真器配套的烧写模块

32K精美产品说明书

产品包装盒(查看大图片)

MCD2配套方案:

M07B方案:M06+M03B(查看M03B介绍) M09方案:M06+M08(查看M08介绍) M09B方案:M06+M08B(查看M08B介绍)

精美图片展示:

图片一:下载/调试接口与复位按键.
图片二:PC端接口,USB/RS232和电源接口.
图片三:MCD2调试器/仿真器正面图.
图片三:MCD2调试器/仿真器底面图.
产品配置及价格:
根据不同的产品组合我们提供以下几种方案针对不同的用户群选择:
标准配置:(可以仿真调试 ,可以烧写芯片)(适合项目开发与生产烧写)
 M06:MCD2仿真调试器整套(含编程模块)   (往下可看到M06的详细配置清单)  价格:不含税(个人用户)680元 含税(公司用户)720元
扩展配置:(可以仿真调试,可以烧写芯片,可以实验演示)(适合PIC单片机学习,项目开发与生产烧写)
 M07B:M07B=M06+MCD-DEMO2教字实验板      (往下可看到M07B的详细配置清单)  价格:不含税(个人用户)900元 含税(公司用户)950元
附属配置:(可以实验演示,不可以烧写与仿真)(适合已有仿真器或烧写器的PIC单片机学习的朋友)
 M03B:MCD-DEMO2教字实验板               (往下可看到M03B的详细配置清单)  价格:不含税(个人用户)280元 含税(公司用户)300元
豪华开发学习配置:(可以仿真调试,可以烧写芯片,可以实验演示)(适合PIC单片机学习,项目开发与生产烧写)(工厂或公司用户推荐)
 M09:M09=M06+M08(QL200开发板)           点击查看QL200开发板介绍        价格:不含税(个人用户)1100元 含税(公司用户)1160元
 M09B:M09B=M06+M08B(QL200B开发箱)       点击查看QL200B开发箱介绍       价格:不含税(个人用户)1200元,含税(公司用户)1270元

M07B详细配置清单
编号:M07B=(MCD2仿真调试器+MCD-DEMO2教字实验板)(适合PIC单片机学习,开发与生产)(可以仿真调试,可以烧写芯片,可以实验演示)
清单:
1、MCD2主机一台
2、QL1201编程模块一个(赠品)
3、MCD-DEMO2教学/学习实验板一块(含1602的LCD)
4、供学习用877A芯片一个(可反复擦写近万次)
5、直流电源一个
6、USB电缆一条
7、串口电缆一条
8、调试或下载用通信电缆A,B各一条
9、产品光盘一张/含编程实例,一些学习资料,软件
10、产品说明书一套/含MCD2详细说明书,MCD2快速入门,MCD-DEMO2说明书,MCD-DEMO2线路图.......
11、产品保修卡一张
M06详细配置清单
编号:M06=(MCD2仿真调试器)(适合开发与生产)(可以仿真调试 ,可以烧写芯片)
清单:
1、MCD2主机一台
2、QL1201编程模块一个(赠品)
3、直流电源一个
4、USB电缆一条
5、串口电缆一条
6、调试或下载用通信电缆A,B各一条
7、产品光盘一张/含编程实例,一些学习资料,软件
8、产品说明书一套/含MCD2详细说明书,MCD2快速入门,硬件连接说明......
9、产品保修卡一张
M03B详细配置清单
编号:M03B=(MCD-DEMO2教字实验板)(可以实验演示,不可以烧写与仿真)
清单:
1、MCD-DEMO2教学/学习实验板一块(含1602的LCD)
2、供学习用877A芯片一个(可反复擦写近万次)
3、直流电源一个
4、串口电缆一条
5、产品光盘一张(含编程实例,一些学习资料,软件)
6、产品说明书(含MCD DEMO2线路图)
7、产品保修卡一张

产品售后服务:
本公司所有产品均提供三个月包换,1年无条件免费维修的售后服务,同时我们也为大家提供免费的技术支持。PIC单片机论坛为你解决所有使用/学习过程中的问题。

其它MCD2的选购品:

编号 产品名称 介  绍 产品单价(不含税) 单价(开普票价)
M05D 学习教材 《PIC单片机基础教程》

《PIC单片机基础教程》这是一本网友推荐的教材,写得通俗易懂,对于没有单片机基础的朋友是一本不错的入门教材 (不单独邮购,只与本站套件一起出售) 查看详细介绍..

 22元  23元
M05 学习教材《PIC单片机实用教材-基础篇》新版

《PIC单片机实用教材-基础篇》可与本站PIC单片机学习工具配套,两者结合在一起可使PIC初学者在短期内掌握PIC单片机编程技术(不单独邮购,只与本站套件一起出售) 查看详细介绍.

  29.5元  31元
Q04 杜邦线 30CM长杜邦头连接线红黑各10条(可配套MCD-DEMO2使用) 10元 11元
Q01 12864汉字液晶模块(带字库) 12864汉字液晶模块(带字库)(可配套MCD-DEMO2/QL200/QL200B使用) 80元 85元
Q03

步进电机

可配套MCD-DEMO2/QL200/QL200B使用 20元 21元
M04

DS18B20数字测温芯片

芯片DS18B20(TO-92封装)一线通信数字测温芯片(可配套MCD-DEMO2/QL200/QL200B使用)

 12元  13元

【我们的联络方式】

公司:深圳市启点时代科技有限公司(开发板商城)
地址:广东省深圳市福田区益田路江苏大厦B921
网址:http://www.99eda.com
Email:sales@99eda.com
电话:0755-25310164
手机:13560753314
Q Q: 772514771   369108239



,

MCD2通用编程模块QL1201/QL1202(从即日起凡购买MCD2开发工具的朋友将免费获得QL1201通用编程模块一个,让你的MCD2真正具备烧写器+仿真器的功能,同时烧写芯片就如专业烧写器一样的方便。)

点击可查看关于本编程模块的更详细介绍......

  MCD2通用编程模块QL1201/QL1202是将MCD2配置为烧写器使用的,其中QL1201采用3M镀金万能锁紧座;QL1202采用进口高档镀金CHIPTOOL万能锁紧座,设计为易更换模式,方便用户做较大数量烧写后更换新的锁紧座以防止锁紧座磨损造成接触不良。
  本编程模块可利用MCD2直接烧写所有MCD2支持的40PIN或40PIN以下的器件(包括PIC10FXXX,以及16F57等),同时可不需任何适配器而应急烧写封装为SOT23-6(PIC10FXXX)、SO-8、SO-14、SO-18、SO-28、QFP44/PQFP44、PLCC44、TQFP64的贴片封装器件,较大量烧写贴片器件时只需要购买通用贴片适配器即可。
----打造完美版ICD2----
   1、2008年3月乾龙盛对QL1201/QL1202适用于MCD2/ICD2通用编程模块全新改版,硬件升级到A3版,改动如下
   2、锁紧座采用开放式设计,使用更灵活,支持器件更多(可支持从PIC10到dsPIC30系列芯片的烧写),烧写更稳定。
   3、设计有VPP优先于VDD上电电路,电压检测可靠,可解决ICD2/MCD2不能反复烧写“双内”芯片的问题。(这儿的“双内”指同时使用内部振荡与内部复位).
   4、设计有ICSP输出电路,可对用户自己的用户板上的“双内”芯片进行反复烧写。
   5、可连接ICD2/MCD2、ProICD2、ICD2.5、PICKIT2、QL2006、QL-PIC280、QL200、QL200B、QL300、QL300B等等具有ICSP接口输出的PIC烧写器.

相关下载:
        MCD2产品使用说明书
    MCD2补充说明
  MCD2菜鸟使用超级入门篇
  MCD2附加说明+超级入门篇
  QL1201/QL1202 A3版适配器使用指南
  MCD2相关软件MPLAB IDE与USB驱动程序下载

MCD2仿真器主机图

MCD2的M07B方案配套的实验板(图1) MCD2的M07B方案配套的实验板(图2)

MCD2仿真器配套的烧写模块

32K精美产品说明书

产品包装盒(查看大图片)

MCD2配套方案:

M07B方案:M06+M03B(查看M03B介绍) M09方案:M06+M08(查看M08介绍) M09B方案:M06+M08B(查看M08B介绍)

精美图片展示:

图片一:下载/调试接口与复位按键.
图片二:PC端接口,USB/RS232和电源接口.
图片三:MCD2调试器/仿真器正面图.
图片三:MCD2调试器/仿真器底面图.
产品配置及价格:
根据不同的产品组合我们提供以下几种方案针对不同的用户群选择:
标准配置:(可以仿真调试 ,可以烧写芯片)(适合项目开发与生产烧写)
 M06:MCD2仿真调试器整套(含编程模块)   (往下可看到M06的详细配置清单)  价格:不含税(个人用户)680元 含税(公司用户)720元
扩展配置:(可以仿真调试,可以烧写芯片,可以实验演示)(适合PIC单片机学习,项目开发与生产烧写)
 M07B:M07B=M06+MCD-DEMO2教字实验板      (往下可看到M07B的详细配置清单)  价格:不含税(个人用户)900元 含税(公司用户)950元
附属配置:(可以实验演示,不可以烧写与仿真)(适合已有仿真器或烧写器的PIC单片机学习的朋友)
 M03B:MCD-DEMO2教字实验板               (往下可看到M03B的详细配置清单)  价格:不含税(个人用户)280元 含税(公司用户)300元
豪华开发学习配置:(可以仿真调试,可以烧写芯片,可以实验演示)(适合PIC单片机学习,项目开发与生产烧写)(工厂或公司用户推荐)
 M09:M09=M06+M08(QL200开发板)           点击查看QL200开发板介绍        价格:不含税(个人用户)1100元 含税(公司用户)1160元
 M09B:M09B=M06+M08B(QL200B开发箱)       点击查看QL200B开发箱介绍       价格:不含税(个人用户)1200元,含税(公司用户)1270元

M07B详细配置清单
编号:M07B=(MCD2仿真调试器+MCD-DEMO2教字实验板)(适合PIC单片机学习,开发与生产)(可以仿真调试,可以烧写芯片,可以实验演示)
清单:
1、MCD2主机一台
2、QL1201编程模块一个(赠品)
3、MCD-DEMO2教学/学习实验板一块(含1602的LCD)
4、供学习用877A芯片一个(可反复擦写近万次)
5、直流电源一个
6、USB电缆一条
7、串口电缆一条
8、调试或下载用通信电缆A,B各一条
9、产品光盘一张/含编程实例,一些学习资料,软件
10、产品说明书一套/含MCD2详细说明书,MCD2快速入门,MCD-DEMO2说明书,MCD-DEMO2线路图.......
11、产品保修卡一张
M06详细配置清单
编号:M06=(MCD2仿真调试器)(适合开发与生产)(可以仿真调试 ,可以烧写芯片)
清单:
1、MCD2主机一台
2、QL1201编程模块一个(赠品)
3、直流电源一个
4、USB电缆一条
5、串口电缆一条
6、调试或下载用通信电缆A,B各一条
7、产品光盘一张/含编程实例,一些学习资料,软件
8、产品说明书一套/含MCD2详细说明书,MCD2快速入门,硬件连接说明......
9、产品保修卡一张
M03B详细配置清单
编号:M03B=(MCD-DEMO2教字实验板)(可以实验演示,不可以烧写与仿真)
清单:
1、MCD-DEMO2教学/学习实验板一块(含1602的LCD)
2、供学习用877A芯片一个(可反复擦写近万次)
3、直流电源一个
4、串口电缆一条
5、产品光盘一张(含编程实例,一些学习资料,软件)
6、产品说明书(含MCD DEMO2线路图)
7、产品保修卡一张

产品售后服务:
本公司所有产品均提供三个月包换,1年无条件免费维修的售后服务,同时我们也为大家提供免费的技术支持。PIC单片机论坛为你解决所有使用/学习过程中的问题。

其它MCD2的选购品:

编号 产品名称 介  绍 产品单价(不含税) 单价(开普票价)
M05D 学习教材 《PIC单片机基础教程》

《PIC单片机基础教程》这是一本网友推荐的教材,写得通俗易懂,对于没有单片机基础的朋友是一本不错的入门教材 (不单独邮购,只与本站套件一起出售) 查看详细介绍..

 22元  23元
M05 学习教材《PIC单片机实用教材-基础篇》新版

《PIC单片机实用教材-基础篇》可与本站PIC单片机学习工具配套,两者结合在一起可使PIC初学者在短期内掌握PIC单片机编程技术(不单独邮购,只与本站套件一起出售) 查看详细介绍.

  29.5元  31元
Q04 杜邦线 30CM长杜邦头连接线红黑各10条(可配套MCD-DEMO2使用) 10元 11元
Q01 12864汉字液晶模块(带字库) 12864汉字液晶模块(带字库)(可配套MCD-DEMO2/QL200/QL200B使用) 80元 85元
Q03

步进电机

可配套MCD-DEMO2/QL200/QL200B使用 20元 21元
M04

DS18B20数字测温芯片

芯片DS18B20(TO-92封装)一线通信数字测温芯片(可配套MCD-DEMO2/QL200/QL200B使用)

 12元  13元

【我们的联络方式】

公司:深圳市启点时代科技有限公司(开发板商城)
地址:广东省深圳市福田区益田路江苏大厦B921
网址:http://www.99eda.com
Email:sales@99eda.com
电话:0755-25310164
手机:13560753314
Q Q: 772514771   369108239



,

MCD2通用编程模块QL1201/QL1202(从即日起凡购买MCD2开发工具的朋友将免费获得QL1201通用编程模块一个,让你的MCD2真正具备烧写器+仿真器的功能,同时烧写芯片就如专业烧写器一样的方便。)

点击可查看关于本编程模块的更详细介绍......

  MCD2通用编程模块QL1201/QL1202是将MCD2配置为烧写器使用的,其中QL1201采用3M镀金万能锁紧座;QL1202采用进口高档镀金CHIPTOOL万能锁紧座,设计为易更换模式,方便用户做较大数量烧写后更换新的锁紧座以防止锁紧座磨损造成接触不良。
  本编程模块可利用MCD2直接烧写所有MCD2支持的40PIN或40PIN以下的器件(包括PIC10FXXX,以及16F57等),同时可不需任何适配器而应急烧写封装为SOT23-6(PIC10FXXX)、SO-8、SO-14、SO-18、SO-28、QFP44/PQFP44、PLCC44、TQFP64的贴片封装器件,较大量烧写贴片器件时只需要购买通用贴片适配器即可。
----打造完美版ICD2----
   1、2008年3月乾龙盛对QL1201/QL1202适用于MCD2/ICD2通用编程模块全新改版,硬件升级到A3版,改动如下
   2、锁紧座采用开放式设计,使用更灵活,支持器件更多(可支持从PIC10到dsPIC30系列芯片的烧写),烧写更稳定。
   3、设计有VPP优先于VDD上电电路,电压检测可靠,可解决ICD2/MCD2不能反复烧写“双内”芯片的问题。(这儿的“双内”指同时使用内部振荡与内部复位).
   4、设计有ICSP输出电路,可对用户自己的用户板上的“双内”芯片进行反复烧写。
   5、可连接ICD2/MCD2、ProICD2、ICD2.5、PICKIT2、QL2006、QL-PIC280、QL200、QL200B、QL300、QL300B等等具有ICSP接口输出的PIC烧写器.

相关下载:
        MCD2产品使用说明书
    MCD2补充说明
  MCD2菜鸟使用超级入门篇
  MCD2附加说明+超级入门篇
  QL1201/QL1202 A3版适配器使用指南
  MCD2相关软件MPLAB IDE与USB驱动程序下载

MCD2仿真器主机图

MCD2的M07B方案配套的实验板(图1) MCD2的M07B方案配套的实验板(图2)

MCD2仿真器配套的烧写模块

32K精美产品说明书

产品包装盒(查看大图片)

MCD2配套方案:

M07B方案:M06+M03B(查看M03B介绍) M09方案:M06+M08(查看M08介绍) M09B方案:M06+M08B(查看M08B介绍)

精美图片展示:

图片一:下载/调试接口与复位按键.
图片二:PC端接口,USB/RS232和电源接口.
图片三:MCD2调试器/仿真器正面图.
图片三:MCD2调试器/仿真器底面图.
产品配置及价格:
根据不同的产品组合我们提供以下几种方案针对不同的用户群选择:
标准配置:(可以仿真调试 ,可以烧写芯片)(适合项目开发与生产烧写)
 M06:MCD2仿真调试器整套(含编程模块)   (往下可看到M06的详细配置清单)  价格:不含税(个人用户)680元 含税(公司用户)720元
扩展配置:(可以仿真调试,可以烧写芯片,可以实验演示)(适合PIC单片机学习,项目开发与生产烧写)
 M07B:M07B=M06+MCD-DEMO2教字实验板      (往下可看到M07B的详细配置清单)  价格:不含税(个人用户)900元 含税(公司用户)950元
附属配置:(可以实验演示,不可以烧写与仿真)(适合已有仿真器或烧写器的PIC单片机学习的朋友)
 M03B:MCD-DEMO2教字实验板               (往下可看到M03B的详细配置清单)  价格:不含税(个人用户)280元 含税(公司用户)300元
豪华开发学习配置:(可以仿真调试,可以烧写芯片,可以实验演示)(适合PIC单片机学习,项目开发与生产烧写)(工厂或公司用户推荐)
 M09:M09=M06+M08(QL200开发板)           点击查看QL200开发板介绍        价格:不含税(个人用户)1100元 含税(公司用户)1160元
 M09B:M09B=M06+M08B(QL200B开发箱)       点击查看QL200B开发箱介绍       价格:不含税(个人用户)1200元,含税(公司用户)1270元

M07B详细配置清单
编号:M07B=(MCD2仿真调试器+MCD-DEMO2教字实验板)(适合PIC单片机学习,开发与生产)(可以仿真调试,可以烧写芯片,可以实验演示)
清单:
1、MCD2主机一台
2、QL1201编程模块一个(赠品)
3、MCD-DEMO2教学/学习实验板一块(含1602的LCD)
4、供学习用877A芯片一个(可反复擦写近万次)
5、直流电源一个
6、USB电缆一条
7、串口电缆一条
8、调试或下载用通信电缆A,B各一条
9、产品光盘一张/含编程实例,一些学习资料,软件
10、产品说明书一套/含MCD2详细说明书,MCD2快速入门,MCD-DEMO2说明书,MCD-DEMO2线路图.......
11、产品保修卡一张
M06详细配置清单
编号:M06=(MCD2仿真调试器)(适合开发与生产)(可以仿真调试 ,可以烧写芯片)
清单:
1、MCD2主机一台
2、QL1201编程模块一个(赠品)
3、直流电源一个
4、USB电缆一条
5、串口电缆一条
6、调试或下载用通信电缆A,B各一条
7、产品光盘一张/含编程实例,一些学习资料,软件
8、产品说明书一套/含MCD2详细说明书,MCD2快速入门,硬件连接说明......
9、产品保修卡一张
M03B详细配置清单
编号:M03B=(MCD-DEMO2教字实验板)(可以实验演示,不可以烧写与仿真)
清单:
1、MCD-DEMO2教学/学习实验板一块(含1602的LCD)
2、供学习用877A芯片一个(可反复擦写近万次)
3、直流电源一个
4、串口电缆一条
5、产品光盘一张(含编程实例,一些学习资料,软件)
6、产品说明书(含MCD DEMO2线路图)
7、产品保修卡一张

产品售后服务:
本公司所有产品均提供三个月包换,1年无条件免费维修的售后服务,同时我们也为大家提供免费的技术支持。PIC单片机论坛为你解决所有使用/学习过程中的问题。

其它MCD2的选购品:

编号 产品名称 介  绍 产品单价(不含税) 单价(开普票价)
M05D 学习教材 《PIC单片机基础教程》

《PIC单片机基础教程》这是一本网友推荐的教材,写得通俗易懂,对于没有单片机基础的朋友是一本不错的入门教材 (不单独邮购,只与本站套件一起出售) 查看详细介绍..

 22元  23元
M05 学习教材《PIC单片机实用教材-基础篇》新版

《PIC单片机实用教材-基础篇》可与本站PIC单片机学习工具配套,两者结合在一起可使PIC初学者在短期内掌握PIC单片机编程技术(不单独邮购,只与本站套件一起出售) 查看详细介绍.

  29.5元  31元
Q04 杜邦线 30CM长杜邦头连接线红黑各10条(可配套MCD-DEMO2使用) 10元 11元
Q01 12864汉字液晶模块(带字库) 12864汉字液晶模块(带字库)(可配套MCD-DEMO2/QL200/QL200B使用) 80元 85元
Q03

步进电机

可配套MCD-DEMO2/QL200/QL200B使用 20元 21元
M04

DS18B20数字测温芯片

芯片DS18B20(TO-92封装)一线通信数字测温芯片(可配套MCD-DEMO2/QL200/QL200B使用)

 12元  13元

【我们的联络方式】

公司:深圳市启点时代科技有限公司(开发板商城)
地址:广东省深圳市福田区益田路江苏大厦B921
网址:http://www.99eda.com
Email:sales@99eda.com
电话:0755-25310164
手机:13560753314
Q Q: 772514771   369108239



,

MCD2通用编程模块QL1201/QL1202(从即日起凡购买MCD2开发工具的朋友将免费获得QL1201通用编程模块一个,让你的MCD2真正具备烧写器+仿真器的功能,同时烧写芯片就如专业烧写器一样的方便。)

点击可查看关于本编程模块的更详细介绍......

  MCD2通用编程模块QL1201/QL1202是将MCD2配置为烧写器使用的,其中QL1201采用3M镀金万能锁紧座;QL1202采用进口高档镀金CHIPTOOL万能锁紧座,设计为易更换模式,方便用户做较大数量烧写后更换新的锁紧座以防止锁紧座磨损造成接触不良。
  本编程模块可利用MCD2直接烧写所有MCD2支持的40PIN或40PIN以下的器件(包括PIC10FXXX,以及16F57等),同时可不需任何适配器而应急烧写封装为SOT23-6(PIC10FXXX)、SO-8、SO-14、SO-18、SO-28、QFP44/PQFP44、PLCC44、TQFP64的贴片封装器件,较大量烧写贴片器件时只需要购买通用贴片适配器即可。
----打造完美版ICD2----
   1、2008年3月乾龙盛对QL1201/QL1202适用于MCD2/ICD2通用编程模块全新改版,硬件升级到A3版,改动如下
   2、锁紧座采用开放式设计,使用更灵活,支持器件更多(可支持从PIC10到dsPIC30系列芯片的烧写),烧写更稳定。
   3、设计有VPP优先于VDD上电电路,电压检测可靠,可解决ICD2/MCD2不能反复烧写“双内”芯片的问题。(这儿的“双内”指同时使用内部振荡与内部复位).
   4、设计有ICSP输出电路,可对用户自己的用户板上的“双内”芯片进行反复烧写。
   5、可连接ICD2/MCD2、ProICD2、ICD2.5、PICKIT2、QL2006、QL-PIC280、QL200、QL200B、QL300、QL300B等等具有ICSP接口输出的PIC烧写器.

相关下载:
        MCD2产品使用说明书
    MCD2补充说明
  MCD2菜鸟使用超级入门篇
  MCD2附加说明+超级入门篇
  QL1201/QL1202 A3版适配器使用指南
  MCD2相关软件MPLAB IDE与USB驱动程序下载

MCD2仿真器主机图

MCD2的M07B方案配套的实验板(图1) MCD2的M07B方案配套的实验板(图2)

MCD2仿真器配套的烧写模块

32K精美产品说明书

产品包装盒(查看大图片)

MCD2配套方案:

M07B方案:M06+M03B(查看M03B介绍) M09方案:M06+M08(查看M08介绍) M09B方案:M06+M08B(查看M08B介绍)

精美图片展示:

图片一:下载/调试接口与复位按键.
图片二:PC端接口,USB/RS232和电源接口.
图片三:MCD2调试器/仿真器正面图.
图片三:MCD2调试器/仿真器底面图.
产品配置及价格:
根据不同的产品组合我们提供以下几种方案针对不同的用户群选择:
标准配置:(可以仿真调试 ,可以烧写芯片)(适合项目开发与生产烧写)
 M06:MCD2仿真调试器整套(含编程模块)   (往下可看到M06的详细配置清单)  价格:不含税(个人用户)680元 含税(公司用户)720元
扩展配置:(可以仿真调试,可以烧写芯片,可以实验演示)(适合PIC单片机学习,项目开发与生产烧写)
 M07B:M07B=M06+MCD-DEMO2教字实验板      (往下可看到M07B的详细配置清单)  价格:不含税(个人用户)900元 含税(公司用户)950元
附属配置:(可以实验演示,不可以烧写与仿真)(适合已有仿真器或烧写器的PIC单片机学习的朋友)
 M03B:MCD-DEMO2教字实验板               (往下可看到M03B的详细配置清单)  价格:不含税(个人用户)280元 含税(公司用户)300元
豪华开发学习配置:(可以仿真调试,可以烧写芯片,可以实验演示)(适合PIC单片机学习,项目开发与生产烧写)(工厂或公司用户推荐)
 M09:M09=M06+M08(QL200开发板)           点击查看QL200开发板介绍        价格:不含税(个人用户)1100元 含税(公司用户)1160元
 M09B:M09B=M06+M08B(QL200B开发箱)       点击查看QL200B开发箱介绍       价格:不含税(个人用户)1200元,含税(公司用户)1270元

M07B详细配置清单
编号:M07B=(MCD2仿真调试器+MCD-DEMO2教字实验板)(适合PIC单片机学习,开发与生产)(可以仿真调试,可以烧写芯片,可以实验演示)
清单:
1、MCD2主机一台
2、QL1201编程模块一个(赠品)
3、MCD-DEMO2教学/学习实验板一块(含1602的LCD)
4、供学习用877A芯片一个(可反复擦写近万次)
5、直流电源一个
6、USB电缆一条
7、串口电缆一条
8、调试或下载用通信电缆A,B各一条
9、产品光盘一张/含编程实例,一些学习资料,软件
10、产品说明书一套/含MCD2详细说明书,MCD2快速入门,MCD-DEMO2说明书,MCD-DEMO2线路图.......
11、产品保修卡一张
M06详细配置清单
编号:M06=(MCD2仿真调试器)(适合开发与生产)(可以仿真调试 ,可以烧写芯片)
清单:
1、MCD2主机一台
2、QL1201编程模块一个(赠品)
3、直流电源一个
4、USB电缆一条
5、串口电缆一条
6、调试或下载用通信电缆A,B各一条
7、产品光盘一张/含编程实例,一些学习资料,软件
8、产品说明书一套/含MCD2详细说明书,MCD2快速入门,硬件连接说明......
9、产品保修卡一张
M03B详细配置清单
编号:M03B=(MCD-DEMO2教字实验板)(可以实验演示,不可以烧写与仿真)
清单:
1、MCD-DEMO2教学/学习实验板一块(含1602的LCD)
2、供学习用877A芯片一个(可反复擦写近万次)
3、直流电源一个
4、串口电缆一条
5、产品光盘一张(含编程实例,一些学习资料,软件)
6、产品说明书(含MCD DEMO2线路图)
7、产品保修卡一张

产品售后服务:
本公司所有产品均提供三个月包换,1年无条件免费维修的售后服务,同时我们也为大家提供免费的技术支持。PIC单片机论坛为你解决所有使用/学习过程中的问题。

其它MCD2的选购品:

编号 产品名称 介  绍 产品单价(不含税) 单价(开普票价)
M05D 学习教材 《PIC单片机基础教程》

《PIC单片机基础教程》这是一本网友推荐的教材,写得通俗易懂,对于没有单片机基础的朋友是一本不错的入门教材 (不单独邮购,只与本站套件一起出售) 查看详细介绍..

 22元  23元
M05 学习教材《PIC单片机实用教材-基础篇》新版

《PIC单片机实用教材-基础篇》可与本站PIC单片机学习工具配套,两者结合在一起可使PIC初学者在短期内掌握PIC单片机编程技术(不单独邮购,只与本站套件一起出售) 查看详细介绍.

  29.5元  31元
Q04 杜邦线 30CM长杜邦头连接线红黑各10条(可配套MCD-DEMO2使用) 10元 11元
Q01 12864汉字液晶模块(带字库) 12864汉字液晶模块(带字库)(可配套MCD-DEMO2/QL200/QL200B使用) 80元 85元
Q03

步进电机

可配套MCD-DEMO2/QL200/QL200B使用 20元 21元
M04

DS18B20数字测温芯片

芯片DS18B20(TO-92封装)一线通信数字测温芯片(可配套MCD-DEMO2/QL200/QL200B使用)

 12元  13元

【我们的联络方式】

公司:深圳市启点时代科技有限公司(开发板商城)
地址:深圳市龙岗中心城吉祥路风临国际中心B1911、A605
网址:http://www.99eda.com
Email:sales@99eda.com
电话:0755-25310164
手机:13560753314
Q Q: 772514771   578147708






姓 名: ☆☆ ☆☆☆ ☆☆☆☆ ☆☆☆☆☆
标 题:
内 容:
验证码:


购物首页 | 关于我们 | 业务联系 | 付款方式 | 留言/建议/投诉 | 在线帮助 | 公司位置示意图



电 话:0755-25310164
传 真:0755-25310167
E-Mail: sales@99eda.com 邮 编:518026
地 址:深圳市龙岗中心城吉祥路风临国际中心B1911
Copyright © 2008-2014 深圳市启点时代科技有限公司 All Rights Reserved
粤ICP备09178018号

业务联系/技术支持:
