红色飓风3代RC3-3S700AN--Xilinx FPGA--开发板商城

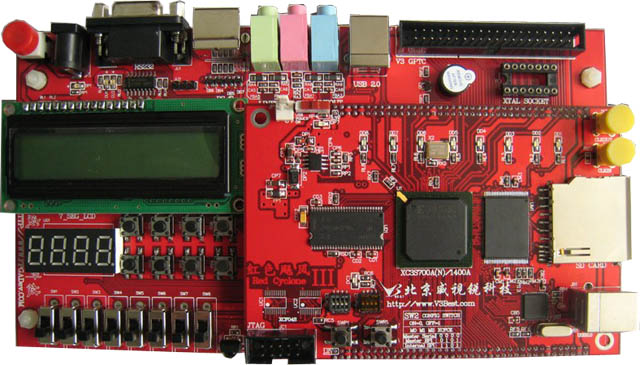

红色飓风3代RC3-3S700AN
销售状态: 已经停产
浏览次数:3775次 赠送积分:0 分
商品规格:
供 应 商:
商品价格: ¥0元
¥0元
市场价 商城价




此产品已停产,有库存,请电话核实!

简单介绍

【最新】国内唯一支持片内集成配置Flash的安全性FPGA模块,结构紧凑.集成USB2.0高速通信和大容量SD卡接口,同时提供120个独立IO和6路时钟及2个SMA接口. 套件也提供了一个多功能扩展底板,可以实现丰富的外围接口,如高速USB2.0接口,RS232串口等,为嵌入式电子产品设计提供了通用平台。

上两款产品,如单独购买核心板(不购买底板),则在原价格上再减200元。




【RC3-3S700AN产品清单】
1 RC3-3S700AN               1个
2 功能扩展底板              1块
3 全兼容USB下载电缆         1条
4 串口连接线                1条
5 USB连接线                 1条
6 5V, 2A电源                1个
7 标准的16×2液晶模块       1个
8 配套DVD光盘               1张

【RC3-3S700AN模块硬件配置】
  采用6层板工业标准精心设计:
 按此在新窗口浏览图片


1 FPGA主芯片: XC3S700AN
按此在新窗口浏览图片

2 4Mx16bit 高速SDRAM
 最高166MHz读写速度;
 按此在新窗口浏览图片

3 64MBit 快速FLASH
  支持最大单片128MBit 读写速度为75ns;
  灵活的页面方式,可以用来存储FPGA配置文件或者操作系统镜像文件;
按此在新窗口浏览图片

4 512K Byte 高速异步SRAM
   一片512K×8Bit的SRAM,独立的字节使能信号
按此在新窗口浏览图片


【红色飓风III代多功能底板硬件配置】
  采用工业标准精心设计:

1 音频接口
采用了TLV320AIC23这款TI公司生产的高性能立体声音频编解码器,该芯片同时高度集成了模拟电路功能.TLV320AIC23中的模数与数模转换器使用了多比特,Sigma一delta工艺,并在内部集成了高采样率的数字内插滤波器。该器件的数字传输字长可以是16, 20,24, 32bit,它支持8-96Wz的采样率。提供模数转换器的sigma-delta调制器决定了其三阶多比特结构,这种结构在采样率为96kRz的情况下能够达到90dB信噪比、从而可在小型低功耗设计中实现高保真录音
 设计实例提供了音频芯片的配置方法以及一个输入输出环路的功能实现。
按此在新窗口浏览图片

2 9针RS-232 串口
RS232是应用最为广泛的UART接口,可以方便的实现与计算机的数据通讯;
同时在调试基于FPGA的嵌入式操作系统时候,可以作为辅助调试接口,结果输出到主机的超级终端上面。
按此在新窗口浏览图片

3 PS/2鼠标,键盘接口
标准的鼠标、键盘接口,支持3.3V和5V设备,可以用来验证PS/2的接口协议,实现一个IO设备扩展。

4 USB2.0高速数据接口
采用了应用广泛,性能稳定的Cypress公司CY68013芯片实现了USB接口的扩展,能够与计算机之间实现高速的数据传递.提供了完整的设计实例,实现USB接口的读,写和读写双向操作,提供完整的主机上的VC++源代码和FPGA上的HDL源代码。
按此在新窗口浏览图片

5 SD卡接口
提供SPI模式用于SD卡接入
按此在新窗口浏览图片

6 二极管保护的40脚扩展接口
引出72个I/O管脚到2个40脚扩展接口,40脚扩展接口兼容标准IDE硬件驱动的排线电缆
按此在新窗口浏览图片

7 各种基础输入输出设备
  16x2标准字符型液晶模块
  4位七段数码管
  8位按键
按此在新窗口浏览图片

  16位发光LED管
  蜂鸣器
  8位波码开关
按此在新窗口浏览图片

 【配套软件
1.MicroBlaze开发工具EDK包括
     >Xilinx Platform Studio      10.1
     >Xilinx Platform Studio SDK  10.1
2.DSP算法开发软件
     >>Xilinx AccelDSP            10.1
     >>Xilinx System Generator    10.1
3 ISE 设计软件10.1 + Service Packs3
     支持全系列spartan3(A/E)、vritex4(E),CoolRunnerII等芯片
4 XPS 标准微处理器外设库
5 实验指导书,用户手册等
6 所有接口控制器源代码,实验程序原代码
