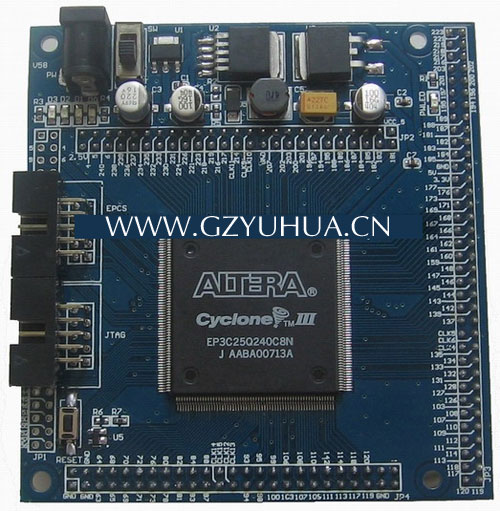

核心板简介:
FPGA核心板:多种核心板供选择,所采用的FPGA分别有: (1)Cyclone核心:EP1C12Q240C8、EP1C6Q240C8; (2)CycloneII核心:EP2C8Q208C8、EP2C5Q208C8、EP2C20Q208C8; CycloneIII核心:EP3C16Q240C8、EP3C25Q240C8; (3)SDRAM:8MByte; (4)Flash:8MByte; (5)EPCS1、EPCS4、EPCS16配置芯片:EP1C6和EP2C5核心板配备EPCS1;EP1C12和EP2C8以及EP2C20核心板配备EPCS4;EP3C16和EP3C25配备EPCS16(即容量为16Mb); (6)提供配置模式:JTAG和AS; (7)两个50Mhz有源时钟; (8)所有IO、Avalon总线、配置管脚等都通过4排插针引出,用户可以充分自由发挥,扩展更灵活; (9)4个LED; (10)一个复位按键。
核心板说明:SDRAM、Flash以及EPCS焊接在核心板的背面,核心板独成一NiosII最小系统。当用户不使用NiosII,希望把核心板当作FPGA核心板使用时,可以卸下SDRAM或Flash,或更简单地直接把这两个芯片的使能信号(SDRAM的CS#脚,Flash的OE#脚)在FPGA内部拉高即可,此时即成为FPGA最小系统板,可以使用所有的IO。 |
|
