1.1 概述

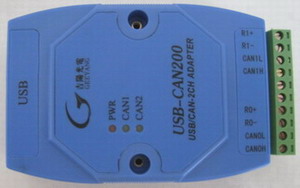

GY8508 USB-CAN200总线适配器是带有USB2.0接口和2路CAN接口的CAN总线适配器，可进行双向传送。
GY8508适配器可以被作为一个标准的CAN节点，是CAN总线产品开发、CAN总线设备测试、数据分析的强大工具。采用该接口适配器，PC可以通过USB接口连接一个标准CAN网络，应用于构建现场总线测试实验室、工业控制、智能楼宇、汽车电子等领域中，进行数据处理、数据采集、数据通讯。同时，USB-CAN接口适配器具有体积小、方便安装等特点，也是便携式系统用户的最佳选择。
GY8508适配器设备中，CAN总线电路采用独立的DC-DC电源模块，进行光电隔离，使该接口适配器具有很强的抗干扰能力，大大提高了系统在恶劣环境中使用的可靠性。
GY8508适配器配备厂家提供的CANTools工具软件，直接进行CAN总线的配置，发送和接收。用户也可以参考我公司提供的DLL动态连接库、VC/VB例程编写自己的应用程序，方便的开发出CAN系统应用软件产品。
利用吉阳光电的USB-CAN适配器进行二次软件开发时，您完全不需要了解复杂的USB接口通讯协议。
1.2 性能与技术指标
● USB与CAN总线的协议转换；
● USB接口支持USB2.0，兼容USB1.1；
● 支持CAN2.0A和CAN2.0B协议，支持标准帧和扩展帧；
● 2路完全独立的CAN总线接口,可分别设置CAN参数；
● 支持双向传输，CAN发送、CAN接收；
● 支持数据帧，远程帧格式；
● CAN总线数据的分析和解析，具备CAN总线分析仪的功能；
● CAN控制器波特率在5Kbps-1Mbps之间可选，可以软件配置；
● CAN总线接口采用光电隔离、DC-DC电源隔离，隔离绝缘电压：1000Vrms；
● 最大流量为每秒钟3000帧CAN总线数据；
● CAN接收缓冲区共3200byte，240个CAN帧（每个通道120个CAN帧）；
● USB总线直接供电，无需外部电源；
● 工作温度：0～70℃；
● 外壳尺寸：100mm*70mm，支持DIN导轨安装方式。
● 支持Windows XP/2000/Vista,同时支持Windows CE；
● 产品兼容性：函数库相似于广州周立功公司ZLG-USBCAN转换器
1.3 典型应用
● 双通道的独立CAN总线接口；
● 通过PC或笔记本的USB接口实现对CAN总线网络的发送和接收;
● 快速CAN网络数据采集、数据分析；
● USB接口转CAN网络接口；
● 工业现场CAN网络数据监控。
1.4 产品销售清单
1）GY8508 USB-CAN200 CAN总线接口适配器。
2）USB连接线一根，PC可以与USB-CAN卡直连。
3）光盘1张。（CAN总线通信测试分析软件CANTools，以及VC,VB,C#,Labview等例程、DLL，LIB等开发文件，用户手册，CAN总线相关资料等）；
1.5 技术支持与服务
货到10日内无条件退货；一年内免费维修或更换；终身维修服务。
