Byteblaster II/AT89S 通用下载电缆--下载线--开发板商城

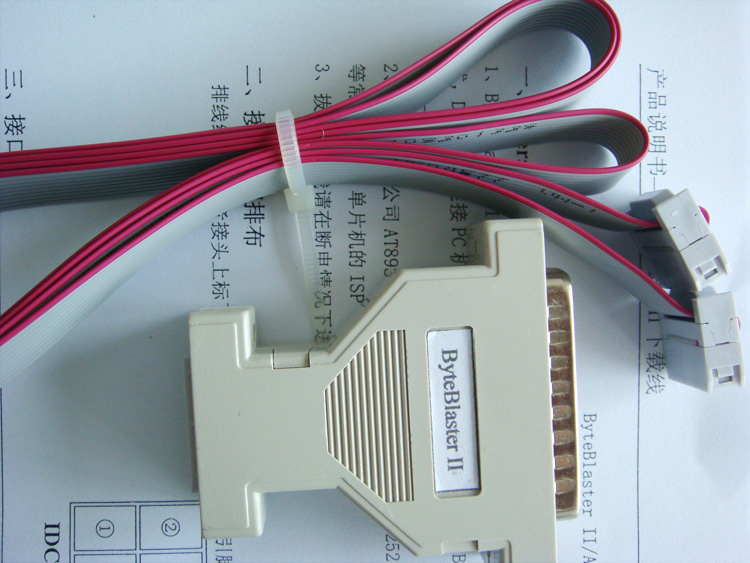

Byteblaster II/AT89S 通用下载电缆
销售状态: 本站销售,热卖中
浏览次数:18633次 赠送积分:10 分
商品规格:
供 应 商: 开发板商城
商品价格: ¥60元
¥60元
市场价 商城价


    采用防静电袋包装,配印刷版纸质说明书一份,JTAG/AS/ISP 3种模式接口定义一目了然,可同时兼容Altera CPLD/FPGA全系列的并口下载和AT89S52等单片机的ISP下载。

    批量生产,性能稳定可靠,出厂前在Altera CPLD/FPGA的JTAG、AS下载模式和 AT89S52 单片机的ISP下载模式下全部进行了测试,保证100%可用,标配120cm的10Pin延长线,生产测试中全部使用长达1.6m的延长线,下载稳定性一流,一次订购20条以上可按要求定制。

一、Altera  ByteBlaster II/AT89S通用下载电缆使用说明:

1、ByteBlasterII下载线是Altera最新一代并口下载电缆,适用于Altera CPLD/FPGA全部器件下载,同时支持JTAG、AS下载模式,DB25连接PC机并口,标准IDC10接口接芯片BitBlast口,兼容传统的ByteBlasterMV/ByteBlaster下载电缆,供电电压2.0V-5.0V。

2、支持Atmel公司AT89S51,AT89S52,AT89S53,AT89S8252等常用51单片机或兼容型号的ISP下载。

点击下载单片机ISP编程软件 ISPro.rar [首次使用需将配置文件改为pin_config/Altera_BYTEBLAST.ini,配置好后需关闭程序重新打开,详见里面的说明手册]

二、接头引脚排布

  10Pin排线红色线或者接头上标了“”的那端为第一脚,引脚分布关系如下:

 ②
 ①

IDC10接头引脚排布

三、接口定义

下表为JTAG模式接口定义:

 ①TCK  ②GND
 ③TDO    ④VCC
 ⑤TMS   ⑥NC
 ⑦NC    ⑧NC
 ⑨TDI    ⑩GND


下表AS模式接口定义:

 ①DCLK   ②GND
 ③CONF_DONE   ④VCC
 ⑤nCONFIG    ⑥nCE
 ⑦DATAOUT    ⑧nCS
 ⑨ASDL     ⑩GND

 下表为单片机ISP下载接口定义:

 ①SCK    【P1.7】  ②GND
 ③MISO  【P1.6】  ④VCC
 ⑤RESET 【Reset】  ⑥NC
 ⑦NC  ⑧NC
 ⑨MOSI  【P1.5】  ⑩ GND

备注:
1、NC表示无任何连接;
2、一次性订购20条以上可以按要求更改接口定义、下载线长度和接头类型,引脚定义和接头可以改为与客户设计的目标板兼容的形式,下载线长度可以做到1.6米以上。

产品清单:

1、ByteBlaster II/AT89S ISP并口下载板一块【带并口盒】
2、IDC 10Pin 120cm延长线一条
3、产品说明书一份
4、防静电包装袋一个

联系信息见网页底部



主题: 请教!
作者: 费 (2008/4/26 23:49:21) 125.64.53.85
内容: 请问有Lattice公司pDS4102-DL2的并口下载线,哪脚是一脚?
销售商回复:Lattice下载线请参考:
http://www.99eda.com/list.asp?id=51
