 开发板商城 >> CPLD/FPGA开发板 >> 下载线
点击浏览商品大图
Lattice 下载线--下载线--开发板商城
Lattice 下载线
销售状态: 本站销售,热卖中
浏览次数:11188次 赠送积分:50 分
商品规格:
供 应 商: 开发板商城
商品价格: ¥60元
¥60元
市场价 商城价


按照Lattice下载线标准电路制作,兼容JTAG/ISP模式,兼容Lattice公司的模拟器件、数字器件,下载线长度约120cm,直接使用ispVM即可下载。

提示:该下载线有10Pin和8Pin两种接口规格,购买请注意。

一、Lattice下载线图片:

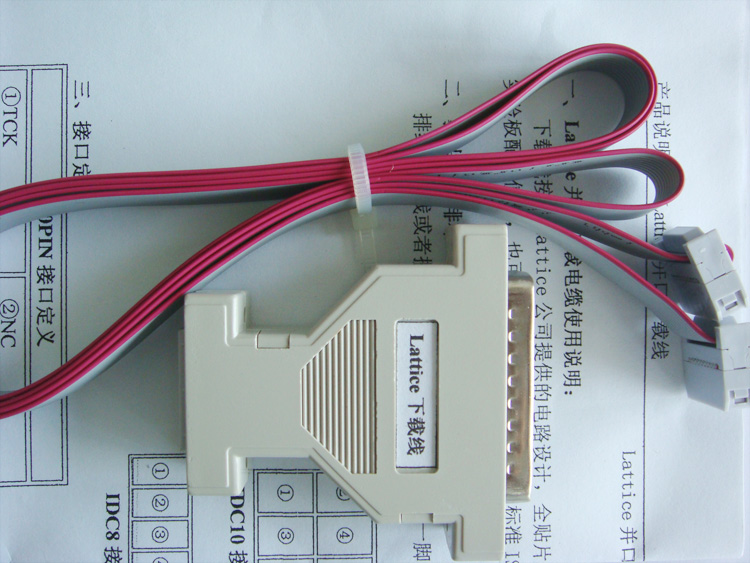

10Pin接口图示

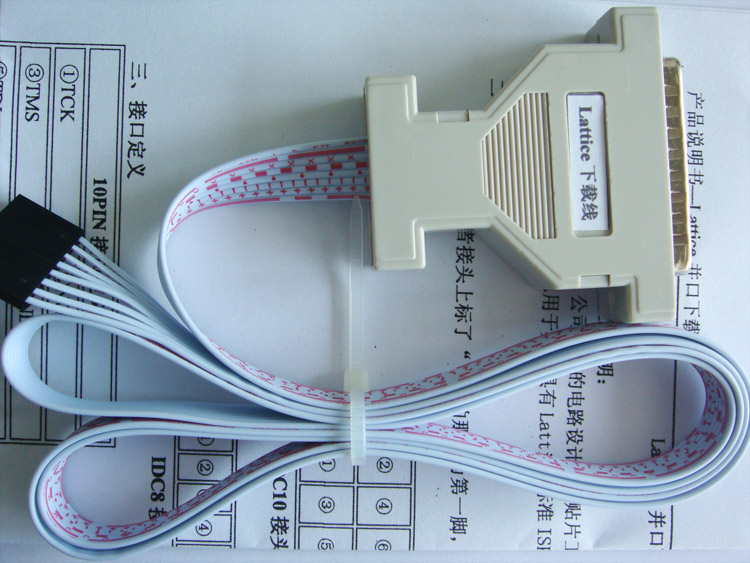

8Pin接口图示

二、接头引脚排布

  排线红色线或者接头上标了“”的那端为第一脚,引脚分布关系如下:

 IDC10接头引脚排布

IDC8 Pin接头引脚排布

三、接口定义

10Pin接口定义:

 ①TCK   ②NC
 ③TMS   ④GND
 ⑤TDI   ⑥VCC
 ⑦TDO   ⑧GND
 ⑨TRST   ⑩ENABLE

8Pin接口定义

Pin

引脚定义

1

VCC

2

TDO

3

TDI

4

ispEN

5

NC

6

TMS

7

GND

8

TCK

注:NC表示没有任何连接,直接悬空即可。

Lattice ISP接口和JTAG接口定义对照表:

ISP管脚名称

JTAG管脚名称

SDO

TDO

SDI

TDI

MODE

TMS

SCLK

TCK





主题: Lattice 下载线
作者: 李生 (2007/11/10 7:35:17) 210.83.229.254
内容: Lattice 下载线的接口可以做成6個Pin的嗎? DELL的服務器上CPLD的ISP接口是6Pin的。
销售商回复:我们提供的是10Pin的,非标准接口的需要定做,请致电0755-25310164或QQ:369108239
主题: Lattice 下载线
作者: 吴先生 (2006/12/20 2:23:31) 58.61.13.144
内容: 购买Lattice 下载线 ,请联系!
销售商回复:请联系客服:0755-25310164或者QQ:369108239
