我们通过长期的科研实践，针对各种开发任务和课题设计了EPF1K30/50开发试验板，如果容量不能满足您的要求本站还有更大容量的FPGA开发板(1k100)。这种开发板以被等多家单位用来作为算法和程序的验证，因为我们采用了目前比较先进可靠的贴片工艺设计生产，所以普遍反映功能完善、布局合理、运行稳定、体积小巧、系统可以稳定的运行在100M频率以上。是大学进行电子竟赛，和系统验证的强力工具。
开发板上有一个有源时钟插座，您可以根据的您的具体使用情况更换不同的有源晶振。开发板上有3.3V电源和2.5v电源输出，可以为您其它与开发板相连接的设备提供稳定的电源。开发板一般做为背板插在您的目标系统上，或是购买我们的EDA主板后直接插在上面运行。
由于我们将下载电路直接做这了电路板上，所以可以为用户提供稳定有效的下载，其下载电缆长达1.8米以上，所以可以不受以前因为下载线太短从而带来的工作不便的烦恼。只要将开发板和PC机并口相连就行了。

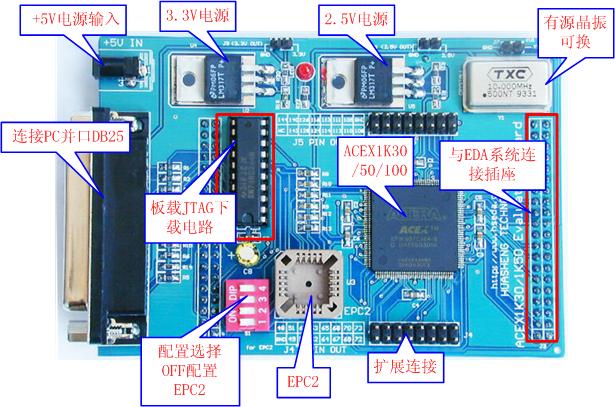

开发板上设有EPC2配置芯片插座，用户可以多次重新配置系统，同时也必不担心掉电以后又要重新配置的麻烦。当您要使用EPC2的时候请将配置开关打到OFF，并插上EPC2芯片，将您编译好的程序（.POF文件）下载到EPC2芯片里面。（注意绝对不能在通电的情况下拨动开关，否则将有可能损坏下载芯片）当您不使用EPC2配置芯片的时候要将它从开发板上取下，然后将开关拨到ON。然后使用我们提供的并口下载电缆与PC机连接，就可以将您编译好的程序（.SOF文件）下载到ACEX芯片里面就可以直接运行。注意如果不取下EPC2芯片将不能将程序下载到FPGA芯片。
我们已将芯片的所有有效I/O引脚都以引出，在旁边有对应的引脚标号，用户可以根据要求使用相应的引脚，不过由于FPGA的驱动能力有限，如果要驱动较多或较大的负载的时可以外接驱动芯片，有关问题可以参考ALTERA DATABOOK。 |
|
