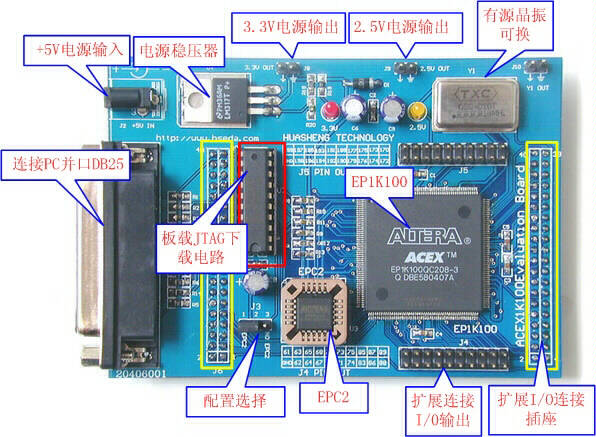

本评估板相对与以前的版本做了部分更新和改进,可以在板上插有EPC2配置芯片的情况下,不用取下就可以通过相应的EDA软件下载到所对应的目标芯片(EPC2或EP1K100)。如果板上没有EPC2芯片,请将J3跳到23,也就是(NoEPC2),如果有EPC2芯片将J3跳到12,(EPC2)。(注意不要在通电情况下跳拔J3,否则有可能损坏PLD芯片)这样使用就更加方便了。由于板上集成了JTAG下载电路,所以并口下载线可以长达3米以上也能正常下载,我们通过加延长线,达到5米以上也可以正常下载使用。这样做实验就比较方便,不再受因为下载线太短所带来不便。板上集成了电源部分,可以稳定的提供PLD芯片所需的3.3V和2.5V电源。由于板上的有源晶振不是直接焊接在板上,而是通过晶振插座插在评估板上面,所以,您可以根据您的具体要求更换不同频率的有源晶体。我们已经通过扩展连接插座和插头将芯片所有效I/O都已引出,也就是板上(J4,J5,J6,J7)。这样您就可以方便的和您的目标系统配合使用,也就是做为背板使用。这样就算是您的目标系统设计失败或损坏,也可以将该板取下插到新的目标系统上面正常使用,这样就缩短了开发时间并降低了研发成本。如果您觉得自己搭电路麻烦或周期比较紧,可以购买我们的EDA底板,我们的EDA底板已经包含了一般实验所有基本外设和相关功能。本评估板是研发人员和大学生进行电子竞赛和相关研究的强有力工具。 |
|
