◎ 概述

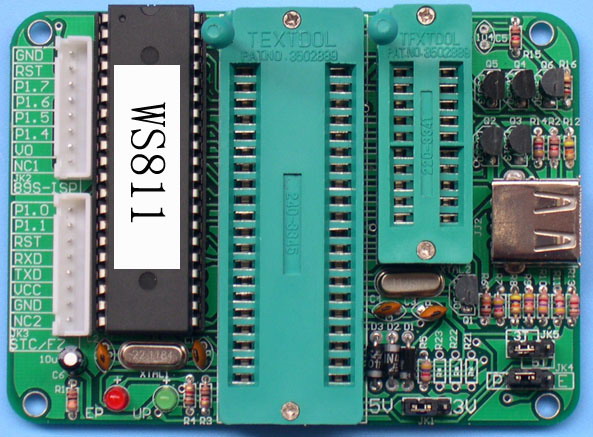

WS811 开发实验系统是一款全面支持 STC、ATMEL 与SST系列单片机的功能合一开发学习工具，是专门为广大51单片机学习者和开发人员而专门设计的；可谓“五脏具全”，性能卓越无与伦比，具有极高的性价比。
WS811 编程功能经过全面技术创新，可同时支持对外部开发系统的在线下载（ISP）方式和在锁紧座批量编程方式，充分体现面向用户的设计理念。方便灵活的编程方式，为用户消除单片机开发和烧写芯片的烦恼！
◎ 功能特点
● 51单片机学习板、实验板、开发板、编程器、仿真器、增强型ISP下载线在系统产品开发多功能合一。
● 采用CPU监控技术，自主开发的控制软件编程、实验的可靠性与准确性更高、更稳定。
● 特制 USB供电、串口通讯 二合一通讯线，使用方便，支持热插拔。
● 支持STC全系列51单片机 (STC单片机相关介绍资料请点击查看)，AT89S系列，AT89LP系列，SST89系列最新流行的51单片机的快 速编程、试验、在系统开发。如AT89S51,AT89LP2052,STC89C51RC,STC12C4052AD，SST89E58RD...等器件。
● 业内首创，AT89S系列，AT89LP系列，STC全系列芯片的开发实验实现与任何51编译器或摸拟仿真环境无缝连接,如Keil C, 伟福E6000.. .等。程序编辑、调试只需在Keil C、伟福等编译环境下进行，编译成功后自动进入调试无须手工切换界面。修改程序与仿真器一样方便。
● 可选超级微型51仿真头（兼做STC在线开发工具），可以直接对标准51内核的单片机进行在线仿真。直接使用
KeilC汇编、C语言双集成开发环境，独创CPU监控，不须硬件复位键，实现单步、断点调试，高达57600bps通信波特率，仿真调试得心应手。
● 集成AT/STC增强型下载线可代替仿真器在线反复做板外的任何51单片机开发实验调试，100%实时性；集成51仿真头接口。
● 提供增强型ISP下载线，实现在系统的实时开发调试编程，做到一般51仿真器无法完成的功能，全面真实调试单片机内部的看门狗，高速电压比较器，A/D转换器，四态端口的配置；SPI接口，内部的EEPROM，DATA FLASH，
内部RC振荡器等。
● 如果选用STC89C516RC等芯片，则51单片机就有高达64K内部程序空间。
● 可快速编程烧写（或在系统开发）STC及SST系列单片机，PC机软件直接使用STC，SST公版软件（可升级），支持的器件在不断的增加中。由于编程器自带监控程序，彻底解决STC及SST公版软件“每次下载编程需断电再上电（即冷启动）的麻烦，真正满足大批量生产及在系统开发的需要。
● 适用于学习实验、产品开发、量产用编程器和维护使用
◎ 支持器件列表
ATMEL系列
AT89S51 AT89S52
AT89S53 AT89S8252
AT89LS51 AT89LS52
AT89LS53 AT89LS8252
AT89LP2052 AT89LP4052
STC全系列 (高性能低价位无法解密的工业级51单片机) 编程、开发使用第三方软件（STC公版软件）；STC系列产品以其特高的性价比，在全国范围内一掀起应用的热潮。
重要提示：使用我公司产品，已经废除STC公版软件上的“每次下载编程要进行冷启动操作”，真正满足快速编程及在系统调试的需要，节约您宝贵的时间，大大提高了您的效率。这是我公司独有的功能。仅此价值就不低于200元。
40Pin 强抗干扰51兼容型（AD）20Pin 强抗干扰单周期增强型51（8位AD）28Pin 强抗干扰单周期增强型51（10位AD）
STC89C51RC STC89LE51RC
STC89C52RC STC89LE52RC
STC89C53RC STC89LE53RC
STC89C516RD STC89C58RD
STC89C516PCA STC89C58PCA
STC89C54PCA STC89C52PCA
STC89LV516PCA STC89LV58PCA
STC89LV54PCA
STC89LV52PCA
STC89LV516RD STC89LV58RD
STC89C54RD+ STC89LE55RD+
STC89C55RD+ STC89LE54RD+
STC89C56RD+ STC89LE56RD+
STC89C58RD+ STC89LE58RD+
STC89C516RD+ STC89LE516RD+
STC89LE516AD STC89LE58AD
STC89LE54AD STC89LE52AD
STC89LE516X2 STC12C0552 STC12C0552AD
STC12C1052 STC12C1052AD
STC12C2052 STC12C2052AD
STC12C3052 STC12C3052AD
STC12C4052 STC12C4052AD
STC12C5052 STC12C5052AD
STC12LE0552 STC12LE0552AD STC12LE1052 STC12LE1052AD
STC12LE2052 STC12LE2052AD
STC12LE3052 STC12LE3052AD
STC12LE4052 STC12LE4052AD
STC12LE5052 STC12LE5052AD STC12C5402
STC12C5404 STC12C5404AD
STC12C5406 STC12C5406AD
STC12C5408 STC12C5408AD
STC12C5410 STC12C5410AD
STC12C5412 STC12C5412AD
STC12LE5404 STC12LE5404AD
STC12LE5406 STC12LE5406AD
STC12LE5408 STC12LE5408AD
STC12LE5410 STC12LE5410AD
STC12LE5412 STC12LE5412AD
不断增加中……
▲ STC系列编程开发说明
● PC机软件直接使用STC公版软件，以后有升级版本可直接升级。
● 由于编程器自带监控程序，废除STC公版软件的第5步骤：“每次下载编程需断电再上电（即冷启动）的麻烦，真正满足大批量生产及在系统开发的需要。
● 如果你的目标系统有使用串口，请选择下次下载需判断P1.0及P1.1项。
● 产品同时支持5V或3V器件，编程下载前请先选择好跳线JK1。
● 如果你在系统开发实验，请把板上的下载连线按板上的标识与目标板相对应的引脚连接好，并选择自动刷新文件选项；特别注意的是：VCC为WS9600/WS812提供的5V或3V电源输出脚，只能用于对目标电路上的单片机芯片供电，故在做在线开发实验时单片机芯片的电源脚必须与其他外电路断开；部分单片机芯片如STC89C51RC，STC89C516RC等VCC可以不用连接，只使用GND RXD TXD RST 四条线即可。
SST 51单片机
WS811作为SST89xxx系列下载编程器的使用方法
SST89C54
SST89C58
SST89E554RC
SST89V554RC SST89E564RD
SST89V564RD
SST89E516RC
SST89V516RC SST89E58RD
SST89V58RD
SST89E54RC
SST89V54RC SST89E58RD
SST89V58RD
◎ 使用说明
▲ ATMEL系列编程开发说明与WS804一样，请参阅WS804说明。
▲ STC系列编程开发说明
● PC机软件直接使用STC公版软件，以后有升级版本可直接升级。
● 由于编程器自带监控程序，废除STC公版软件的第5步骤：“每次下载编程需断电再上电（即冷启动）的麻烦，真正满足大批量生产及在系统开发的需要。
● 如果你的目标系统有使用串口，请选择下次下载需判断P1.0及P1.1项。
● WS811同时支持5V或3V器件，编程下载前请先选择好跳线JK1。
● 如果你在系统开发实验，WS811上提供了7芯增强型ISP下载线，请把下载连线按板上的标识与目标板相对应的引脚连接好，并选择自动刷新文件选项；特别注意的是：VCC为WS811提供的5V或3V电源输出脚，只能用于对目标电路上的单片机芯片供电，故在做在线开发实验时单片机芯片的电源脚必须与其他外电路断开；部分单片机芯片如STC89C51RC，STC89C516RC等VCC可以不用连接，只使用GND RXD TXD RST 四条线即可。
对于DIP40封装的，可使用WS999下载型仿真头直接插入目标单片机插座。
驱动程序下载
▲ WS811驱动程序下载
▲ WS811A/B支持STC编程开发工具驱动程序下载
▲ Keil7.06 C51单片机C语言软件下载
▲ SST系列单片机ISP/IAP下载编程驱动程序下载
▲ WS811用户手册下载 |
