一、概述
WS2566 开发学习系统是一款全面支持 STC全系列、AT89S系列 、AT89LP系列与SST系列单片机的功能合一开发学习工具，是专门为广大51单片机学习者和开发人员而专门设计的；可谓“五脏具全”，性能卓越无与伦比，具有极高的性价比。 学习实验→ 开发设计→ 生产，一板搞定，不必再购买其它仿真器、编程器。
WS2566 编程功能经过全面技术创新，可同时支持对外部开发系统的在线下载（ISP）方式和在锁紧座批量编程方式，充分体现面向用户的设计理念。方便灵活的编程方式，为用户消除单片机开发和烧写芯片的烦恼！支持近100种以上51单片机型号。
二、产品特点
● 51单片机学习板、实验板、开发板、编程器、仿真器、增强型ISP下载线、在系统产品调试开发多功能合一。
● 同时支持板内及板外任何51单片机项目在系统调试开发。无需再购买编程器、仿真器，一板搞定！！！
● 集成51波特率计算工具，定时器计算工具，数制转换工具，串口调试工具，强大的串口调试工具在程序调试中可
实现其它仿真器无法实现的功能---在实时全速运行中传回任意变量，修改变量值，调用函数或子程序，模拟键
盘...等！！！
● 采用CPU监控技术，自主开发的控制软件编程、实验的可靠性与准确性更高、更稳定。
● 特制 USB供电、串口通讯 二合一通讯线，使用方便，支持热插拔。
● 支持STC全系列51单片机 (STC单片机相关介绍资料请点击查看)，ATMEL-AT89S系列，SST89系列最新流
行的51单片机的快速编程、试验、在系统开发。1如AT89S51,AT89LP2052,STC89C51RC,STC12C4052AD，STC5401AD，
SST89E58RD...等计近百种以上器件。
● 业内首创，AT89S系列、AT89LP系列、STC系列芯片的开发实验实现与任何51编译器或摸拟仿真环境无缝连接,如Keil C, 伟福E6000.. .等。程序编辑、调试只需在Keil C、伟福等编译环境下进行，编译成功后自动进入调试无须手工切换界面。修改程序与仿真器一样方便。
● 可选超级微型51仿真头（兼做STC在线开发工具），可以直接对标准51内核的单片机进行在线仿真。直接使用
KeilC汇编、C语言双集成开发环境，独创CPU监控，不须硬件复位键，实现单步、断点调试，高达57600bps通信
波特率，仿真调试得心应手。
● 板上提供12大经典实验，1扩展PS2键盘/鼠标实验，增加LCD1602液晶实验，继电器控制、红外遥控器解码实验。
● 集成AT/STC增强型下载线可代替仿真器在线反复做板外的任何51单片机开发实验调试，100%实时性；集成51仿真
头接口。
● 提供增强型ISP下载线，实现在系统的实时开发调试编程，做到一般51仿真器无法完成的功能，全面真实调试单
片机内部的看门狗，高速电压比较器，A/D转换器，四态端口的配置；SPI接口，内部的EEPROM，DATA FLASH，
内部RC振荡器，高速单周期增强型51单片机，如：STC12C2052AD，STC12C5401AD等。
● 可快速编程烧写（或在系统开发）STC及SST系列单片机，PC机软件直接使用STC，SST公版软件（可升级），支持的器件在不断的增加中。由于编程器自带监控程序，彻底解决STC及SST公版软件“每次下载编程需断电再上电（即冷启动）的麻烦，真正满足大批量生产及在系统开发的需要。
● 适用于学习、产品开发、量产和维护使用

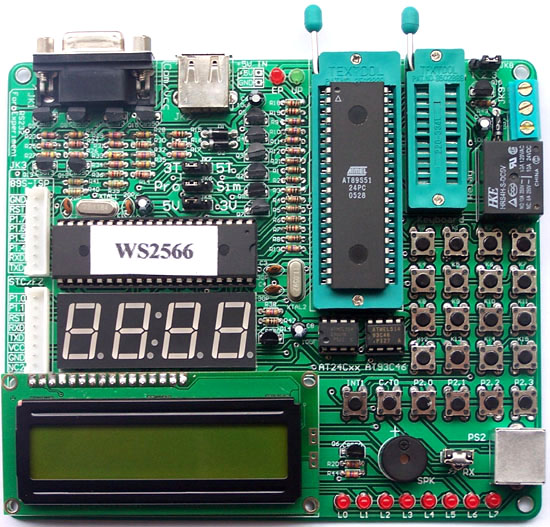

三、产品图片
四、板载资源及应用范例
板载资源应用范例（大部分见产品光盘，不断增加中）
8路LED
4位LED数码管
蜂鸣器
4x4 行列键盘
2个独立键盘
PS/2 键盘/鼠标接口
红外遥控实验
1602字符型液晶
一路继电器输出控制
I2C串行EEPROM 24C01
SPI串行EEPROM 93C46
串口通讯电路
外部中断
外部计数
STC、AT专用ISP下载线
五、支持器件列表
ATMEL系列 （编程、开发使用自主开发的软件）
AT89S51 AT89S52
AT89S53 AT89S8252
AT89LS51 AT89LS52
AT89LS53 AT89LS8252
AT89LP2052 AT89LP4052
STC全系列 (高性能低价位无法解密的工业级51单片机) 编程、开发使用第三方软件（STC公版软件）；STC系列产品以其特高的性价比，在全国范围内一掀起应用的热潮。
重要提示：使用我公司产品，已经废除STC公版软件上的“每次下载编程要进行冷启动操作”，真正满足快速编程及在系统调试的需要，节约您宝贵的时间，大大提高了您的效率。这是我公司独有的功能。仅此价值就不低于200元。
40Pin 强抗干扰51兼容型（AD） 20Pin 强抗干扰单周期增强型51（8位AD） 28Pin 强抗干扰单周期增强型51（10位AD）
STC89C51RC STC89LE51RC
STC89C52RC STC89LE52RC
STC89C53RC STC89LE53RC
STC89C516RD STC89C58RD
STC89C516PCA STC89C58PCA
STC89C54PCA STC89C52PCA
STC89LV516PCA STC89LV58PCA
STC89LV54PCA STC89LV52PCA
STC89LV516RD STC89LV58RD
STC89C54RD+ STC89LE55RD+
STC89C55RD+ STC89LE54RD+
STC89C56RD+ STC89LE56RD+
STC89C58RD+ STC89LE58RD+
STC89C516RD+ STC89LE516RD+
STC89LE516AD STC89LE58AD
STC89LE54AD STC89LE52AD
STC89LE516X2 STC12C0552 STC12C0552AD
STC12C1052 STC12C1052AD
STC12C2052 STC12C2052AD
STC12C3052 STC12C3052AD
STC12C4052 STC12C4052AD
STC12C5052 STC12C5052AD
STC12LE0552 STC12LE0552AD
STC12LE1052 STC12LE1052AD
STC12LE2052 STC12LE2052AD
STC12LE3052 STC12LE3052AD
STC12LE4052 STC12LE4052AD
STC12LE5052 STC12LE5052AD STC12C5402
STC12C5404 STC12C5404AD
STC12C5406 STC12C5406AD
STC12C5408 STC12C5408AD
STC12C5410 STC12C5410AD
STC12C5412 STC12C5412AD
STC12LE5404 STC12LE5404AD
STC12LE5406 STC12LE5406AD
STC12LE5408 STC12LE5408AD
STC12LE5410 STC12LE5410AD
STC12LE5412 STC12LE5412AD
不断增加中……
SST全系列 (工业级51单片机) 编程、开发使用第三方软件（SST公版软件）
WS2566系列产品作为SST89xxx系列下载编程器的使用方法
SST89C54
SST89C58
SST89E554RC
SST89V554RCSST89E564RD
SST89V564RD
SST89E516RC
SST89V516RCSST89E58RD
SST89V58RD
SST89E54RC
SST89V54RCSST89E58RD
SST89V58RD
六、标准配套 330元/套
WS2566开发实验板 1 块
AT89S51 1 片
USB供电、串口通讯二合一专用线 1 条
DB9双头串口通讯线 1 条
8芯下载线 1 条
产品光盘 1 张 查看→ WSXXX系列产品随机赠送光盘资料目录
七、选配件
51仿真模头 (选配件)50元/片
▲ 象常见仿真头一样插入开发目标板进行在线仿真调试KEIL 51仿真环境，支持汇编、C语言混合调试，可单步、断点、全速运行调试程序；可参考变量、RAM变量，高达57600BPS波特率。
▲ 把IC座上的仿真芯片换成STC89XX系列芯片，通过板上的增强型下载接口的连接，插入开发目标板进行在线全速实时调试。全面真实反映STC89XX系列芯片的内部资源。
▲ 所支持产品WS2511/WS2566,WS811，WS812，WS9600，WS9700等。
型号：WS9000 单片机万用ISP编程实验座/数字电路实验板（双功能）
▲ 万用ISP编程座：把相应的下载信号线，电源，地等按相应的引脚连接好，即可象常见的编程器一样使用了。
▲ 双面电路板设计，焊盘特别设计，反复焊接不会脱落。
适用于任何ISP下载线，如：AT89S系列，AVR系列，STC系列，SST系列，PIC系列，MS430系列......等8-40引脚的芯片。
▲ 延伸应用：按以上的连接方法连接好后，芯片上所有的I/O脚都对应于长焊盘，您可通过引线做任何单片机及数字电路实验了。
售价：20元/套
八、相关下载
▲ WS2566驱动程序下载
▲ WS2566支持STC编程开发工具驱动程序下载
▲ Keil7.06 C51单片机C语言软件下载
▲ SST系列单片机ISP/IAP下载编程驱动程序下载
▲ 用户手册下载
▲ 下载实验指导书
▲ 原理图下载
▲ 可直接运行的代码下载（HEX）
▲ 源程序下载（更多在随机赠送的光盘中）
▲ 51综合测试源代码下载
▲ AVR综合测试源代码下载
▲ WSXXX单片机综合开发学习实验手册下载（在随机赠送的光盘中）
▲ 常用热门器件下载
▲ Keil C51 V7.06下载
▲ 单片机开发实验常用工具下载
▲ 伟福E6000摸拟仿真软件下载
▲ 单片机综合开发系统其它参考源程序（C51）下载
▲ 串口调试工具在WS803A等系列产品中的应用
▲ WSXXX单片机综合开发实验系统问答
▲ EWB512电子仿真软件 5.12
▲ 定时器计算工具下载(51单片机)
▲ 串口调试工具下载
▲ 51单片机教程
▲ 波特率计算工具下载(51单片机)
。。。。。。
500多兆单片机学习开发常用资料软件尽在随机赠送的光盘中 |
|
