收发器入门套件组成

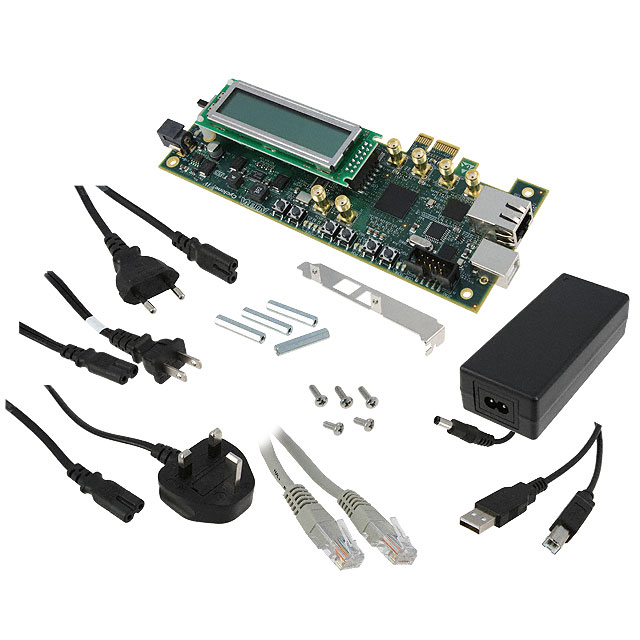

Cyclone IV GX收发器入门套件包括：

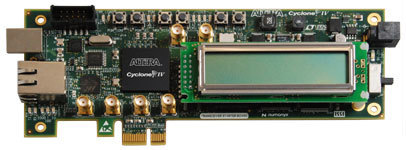

• Cyclone IV GX收发器入门板(参见图1)
  • 安装的器件
    • Cyclone IV GX EP4CGX15BF14C8N FPGA
  • 配置状态和设置单元
    • MAX^®II CPLD EPM2210系统控制器，支持闪存被动串行(PS)配置。
    • 用于Quartus II Programmer的嵌入式USB-Blaster™
    • 用于外部USB-Blaster的JTAG插头
    • Altera EPCS串行配置器件
  • 时钟
    • FPGA时钟源：50 MHz、125 MHz和SMA时钟输入
    • 其他板上振荡器：6 MHz、24 MHz和25 MHz
  • 通用用户输入/输出
    • LED
    • 两行字符LCD显示屏
    • 按钮和DIP开关
  • 存储器件
    • 16 MB闪存
    • 2 MB同步SRAM
  • 元件和接口
    • PCIe边沿连接器
    • 10/100/1000BASE-T以太网PHY，提供RJ-45连接器，以及与SMA连接器连接的一个收发器(需要对电路板稍作修改)。
    • 板上电源测量电路
  • 电源
    • 笔记本计算机直流输入
    • PCIe边沿连接器
    • Linear Technology的电源管理解决方案
      • 电源稳压器：LT3027和LT3023
      • 降压开关稳压器：LT3510
      • ADC：LTC2418
  • 其他特性
    • PCIe薄型(6.6" x 2.713")电路板格式
    • 符合有害物质限制（RoHS）
• 电源适配器和电缆

可以通过下面的表2下载Cyclone IV GX收发器入门套件设计实例和文档。包括以下组成：

• 设计实例
  • 电路板更新入口，含有Nios^®II 处理器网络服务器，支持远程系统更新。
  • 电路板测试系统 (BTS)
• 完整的文档
  • 用户指南
  • 参考手册
  • 电路板原理图和布板
  • 材料表

套件使用不需要许可的Quartus II 网络版软件，可以通过这一链接下载。包括以下工具：

• Quartus II网络版软件(仅Windows)
  • MegaCore^®IP库，包括PCI Express、三速以太网和Nios II处理器MegaCore功能(可以通过OpenCore Plus进行IP评估)
• ModelSim^®-Altera入门版软件
• Nios II嵌入式设计包
