开发板接口与主要器件描述

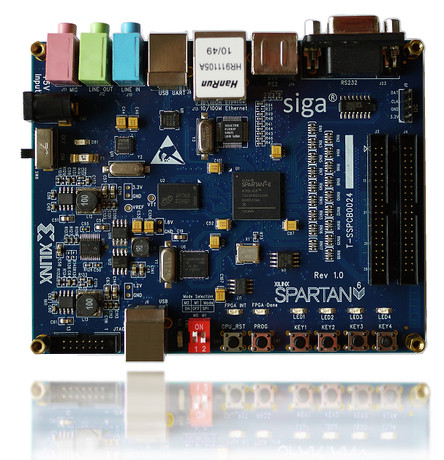

产品写真

出货清单

• Siga-S16 FPGA开发板一块
• Xilinx USB platform下载器一个
• 5V/2A开关电源一个
• 铜柱螺丝一套
• 配套光盘，资料和软件
• USB cable一根
• 包装盒一套

Siga-S16采用的芯片与其它FPGA芯片的资源比较

Siga-S16 FPGA开发板介绍

• FPGA: XC6SLX16-2CSG324 Spartan-6系列@Xilinx
• FPGA配置:
  • 8MB SPI Flash@Numonyx
  • 14pin双排2.0mm间距JTAG接口
• Memory:
  • 板载128MB DDR2 SDRAM@Micron
  • 8MB SPI Flash@Numonyx
• 接口资源
  • 10/100M以太网RJ-45接口,采用芯片RTL8201@Realtek
  • USB2.0高速通信, CY68013A@ Cypress
  • 音频接口，支持麦克风输入，音频输入及立体音音频输出，WM8731@Wolfson
  • USB转UART通信，CP2102@Silicon Labs
  • DB9式RS232接口（母口）
  • PS/2键盘、鼠标接口
  • 一个标准SD卡座
• 扩展接口:
  • 2路IDC 40pin 2.0mm间距GPIO接口
  • 一路60pin FPC（与两路IDC40复用）
  • 外部I2C用户接口(1x4 Header)
• 时钟:
  • 板载50MHz振荡器
• 控制和显示:
  • 4个按键
  • 2路拨码开关
  • 4个LED
• 电源:
  • 5V/2A电源适配器
  • DDR2电源解决方案@TI
  • FPGA电源解决方案@MPS

6层PCB沉金工艺

       许多朋友都会关心是PCB是几层，Siga-S16 FPGA开发板采用6层PCB沉金工艺，目的只有一个保证信号质量。其实这类板卡，4层的走线也能走的出来，但是如果采取4层PCB的话，那就几乎不太可能有一个完整的电源和地层，也就是做高速信号走线没有了参考平面，那么PCB生产厂商几乎不可能控制走线的阻抗。

丰富的学习资料

Siga-S16光盘资料结构：

Siga-S16 FPGA开发板资料

|-------01_用户手册

|-------02_Siga-S16快速上手

|-------03_原理图

|-------04_PCB_顶层底层丝印图

|-------05_芯片数据手册

|-------06_UCF

|-------07_ Siga-S16参考例程之Verilog

|-------08_ Siga-S16参考例程之Microblaze

|-------09_Tools

|-------10_FPGA学习资料

|-------11_Verilog教程

|-------12_Xilinx官方资料

|-------99_其它

资料持续更新中

参考例程说明，步骤很详细，可谓手把手的教您：

源程序源码公开，豪无保留：
