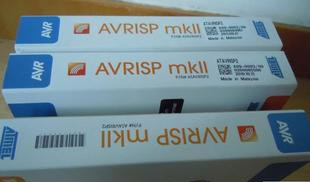

ATMEL推出的新一代AVRISP下载器:AT AVR ISP mkII下载器,具备USB接口,ISP功能及性能非常不错。
· 支持的软件
AT AVR ISP MKII下载器
- 直接支持AVRStudio、WINAVR(GCC)
- 支持IAR、ICCAVR、CVAVR等生成的烧写文件
(点击查看各类软件开发流程)
· 支持的器件
AT AVR ISP MKII下载器
- 支持所有带ISP接口的AVR(主流的AVR都带有ISP接口)
- 支持具备PDI接口的ATxmege系列
- 支持AT86RF401/AT89S51/AT89S52(下载S51/S52时,推荐MCU的RESET只连接下载器,不连接外部复位电路
说明:
(1)程序越大,编程绝对时间越长,但相对时间则越短,这是起始命令,PC反应速度等因素导致的。
(2)以上测试基于AVR,若用于烧写51型号,则烧写速度较低。
(3)几乎所有AVR MCU出厂时的时钟源使用的是内部1M振荡源,而下载器的下载速度必须低于AVR MCU时钟源的1/4,也就是必须低于250K。初次接入PC机,请根据AVR的实际时钟源,设置相应的烧写速度。对于具备高速时钟源的AVR,如ATMEGA168-20AU若时钟源设置为20M,可采用4M烧写速度,2秒写完16K FLASH ROM!极速烧写体验!
· 采用USB接口连接PC机
AT AVR ISP MKII下载器
- 采用PDIUSBD12,实现高速的USB通信。
· 与目标板的连接接口
AT AVR ISP MKII下载器
- ATMEL指定的ISP_10PIN标准接口
- ATMEL指定的ISP_6PIN标准接口(使用ISP10PIN转ISP6PIN适配线)
- 用户自定义ISP接口(使用彩色散头适配线)
· 固件可升级
日后,ATMEL将会推出更多AVR型号,亦会将新的器件型号添加入AVRStudio的器件支持列表,当您在未来开发中需要使用最新的型号,升级AVRStudio,升级固件程序,便得以支持新的型号!
· USB供电
当使用USB连接PC机时,调试器自身由USB供电,但不对外供电(目标板则需要供电)!
1) AVRISP User Guide
2) AVR069: AVRISP mkII Communication Protocol
原装AT AVRISP mk2下载器更多详细资料请查看:
http://www.atmel.com/dyn/resources/prod_documents/doc8015.pdf
原装AT AVRISP mk2的操作指南请查看:
http://www.atmel.com/dyn/resources/prod_documents/AVRISPmkII_UG.pdf
