产品简介

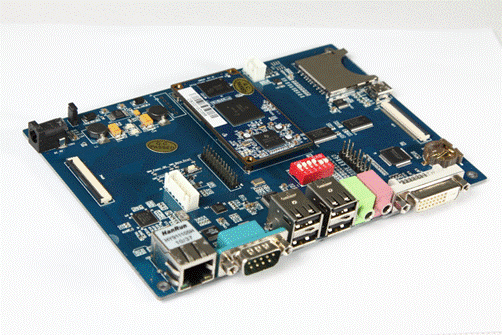

由（EMA）自主研发的EVM3730是一款基于SOM3730的开发板，在设计上兼容EPIC标准并使用可扩展结构，通过稳定的B2B接口与SOM3730的连接，将DM3730绝大部分的功能予以实现，帮助客户充分利用DM3730处理器资源的同时方便客户利用DM3730进行产品开发。
EVM3730拥有非常丰富的外设资源，其中包括以太网、串口、USB Host、USB OTG、音频输入输出接口、DVI接口、LCD接口（支持触摸）、JTAG调试接口、SD卡槽以及众多扩展接口如WiFi和蓝牙模块接口等。支持分辨率可达1920x1080，支持多种显示输出，例如DVI、LCD、S-Video和AV复合视频输出。支持多种标准的30FPS的720P视频编解码。支持Linux、Android、WINCE6.0等多种嵌入式操作系统。
EVM3730针对Linux平台提供X-Loader、U-boot、Linux Kernel（V2.6.32）和UBIFS文件系统。对TI发布的PSP软件套件进行优化改进，并提供相应的开发工具，帮助客户围绕DM3730构建自己的产品，是理想的产品软件开发平台。针对Android操作系统进行优化处理，提供完善的系统和常见的应用软件支持，是实现便携式移动互联网设备的首选。
 1.1 EVM3730 产品规格
硬件规格
| SOM3730 |
DM3730 |
1GHz ARM Cortex™-A8内核
800MHz TMS320C64x+ DSP
POWERVR SG™ 2D/3D图形加速处理引擎 |
| RAM |
256MByte/512MByte LPDDR |
| Flash |
256MByte/512MByte/1GByte Nand Flash |
| 以太网 |
1x 10M/100M高性能以太网RJ45接口 |
| 串口 |
1x 5线RS232接口（TX,RX,CTS,RTS,GND） |
| 1x 3.3V 5线UART（TX,RX,CTS,RTS,GND） |
| USB Host |
4x USB 2.0高速Host |
| USB OTG |
1x USB 2.0高速OTG（可用作Device） |
| JTAG |
1x 14Pin TI标准JTAG |
| 音频 |
1x 3.5mm音频输出接口 |
| 1x 3.5mm麦克风输入接口 |
| DVI-D |
标准DVI-D输出接口 |
AV/S-Video
视频输出 |
支持下列标准：
NTSC-J, M
PAL-B, D, G, H, I
PAL-M
CGMS-A |
| SD卡槽 |
MMC/SD/SDIO/SDHC卡槽，最高支持32GByte容量 |
| 铁电存储器（可选） |
64Kbit/128Kbit/256Kbit/512Kbit无限次擦写高速铁电存储器 |
| 安全与加密（可选） |
内置硬件加密与硬件验证机制 |
| RTC |
内置RTC电池座，使用CR1220电池供电 |
| 按钮 |
1x 可编程用户中断按钮 |
| 1x RESET按钮 |
| 1x WARMRESET按钮 |
| 1x POWERON按钮 |
| LED指示灯 |
2x 电源指示灯 |
| 启动模式选择开关 |
1x 6位启动模式选择拨码开关 |
| 电源接口 |
1x 5V 2A DC电源接口 |
| 1x 5V 2A机内电源接口 |
| 扩展接口 |
1x 3.3V LCD模块接口（支持触摸） |
| 1x 1.8V WIFI模块接口 |
| 1x 1.8V GPMC高速总线接口 |
软件规格
| Linux |
启动代码 |
版 本 |
x-load-1.5.0 u-boot 2009.11 |
| 启动方式 |
支持从NandFlash和SD卡启动 |
| 下载方式 |
支持串口和网络下载 |
| 内核 |
内核版本 |
Linux2.6.32 |
| 支持文件系统格式 |
EXT3/NFS/ JFFS2/UBIFS |
| 系统指示灯 |
LED灯驱动 |
| Serial port |
提供驱动 |
| RTC |
硬件时钟驱动，保存系统时间 |
| Ethernet |
10/100M以太网卡驱动 |
| USB host |
USB host驱动 |
| USB device |
USB device驱动 |
| LCD |
LCD驱动 |
| Touch Screen |
Touch Screen驱动 |
| MMC/SD |
提供驱动 |
| AUDIO INPUT/OUTPUT |
提供驱动 |
| TCP/IP |
提供完整的TCP/IP协议 |
| 配置系统和服务 |
ifconfig,route等 |
用于网络配置及相关服务程序 |
| 基本工具 |
常用命令 |
cat,chmod,echo,free,init,kill,ls,mkdir,mount,ps,
reboot,rm,lsmod,rmmod等 |
| WinCE6.0 |
BIOS |
x-loader |
SD and NAND FLASH |
| e-boot |
SD and NAND FLASH |
| OAL |
OAL module |
REBOOT |
| Watchdog |
| RTC |
| KITL module |
RNDIS KITL |
| 驱动支持 |
Ethernet |
提供驱动 |
| Touch Screen |
提供驱动 |
| AUDIO INPUT/OUTPUT |
提供驱动 |
| MMC/SD |
提供驱动 |
| LCD |
提供驱动 |
| Serial port |
提供驱动 |
| OTG |
提供驱动 |
| TCP/IP |
提供完整的TCP/IP协议 |
| Android2.2 |
内核版本 |
Linux2.6.32 |
| 驱动支持 |
Serial port, RTC, Ethernet, LCD, Touch screen
MMC/SD , USB OTG, USB , Audio input/output |
主要应用
- 高端GPS定位系统
- 人脸识别监控系统
- 车载信息娱乐系统
- 便携式设备
- 高端工业设备、仪表
- 医疗设备
- 智能家居系统
- 2D/3D游戏机产品
