产品简介

TMS320F2808    主频100M

SRAM            片内：18K ×16位，0等待

FLASH           片内：64K×16位，36ns

ROM             片内：BOOT ROM  4K×16位

                    片内：OPT ROM   1K×16位，36ns

A/D             片内：2×8通道，12位分辨率，160ns转换速率，0—3V输入量程

SCI 异步串口    2通道，MAX3232,1通道RS485

CAN总线        1通道，符合CAN2.0规范，最高传输速率1Mbps

工作温度        -45—85℃

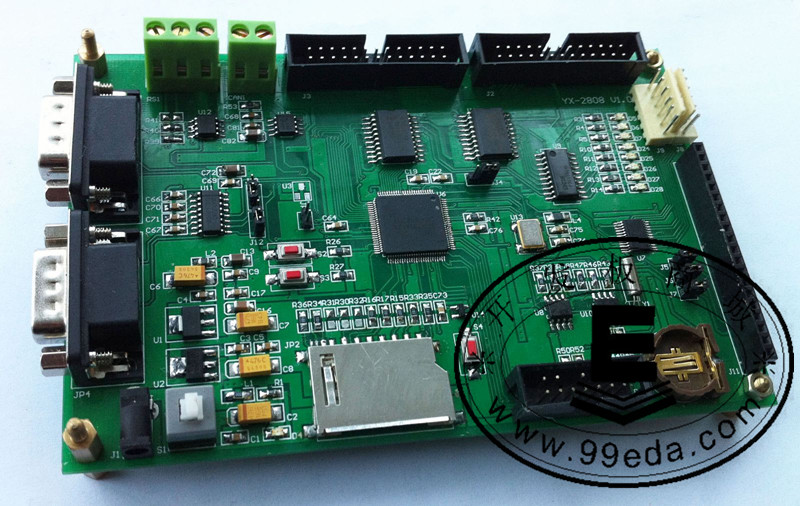

基本配置

 开发板上有12路EPWM输出接口，采用74HC245驱动芯片，5V输出，可以直接驱动光耦等。

开发板上有12路0-3V输入范围的、12精度的ADC输入接口，采用3V稳压二极管，防止输入电压超过3V，而损害主芯片2808。

开发板上有SD接口，可以外挂移动SD卡，实现海量存储，最大可以达到2G。

开发板上有12864液晶LCD接口，利用串行访问，可实现人机交换界面。

开发板上有两路路MAX3232转换电路，方便与上位机通信。而且外扩了一片MAX485，可以实现工业级别的485串行通信。

开发板有一路CAN2.0转换电路，最高通信速度可以达到1M。。

开发板上有4路ECAP捕捉接口，采用3384电压转换芯片，可以直接接收5V电平信号。

开发板有8个发光二极管，可用于调试程序和监测等。

开发板有一个X1226实时时钟。

开发板有一片1KB的I2C EEPROM，用户还可以换成256KB的EEPROM。

开发板有手动复位按钮，方便用户复位操作。

开发板上有两个外部中断按钮。

应用领域

       本公司的TMS320F2808开发板专门针对各高校、研究所、研发企业研发需求专门设计，可以满足基于TMS320F2808开发的所有应用，质量可靠、工作稳定、学习代码丰富。主要适用于一下几个领域：

工业控制应用、电机控制、运动控制等

新能源 光伏发电、风力发电、电网滤波等

汽车电子 电动汽车控制

航空电子和国防 雷达、制导

通信与电信 基站

电源 高频电源、开关电源等

例程介绍

      1) GPIO 实验

    2) 定时器实验

    3) ADC转换实验

    4) CAN自测实验

    5) SCI串口实验

    6) PWM实验

    7) CAP实验

    8) QEP实验

    9) I2C实验

   10) LCD液晶实验

   11) SPI实验

   12) 外部中断实验

附件清单

   只买2808开发板

包装盒
