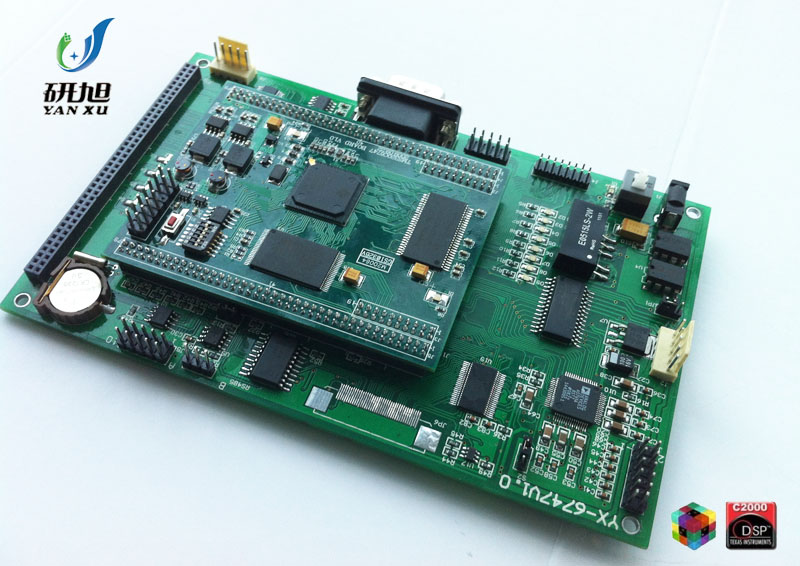

产品简介

     YXDSP-C6747系列开发板是自主研发的，针对高校，研究院和中小企业小批量设计的需求而研

发的。该开发板可以满足基于所有C6747开发时的所有应用。YXDSP-C6747开发套件功能强大，代码丰富，方便使用。

在国内，我们的产品已经成为众多的国家级科研院所，大学，国家重点实验室，电力，通讯，工业，医疗类公司指定的开

发工具。

    YXDSP-C6747基于TMS320C6747低功耗应用处理器，主频可达300MHZ，便于实现数据处理，工业控制，电机

控制等场合。此款DSP芯片性能高，非常适合工业现场应用。最低的功耗和丰富飞外设接口，使其具有良好的便携性和有

线应用。精度高，动态范围宽，具有24/32位精确浮点型DSP核心。通过高性能一体化和低定价，能够有效降低系统成

本。具有20倍低于标准备用电源和1/3功率消耗的性能。

核心板

      采用六层核心板与底层的分拆形式，在听取广大DSP工程师意见的基础上，以保证DSP能稳定独立运行，外设资源充

分扩展为原则，优化结构设计，注重EMC处理，无论在设计还是工艺上，均用心完成。YXDSP-C6747为您提供了丰富的

二次开发接口，能够为您的设计节约成本和时间。

    YXDSP-C6747采用研旭公司标准的核心板系列板卡尺寸（86mm×66mm）。结构紧凑，布局合理。

  开发板采用低能耗的DSP——TMS320C6747,功能强大；

 主频高，可达300MHz，2400/1800 C674x MIPS/MFLOPS；

 开发板采用6层板工艺，关注EMC,信号稳定可靠；

  低功耗设计，核心电压 1.2V，I/O口电压 3.3V，采用非线性电源；

 外扩 NAND FLASH和 SRAM 各 512M，1K*8的 EEPROM；

 2*80+2*20共 200个引脚接口，便于二次开发；

 5V电源供电；

核心板资源

主频300MHz，每秒可执行2400百万条定点指令，每秒可执行1800百万条浮点指令；

低功耗DSP，1.2V的核电压、3.3V的IO电压，适用于工业控制；

采用两级缓冲存储器结构64KB的L1和256的L2；

支持8/16/32/64位数据格式；

片内SHARERAM 128K；

USB1.1和USB2.0接口；

3路增强型PWM、3路增强型CAP、2路增强型QEP；

3个多通道音频串行端口；

10M/100M的以太网口；

BGA封装；

JTAG接口：本板和DSP仿真器连接接口，通过本接口用户可进行在线仿真和烧写程序。NAND FLASH：512MB。

SDRAM：两片，空间是512Mb。

EEPROM:1K*8。

电源接口：本板的供电电源为5V。

LED：测试灯。

外扩512MB的NAND FLASH，映射在EMIFA的CS3空间。

外扩两片HY57V561620FTP-H共512Mb，映射EMIFB空间。

YX-C674核心板上外扩一片24C01 EEPROM，容量为1KB。

上有一个发光二极管，方便用户进行程序测试。

利用非线性开关电源芯片由5V分别产生3.3V和1.2V电压。

采用TPS3808复位芯片产生可靠的复位信号。

采用外部24M的晶体来为CORE提供时钟信号。

提供总线开放，EMIFA数据线和地址线，EMIFB数据线和地址线，特殊功能引脚，方便用户二次开发。

底板资源

+-15V电源模块；

+-10V参考模块；

5V参考模块；

模拟运算电路模块；

6通道输入，16位精度的AD7656；

4通道输出，12位精度DAC7724U；

一片多达80个用户

6路经过驱动芯片的PWM输出接口；

3路经过电平转换的CAP输入接口；

2路可选UART

一片X1226实时时钟

8个LED发光二极管

4个中断按键

LCD接口

一片时钟芯片，可以产生27MHz和50MHz;

       可超频到480M，且运行稳定。

实验例程

核心板LED测试

访问外部DRAM测试

访问外部FLASH测试

底部LED测试

外部中断测试

PWM——CAP测试

8路AD采集测试

4路DA采集测试

实时时钟测试

UART测试

6747工作主频加速测试

附件清单

YXDSP-C6747 核心板

YXDSP-C6747底板

YXDSP-XDS100 V2仿真器

YXDSP-C6747开发板光盘

附赠光盘

5V电源适配器

USB连接线

串口线

跳线

螺柱

质保卡

XDS100V2仿真器

   研旭电机精心打造， TIDSP方案，性能卓越，性价比高。

  提供 CCS4.12开发环境。

  附赠多达4G的视频教程，原理图，实例源码及资料等。

  专业的服务流程，一流的技术支持，质保一年，维修终身。

  支持最新的CCS4.12版本。

选购配件

USB移动U盘2G                                 需另加45元

高保真耳机                                        需另加25元

12864中文字库LCD液晶屏                需另加65元

USB—BLASTER（CPLD仿真器）     需另加60元
