ALTERA FPGA开发板 NIOS 黑金 2013学生升级版

全新系列的学生版2013升级版上市了！！！！！

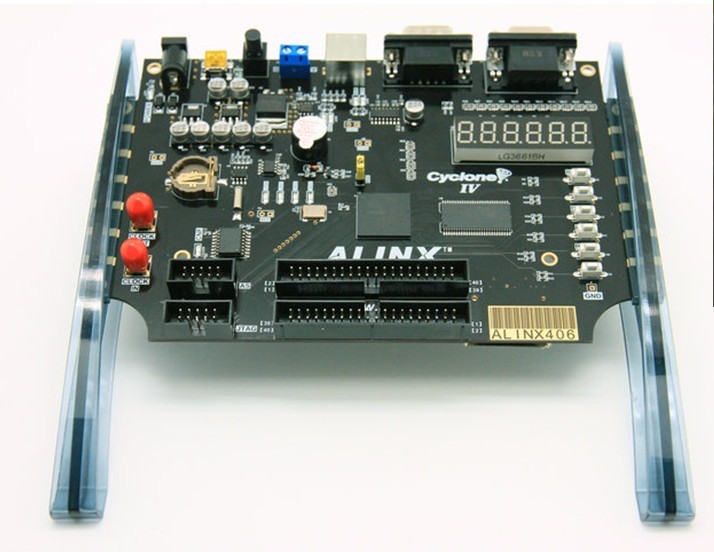

2013款学生版进行了全新的设计。我们定制了独特的绝缘支架，使得整个开发板与其他物体绝缘开来，保证开发板的稳定运行。

绝缘支架采用PE材料，具有很好的绝缘性，而且非常美观，独特的设计，是整个开发板也异常的美观。

此支架与我们1599元的视频开发板的支架完全一样，因此这个开发板是非常超值的。

我们已经测试通过，11.0sp1版本的软件在Win7系统下具有非常好的稳定性，不会出现NIOS II开发的兼容性问题，而且在编译速度上也有了很大的提高。

配套的NIOS和Verilog原创教程为：
《NIOS II那些事儿》rev7.0（最经典、最具影响力的NIOS II教程，由我们的工程师AVIC编著）；
《Verilog HDL的礼物--Verilog HDL扫盲文》（对Verilog语法进行经典的总结，对初学者非常有帮助）；
《Verilog HDL那些事儿--建模篇》rev4.0（构建了初级建模的第一篇章，详细的讲解初级建模的方法）；
《Verilog HDL那些事儿--时序篇》rev2.0（时续篇的内容是建立在建模篇基础上进行的一个知识的升级）；
《Verilog HDL不停的私私细雨--整合概念》（整合概念是基于建模篇和时序篇，构建的模块沟通的写法）；
《Verilog HDL不停的私私细雨--时钟化和信号的长度》（这一篇是讲述时钟沿的相关内容，内容更加深入）；
《Verilog HDL不停的试试细雨--理想时序的整合》（讲述IIC和SDRAM驱动写法，内容深入到更高的层次）；
《瞎搞TimeQuest的无责任笔记--第一篇》（对TimeQuest的详细讲解第一篇）；
《瞎搞TimeQuest的无责任笔记--第二篇》（对TimeQuest的详细讲解第二篇）；；
《FPGA黑金开发板使用指南》（对FPGA黑金开发板概括性的介绍，并进行开发板第一步的指导）；
以上原创教程页数已经到达了1500页左右，整合为400页的书籍，已经接近4本。4本书配套一块开发板可以说是史无前例的。而且以上的内容远没有结束，我们将会在2012年继续进行原创教程的编写。

配套的视频教程：
《NIOS II那些事儿》视频教程（原创）（更新至16集）；
ALTERA官方FPGA视频教程（43集）；
周立功Verilog视频教程（5集7章）；
夏宇闻Verilog视频教程（16集）；

整个开发板的平面结构图如下图所示（下面两幅图片相互对应）：

整个开发板的详细资源：

通过这个示意图，我们可以看到，我们这个开发平台所能实现的功能。
5V电源供电和USB供电两种接口供电方式

我们采用了5V供电和USB接口供电两种方式，请切记，不可两种方式同时供电，同一时间，只能用一种方式供电，否则可能烧坏电脑的USB接口。

• 一路RS485接口，标准485接口，可与其他设别进行通信；
• 一路RS232接口，标准232接口，可与计算机等其他设别通信；
• 一路PS/2接口，可以接PS/2接口的鼠标或者键盘；
• 一路VGA接口，VGA接口为16bit，可以显示65536种颜色，可以显示彩色图片等信息。
• 一片的RTC实时时钟，配有电池座，电池的型号为CR1220。
• 一片IIC接口的EEPROM 24LC04;
• 一个蜂鸣器，可实现SOS报警等功能；
• 6位共阳数码管，通过动态扫描，实现数字的动态显示；
• 一片256Mbit的SDRAM,可作为数据的缓存，也可以作为NIOS运行的内存;
• 4个发光二极管LED;
• 6个独立按键；
• 板载50M的有源晶振，给开发板提供稳定的时钟源；
• 一路外部时钟输入接口SMA;
• 一路时钟输出接口SMA;
• 2路40针的扩展口（2.54mm间距），其中34个IO口，1路5V电源，2路3.3V电源，3路GND。一共扩展出68个3.3V的IO口，可以同时接TFT模块和AD/DA模块等扩展模块。
• 预留了JTAG口和AS口，可对FPGA进行调试和程序固化。
• 1路SD卡座，支持SPI模式和SD卡4bit总线模式。

====================================================

FPGA芯片型号：EP4CE15F17C8

====================================================

2013款学生版采用的是CYCLONE IV系列FPGA，型号为：EP4CE6F17C8N,ALTERA官方提供的数据如下：

其中，主要的参数，

逻辑单元LE：6272；prefix = "o"

乘法器LAB：392；

RAM：276480bit；

IO数量：179个；

内核电压：1.15V-1.25V(推荐1.2V);

工作温度：0-85℃

====================================================

开发板整体图片

====================================================

大量使用电解电容，同时四层PCB设计，有独立的电源层和GND，保证开发板电源的稳定

三路电源：3.3V,2.5V,1.2V；

供电接口：电源接口和USB供电接口（同时只能使用其中一种，切勿同时接入）

一共预留了68个独立IO口供用户使用（没有与其他芯片共用）。

两路扩展口，可同时接两个黑金扩展模块，如ADDA,TFT32

下图为同时接两个模块使用。

Verilog HDL例程

光盘A

光盘B
