ALTERA FPGA开发板 NIOS CYCLONE IV EP4CE15 四代--Altera FPGA--开发板商城

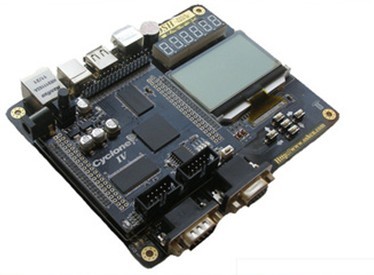

ALTERA FPGA开发板 NIOS CYCLONE IV EP4CE15 四代
销售状态: 本站销售,热卖中
浏览次数:1562次 赠送积分:0 分
商品规格:
供 应 商:
商品价格: ¥799元
¥799元
市场价 商城价


  1. FPGA:                             EP4CE15F17C8N
  2. SDRAM:                         256Mbit    (16M*16bit)
  3. SRAM:                            4Mbit        (256K*16bit)
  4. 串行FLASH:                    64Mbit      (EPCS64)
  5. 并行FLASH:                    32Mbit      (4M*8bit)
  6. 排座:                                2.0mm 22*2
  7. 双晶振:                            50M/40M(图中只焊接了一个晶振,出售的核心板,两个晶振都会焊接)
  8. IO数量:                         扩展出的IO口有110根(2.54mm间距的扩展口)
  9. 下载方式:                      支持AS模式和JTAG模式
  10. 自定义指示灯:              4个
  11. 复位按键:                      1个
  12. 下载指示灯:                  1个
  13. 硬件兼容:                     此核心板与黑金二代核心板兼容,可以直接与底板连接使用,进行硬件升级。
  14. 结构:                            76*76mm



宝贝描述:

        有黑金动力社区推出的这款CYCLONE IV(4代)核心板使用的FPGA型号为:EP4CE15F17C8N,这款芯片指标如下图所示:

这款芯片采用经过优化的60-nm低功耗工艺,Cyclone IV E FPGA拓展了前一代Cyclone III FPGA的低功耗优势。最新一代器件降低了内核电压,与前一代产品相比,总功耗降低了25%。

这款开发板采用的是四层PCB设计,沉金工艺,同时使用BGA封装的FPGA,使整个核心板的性能和稳定性有了很大的提供。

硬件升级:

此核心板与黑金二代核心板引脚兼容,可以直接与底板连接使用,进行硬件升级。购买过FPGA黑金开发板(DB2C8)的用户,可以直接购买此核心板进行硬件升级,不仅可以体验CYCLONE IV的强大功能,还能节省您的开支。

为了让FPGA发挥它的强大功能,黑金开发板为其设计一款资源丰富的扩展板。下面我们就来简单介绍一下扩展板的资源配置。

  1. 支持网络功能,配置ENC28J60网口芯片。ENC28J60是Microchip Technology(美国微芯科技公司)推出的28引脚独立以太网控制器。目前市场上大部分以太网控制器的封装均超过80引脚,而符合IEEE 802.3协议的ENC28J60只有28引脚,既能提供相应的功能,又可以大大简化相关设计,减小空间;
  2. 支持USB功能,配置CH376芯片。CH376 支持USB 设备方式和USB 主机方式,并且内置了USB 通讯协议的基本固件,内置了处理Mass-Storage海量存储设备的专用通讯协议的固件,内置了SD 卡的通讯接口固件,内置了FAT16和FAT32 以及FAT12 文件系统的管理固件,支持常用的USB 存储设备(包括U 盘/USB 硬盘/USB 闪存盘/USB 读卡器)和SD 卡(包括标准容量SD 卡和高容量HC-SD 卡以及协议兼容的MMC 卡和TF 卡);
  3. 支持板载128*64的点阵LCD。ST7565P控制芯片,内置DC/DC电路,通过软件调节对比度。该芯片支持,并口和串口两种方式;
  4.  支持实时时钟(RTC),配置DS1302芯片。DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路,它可以对年、月、日、周、时、分、秒进行计时,具有闰年补偿功能,工作电压为2.5V~5.5V。采用三线接口与CPU进行同步通信,并可采用突发方式一次传送多个字节的时钟信号或RAM数据。DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。DS1302是DS1202的升级产品,与DS1202兼容,但增加了主电源/后背电源双电源引脚,同时提供了对后背电源进行涓细电流充电的能力;
  5.  支持EEPROM,配置了24LC04芯片。24LC04是512*8bit的EEPROM,支持IIC接口;
  6. 支持PS/2接口,可以实现PS/2接口的键盘和鼠标;
  7. 支持RS232串行接口,可以实现串口数据的发送和接受;
  8. 支持6位共阳数码管,可实现动态扫描;
  9. 5个独立按键,可以与液晶配合,构造完美的人机界面;
  10. 支持VGA接口, 每一个色线都有3位的色彩 分别为红, 绿,蓝。R、G、 B 信号不同的组合可以显示出8种颜色;
  11. 支持蜂鸣器,支持简单的音乐播放;
  12. 4个LED,可实现流水灯等试验;

配套资料:

我们为此核心板配套了2张DVD光盘,里面包含了原理图,源代码,原创教程,以及视频教程等等。

配套的FPGA开发软件为:

  • Quartus II 11.0sp1
  • NIOS II IDE 11.0sp1
  • ModelSim 10.0c SE

我们已经测试通过,11.0sp1版本的软件在Win7系统下具有非常好的稳定性,不会出现NIOS II开发的兼容性问题,而且在编译速度上也有了很大的提高。

配套的NIOS和Verilog原创教程为:

  • 《NIOS II那些事儿》rev7.0(最经典、最具影响力的NIOS II教程,由我们的工程师AVIC编著。);
  • 《Verilog HDL的礼物--Verilog HDL扫盲文》(对Verilog语法进行经典的总结,对初学者非常有帮助);
  • 《Verilog HDL那些事儿--建模篇》rev4.0(构建了初级建模的第一篇章,详细的讲解初级建模的方法);
  • 《Verilog HDL那些事儿--时序篇》rev2.0(时续篇的内容是建立在建模篇基础上进行的一个知识的升级);
  • 《Verilog HDL不停的私私细雨--整合概念》(整合概念是基于建模篇和时序篇,构建的模块沟通的写法);
  • 《Verilog HDL不停的私私细雨--时钟化和信号的长度》(这一篇是讲述时钟沿的相关内容,内容更加深入);
  • 《Verilog HDL不停的试试细雨--理想时序的整合》(讲述IIC和SDRAM驱动写法,内容深入到更高的层次);
  • 《瞎搞TimeQuest的无责任笔记--第一篇》(对TimeQuest的详细讲解第一篇);
  • 《瞎搞TimeQuest的无责任笔记--第二篇》(对TimeQuest的详细讲解第二篇);;
  • 《FPGA黑金开发板使用指南》(对FPGA黑金开发板概括性的介绍,并进行开发板第一步的指导);
  • 以上原创教程页数已经到达了1500页左右,整合为400页的书籍,已经接近4本。4本书配套一块开发板可以说是史无前例的。而且以上的内容远没有结束,我们将会在2012年继续进行原创教程的编写。请大家时刻关注我们的黑金动力社区,http://www.heijin.org(复制后粘贴到地址栏)。

配套的视频教程:

  • 《NIOS II那些事儿》视频教程(原创)(更新至16集);
  • ALTERA官方FPGA视频教程(43集);
  • 周立功Verilog视频教程(5集7章);
  • 夏宇闻Verilog视频教程(16集);

同时,在我们论坛(Http://www.heijin.org)中,还专门设有资料专区,里面有我们收藏多年的大量资料可以供下载。

NIOS例程

Verilog HDL例程

光盘A

光盘B



清单:

  1. FPGA核心板                    一块
  2. FPGA底板                       一块
  3. USB下载器(usb blaster)     一套
  4. 透明保护板                      二块
  5. 5V/2A电源                     一个
  6. 12864板载液晶              一块
  7. 配套光盘                         三张
  8. 铜柱螺丝                         一套
  9. 串口线                            一根
  10. 精美包装盒                     一套
