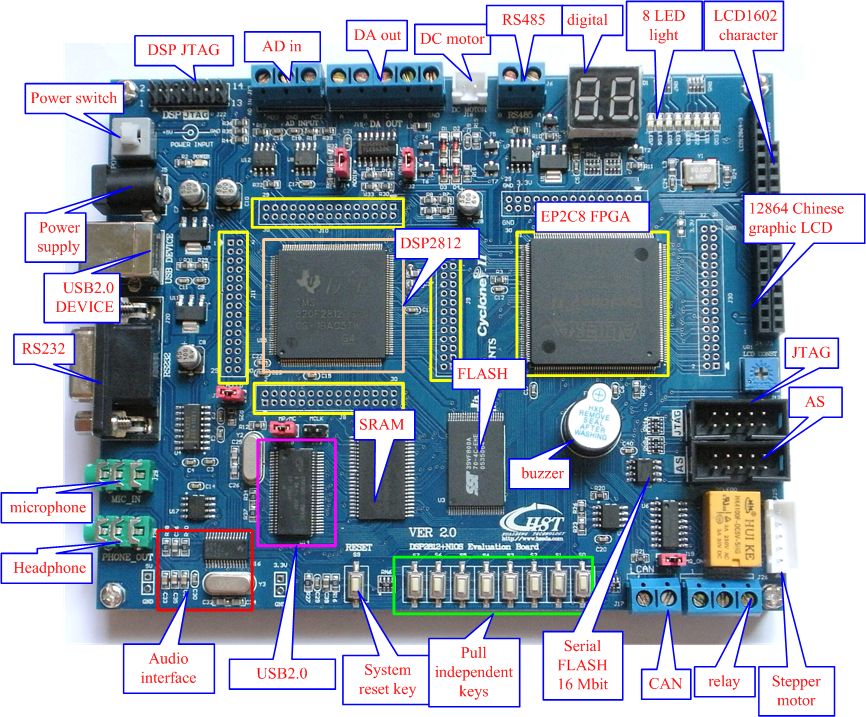

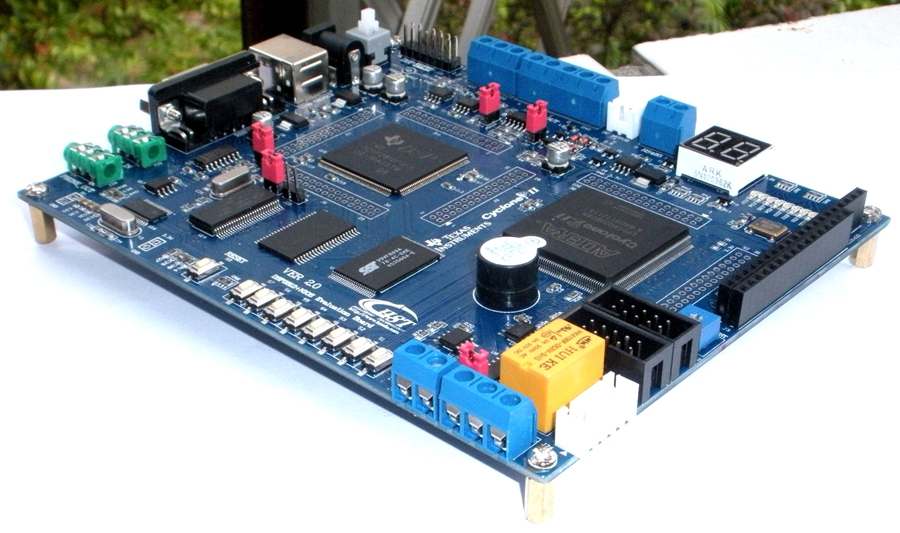

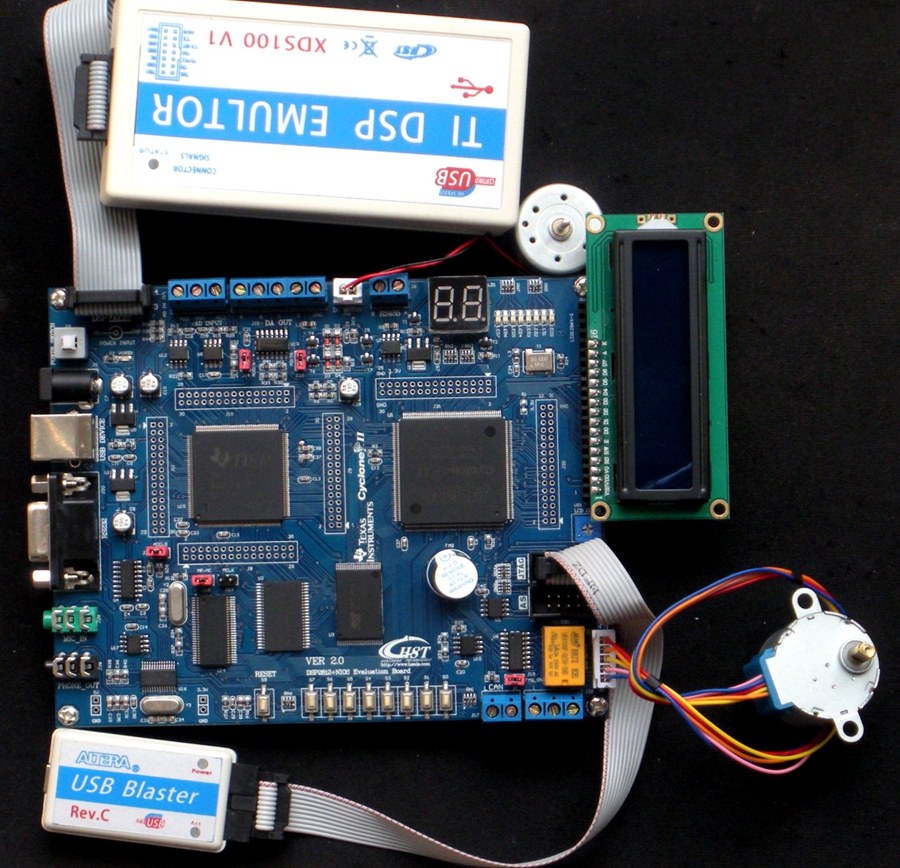

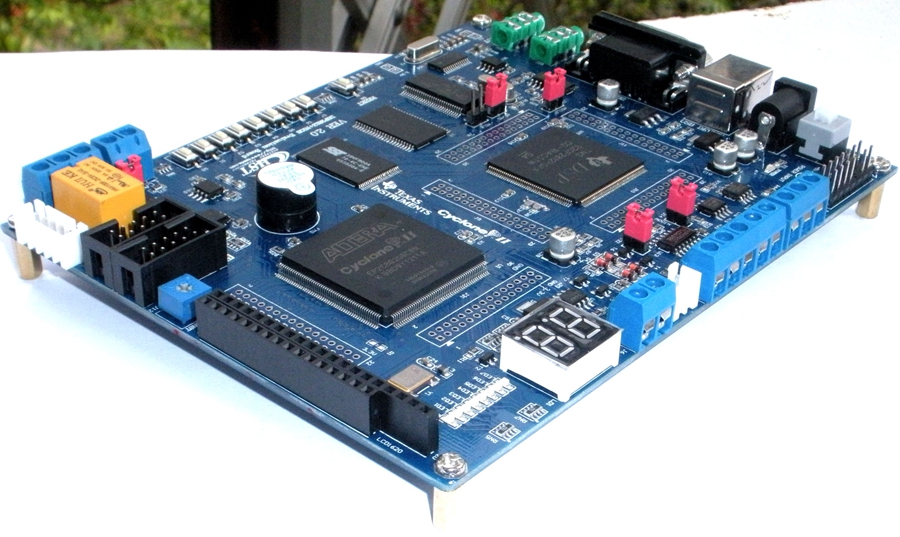

[系统资源]

DSP处理器TMS320F2812，32位定点高速数字处理器，最高工作频率150M；

片内内置128K * 16位 FLASH，利用烧写插件可以方便的固化用户程序,FLASH可加密；

片内内置 18K * 16位 SRAM；

片内内置 4K * 16位 BOOT ROM；

片内内置 1K * 16位 OTP ROM；

扩展256K * 16位SRAM，IS61LV25616；

扩展512K * 16位FLASH，SST39VF800，方便用户烧写较大程序；

2个8段数码管；

8个LED发光管，方便状态指示；

9个独立按键带上拉；
1个蜂鸣器；

1路RS-232接口，可连接PC进行实验；

1路RS-485接口，方便用户组网，端口有保护措施；

1路CAN2.0接口，方便用户组网；

16路AD输入接口（输入范围0～3V），其中第1、2路可连接DA输出做验证实验，3、4路输入加了限流和运放跟随处理，输入范围0～3V（注意不要超出范围！）；

4路DA输出接口；

1路USB 2.0 DEVICE接口，方案为成熟的CY7C68013芯片，提供现成的固件和PC调用示例代码，可以方便的同PC进行通讯，进行二次开发；

耳机插孔，可以方便地实现放音功能；

话筒插孔，可以方便地进行录音功能；

12864中文图形液晶接口；

1602字符液晶接口；

1个EEPROM，芯片为24LC64，用与IIC总线数据传输实验；

直流电机控制接口，防反插设计；

步进电机控制接口，防反插设计；

SPI接口引出，方便组网；

所有PWM输出接口都已经引出，用户可以根据具体需求进行使用；

外扩2路的非屏蔽中断源输入接口；

外扩多达5路的可屏蔽中断源输入接口，其中1路可由按键触发；

多达16路输入，14路输出接口，用户可以通过修改我们提供的FPGA IP核任意增加和删减扩展I/O数量；

总线开放，数据线，地址线，控制线、特殊功能引脚全部引出，方便用户二次开发；

+5V、3.3V、GND等电源测试点；

供电直接由外部稳压电源来提供。

独立开关，控制电源，方便操作；

四个固定孔，方便用户安装固定；

2个数码管，通过FPGA与DSP进行接口。

8个按键输入，通过FPGA与DSP进行接口。

提供中断源输入接口。

提供手动自动复位电路，方便调试。

提供总线开放，数据线，地址线，控制线、特殊功能引脚全部引出，方便用户二次开发。

一个蜂鸣器。

供电可以通过跳线选择外部稳压电源还是通过USB接口供电。

1个独立的继电器，每一个继电器常开常闭触电都已经引出，方便用户使用。

采用ALTERA新一代cylconeII FPGA EP2C8Q208C8 与DSP进行接口和通讯，扩展I/O口都已经单独引出。

Logic Cells: 8256

I/O : 139

Registers: 8745

Differential I/O pairs. 62

Memory bits: 165,888

M4K RAM Blocks: 36

Speed Grade : 8

Plls: 2

FPGA配置芯片 EPCS16 16M bit 可以满足大多数配置要求。

SDRAM 8M X16bit 16M byte 存储器，可以保存采集的临时数据。或做NIOS实验时候的数据存储之用。

[配套资料和软件]

1．完整的原理图（PDF格式，保证与PCB完全吻合），快速掌握多项实用接口的应用；

2．所有实验提供C语言源代码，均有详细中文注释；

3．在线烧写FLASH的方法与工具，用以固化用户自己的程序；

4．芯片手册：提供开发板上全部芯片的芯片资料；

5．送原版TI DSP开发环境CCS3.3；

6．提供仿真器驱动及其他DSP书籍光盘相关学习资料；

7．赠送Acrobat reader、Bushound USB总线监听软件、Sscom串口调试助手等调试工具；

8．赠送Altera下载线原理图；
9．赠送液晶字模软件；

10．赠送TCP/IP协议卷：卷1～3；

11．赠送USB规范文档；

12．赠送CAN2.0规范文档；

13．赠送U盘系统说明文档；

14．赠送FAT16、FAT32系统说明文档；

15．赠送 UCOS-II 在F2812上的移植源码；

16．赠送 FFT、FIR等算法库；

17．赠送 TI 全系列芯片封装库；

18．用户手册：非常详细，包含电路分析、代码介绍、 CCS2000快速入门指导等；

QUARTUS 8.0+NIOS II IDE开发环境完全破解版。

VHDL例程集锦

VHDL教程
VERILOG例程135例

VERILOG教程

DSPbuilder教程

送串口监听软件，开发RS232必备

字模提取软件，开发LCD显示程序必备

USB2.0上位机程序及其源码

完整FPGA系统资源分配IP核及其源码。

大量完整的NIOS开发教程。包括DSP,EDA,SOPC视频教程。让您轻松掌握DSP,FPGA,SOPC系统开发。

以上赠送资料仅供学习用，请勿用于商业用途！

实验指导书下载！（点击右键另存为）

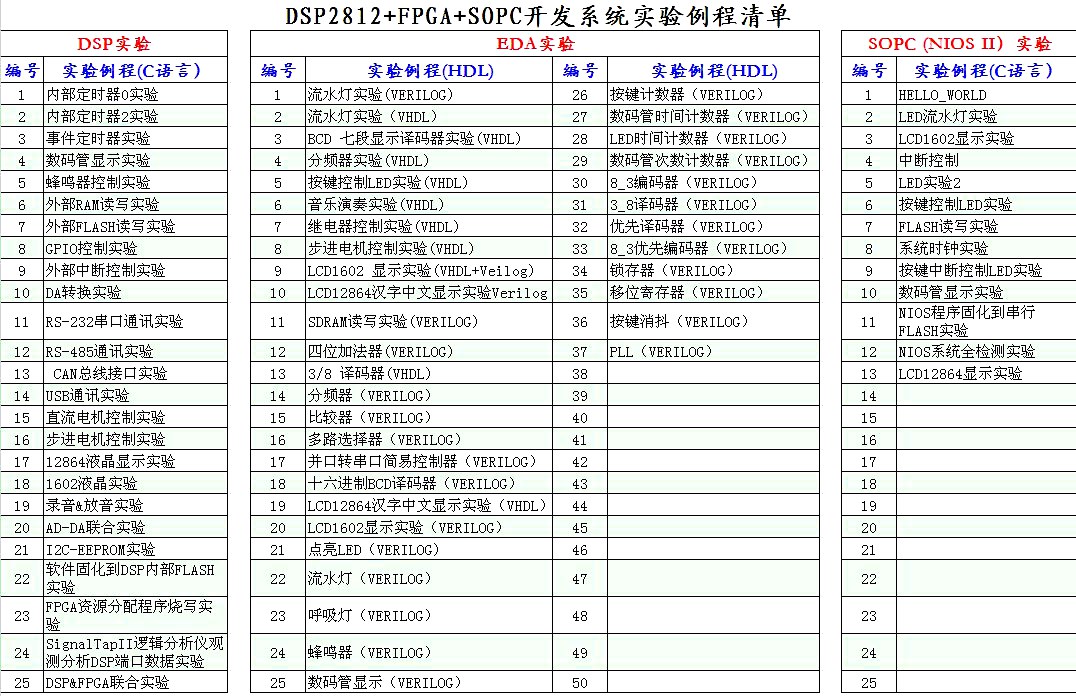

[代码及相关实验]

PC端demo代码
PC端代码的编程语言为Borland C＋＋ builder，提供图形界面，通过调用dll库函数，给用户演示了如何完成USB数据的收发，同样的DSP端的代码也演示了如何读写数据，用户可以参照这个调用示例，迅速的完成自己的程序开发，而不用去关心USB协议的细节。

USB2.0上位机数据传输控制实验（提供上位机源码，让您轻松投入系统开发应用）

完整的FPGA IP驱动及其源码
完整的系统逻辑整合，和系统资源分配，用户可以根据自己的需求及其应用进行采集，所以通过FPGA连接的系统资源都有对应的读写地址，并提供完整的SDRAM IP核，用户可以做为大容量的系统数据存储使用，本公司还将为用户提供更多质优价廉的高速AD/DA扩展，TFT LCD扩展，光耦隔离大电流I/O模块等请注意关注华升EDA网站。

FPGA部分：

（采用VHDL代码，并同时提供VHDL例程集锦，超过700个常用例程。VERILOG例程135例等，大量压缩开发和学习资料，怎么看也看不完！！！供用户学习参考。。。。）
更多实验和视频教程将陆续推出...请关注华升EDA网站。
