1. FPGA:                             EP4CE15F17C8N
2. SDRAM:                         256Mbit    (16M*16bit)
3. SRAM:                            4Mbit        (256K*16bit)
4. 串行FLASH:                    64Mbit      (EPCS64)
5. 并行FLASH:                    32Mbit      (4M*8bit)
6. 排座:                                2.0mm 22*2
7. 双晶振:                            50M/40M(图中只焊接了一个晶振，出售的核心板，两个晶振都会焊接)
8. IO数量：                         扩展出的IO口有110根（2.54mm间距的扩展口）
9. 下载方式：                      支持AS模式和JTAG模式
10. 自定义指示灯：              4个
11. 复位按键：                      1个
12. 下载指示灯：                  1个
13. 硬件兼容：                     此核心板与黑金二代核心板兼容，可以直接与底板连接使用，进行硬件升级。
14. 结构：                            76*76mm

宝贝描述：

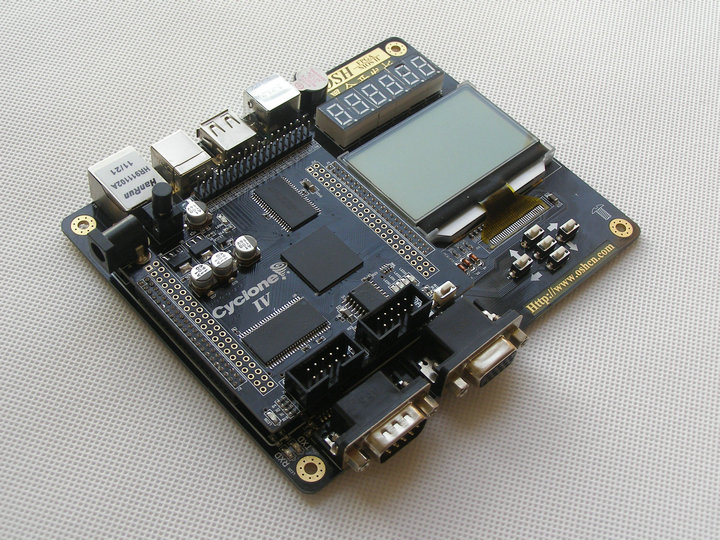

        有黑金动力社区推出的这款CYCLONE IV（4代）核心板使用的FPGA型号为：EP4CE15F17C8N,这款芯片指标如下图所示：

这款芯片采用经过优化的60-nm低功耗工艺，Cyclone IV E FPGA拓展了前一代Cyclone III FPGA的低功耗优势。最新一代器件降低了内核电压，与前一代产品相比，总功耗降低了25％。

这款开发板采用的是四层PCB设计，沉金工艺，同时使用BGA封装的FPGA，使整个核心板的性能和稳定性有了很大的提供。

硬件升级:

此核心板与黑金二代核心板引脚兼容，可以直接与底板连接使用，进行硬件升级。购买过FPGA黑金开发板(DB2C8)的用户，可以直接购买此核心板进行硬件升级，不仅可以体验CYCLONE IV的强大功能，还能节省您的开支。

配套资料：

我们为此核心板配套了2张DVD光盘，里面包含了原理图，源代码，原创教程，以及视频教程等等。

配套的FPGA开发软件为：

• Quartus II 11.0sp1
• NIOS II IDE 11.0sp1
• ModelSim 10.0c SE

我们已经测试通过，11.0sp1版本的软件在Win7系统下具有非常好的稳定性，不会出现NIOS II开发的兼容性问题，而且在编译速度上也有了很大的提高。

配套的NIOS和Verilog原创教程为：

• 《NIOS II那些事儿》rev7.0（318页）；
• 《Verilog HDL的礼物--Verilog HDL扫盲文》（26页）；
• 《Verilog HDL那些事儿--建模篇》rev4.0（363页）；
• 《Verilog HDL那些事儿--时续篇》rev2.0（316页）；
• 《Verilog HDL不停的私私细雨--整合概念》（83页）；
• 《Verilog HDL不停的私私细雨--时钟化和信号的长度》（143页）；

配套的视频教程：

• 《NIOS II那些事儿》视频教程（原创）（更新至16集）；
• ALTERA官方FPGA视频教程（43集）；
• 周立功Verilog视频教程（5集7章）；
• 夏宇闻Verilog视频教程（16集）；

同时，在我们论坛（Http://www.heijin.org）中，还专门设有资料专区，里面有我们收藏多年的大量资料可以供下载。

NIOS例程

Verilog HDL例程

光盘A

光盘B



发货清单：

1. FPGA核心板           一块
2. 5V/2A电源             一个
3. 配套光盘                 三张
