【功能介绍】

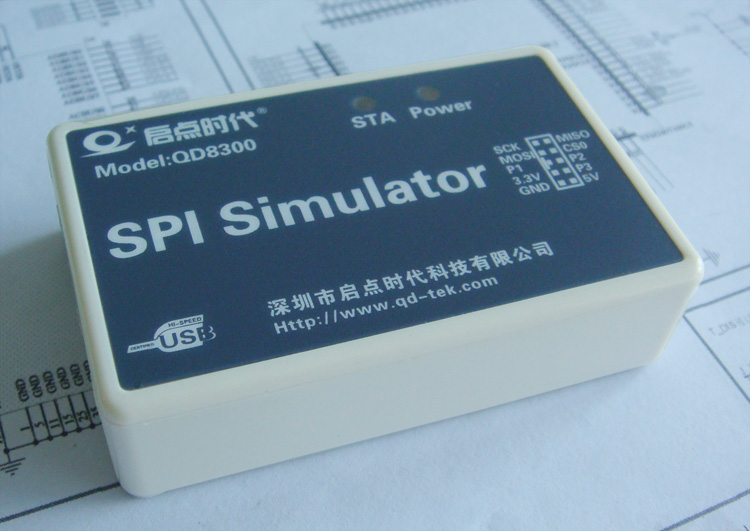

SPI仿真器(Model：QD8300)是一款用于SPI协议的仿真器，电脑主机作为SPI主控端模拟SPI时序操作，支持烧录读写和测试通用SPI存储器的功能，也有可以用于调试带SPI接口的设备和嵌入式产品。
1、广泛的操作系统支持，支持目前市面主流的windows 98、2000、 xp、vista、 win7等操作系统。
2、SPI通信时钟可调，支持高速SPI通信时钟，高速SPI时钟最大速度为30MHz。
注意：高速SPI通信需要从设备支持。
3、支持8位数据和16位数据模式的SPI设备。
4、支持任意地址、任意长度读写功能，支持单地址调试功能，支持寄存器直接调试。
5、支持93系列存储器量产模式的芯片烧录，配送常见DIP8和SOP8烧写座。
6、支持芯片指令集调试，芯片指令集调试用于验证指令功能或高级调试。
7、支持自定义芯片扩充，可以配置芯片容量、指令格式、时钟模式、数据模式。
【已经测试通过的芯片】
93全系列SPI存储芯片：93C46A、93C46B、93C56A、93C56B、93C66A、93C66B、93C76A、93C76B、93C86A、93C86B ......
SPI存储芯片X5045P读写、寄存器配置、指令模式测试
SPI高速存储芯片M95160读写及指令模式测试
【设计向导】
如果您的产品或即将设计的产品上需要对SPI接口的芯片或目标设备进行调试分析或读写，QD8300将会是您的得力助手，为了更好的利用仿真分析工具，请在设计产品时引出SPI通讯需要用到的CS、SCK、MISO、MOSI,同时将GND参考电平一起引出来，引脚间距为常用的2.54mm(或100mil)，这样，使用我们配送的杜邦线可以直接连接仿真器和目标设备，参考连接如下所示：
仿真器CS0 ----杜邦线----目标板CS【片选端口】
仿真器SCK ----杜邦线----目标板SCK【时钟接口】
仿真器MOSI----杜邦线----目标板MOSI【数据输出口】
仿真器MISO----杜邦线----目标板MISO【数据输入口】
仿真器GND-----杜邦线----目标板GND

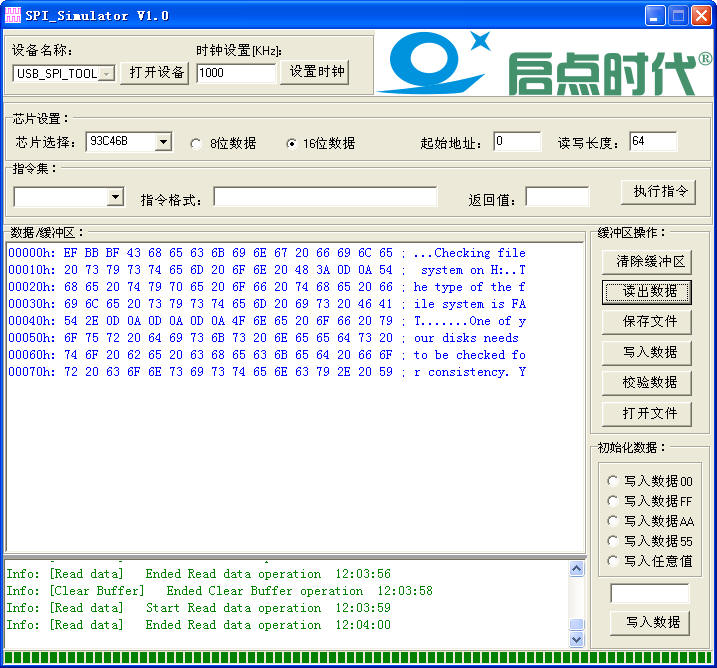

【应用软件界面】

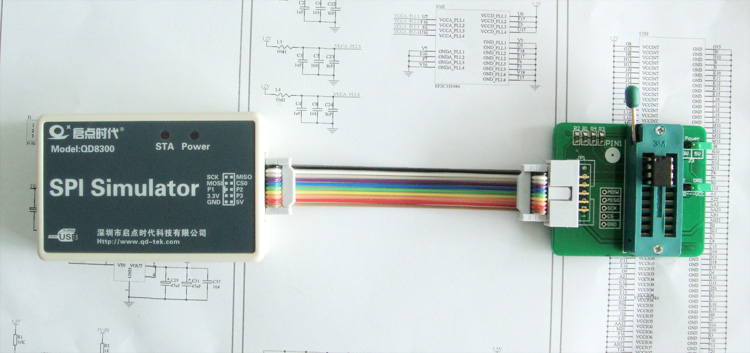

【仿真器连接编程测试底板示意图】

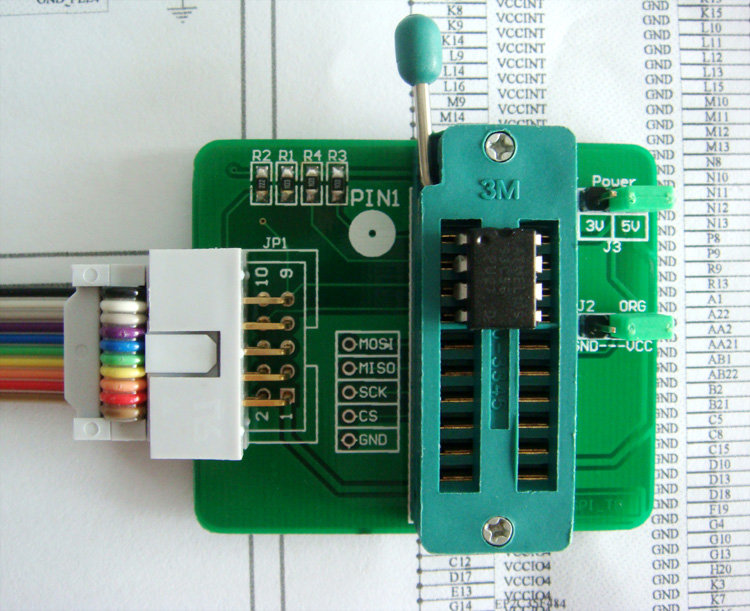

【支持贴片DIP8封装的93系列SPI存储器芯片烧录】DIP8脚封装的芯片直接通过锁紧座烧录，芯片缺口朝向20脚锁紧座的手柄压下的方向：

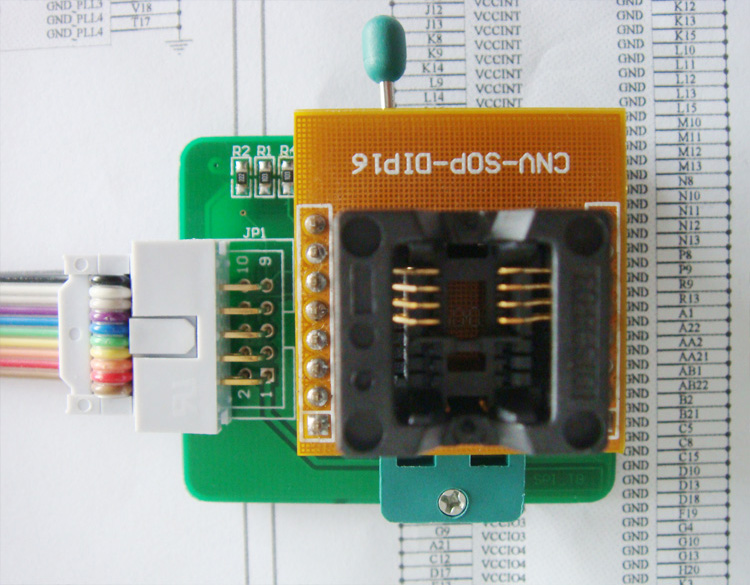

【支持贴片SOP8封装的93系列SPI存储器芯片烧录】贴片SPO8脚封装的芯片通过测试座进行烧写：
【产品清单】
1、QD8300 SPI仿真器一个；
2、SPI_TB测试编程小板一块；
3、SOP8转DIP8测试座一个；
4、USB通信电缆一条；
5、10针排线一条；
6、2.54mm间距杜邦线10条；
7、产品光盘一张。
|
