QD8200 I2C协议仿真器--USB/I2C/SPI/232/485--开发板商城
QD8200 I2C协议仿真器
销售状态: 本站销售,热卖中
浏览次数:4273次 赠送积分:0 分
商品规格:QD8200
供 应 商: 启点时代
商品价格: ¥0元
¥0元
市场价 商城价


【功能介绍】

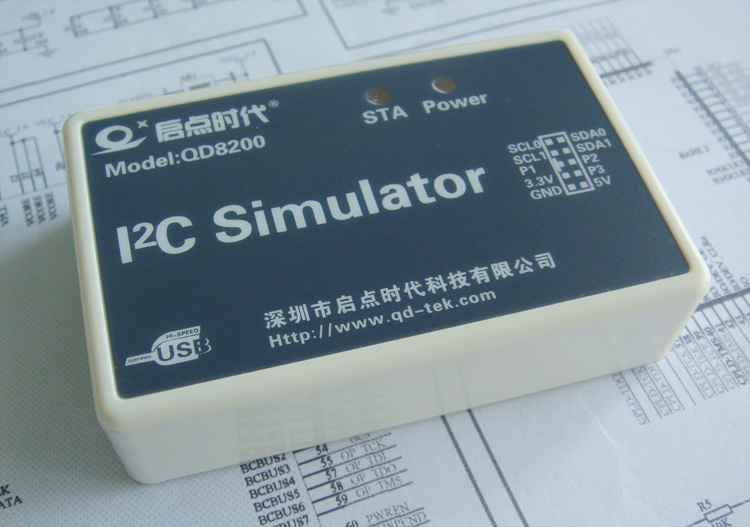

   I2C仿真器(Model:QD8200)是一款用于I2C协议的仿真器,电脑主机作为I2C主控端模拟I2C时序操作,支持烧录读写和测试通用I2C存储器的功能,也有可以用于调试带I2C接口的设备和嵌入式产品。

1、广泛的操作系统支持,支持目前市面主流的windows 98、2000、 xp、vista、 win7等操作系统。

2、两路独立的I2C接口,可以通过软件里面设置使用A端口和B端口,A端口对应SDA0和SCL0,B端口对应SDA1和SCL1,其中SDA0和SCL0内部带2.2K欧姆上拉电阻,SDA1和SCL1内部带100K欧姆弱上拉电阻。

3、I2C通信时钟可调,支持高速I2C通信时钟,高速I2C时钟最大速度为3MHz。

  注意:高速I2C通信需要从设备支持。

4、支持8位地址和16位地址的I2C设备。

5、支持任意地址、任意长度读写功能,支持单地址调试功能,支持寄存器直接调试。

6、支持24系列存储器量产模式的芯片烧录,配送常见DIP8和SOP8烧写座,量产烧录模式使用A端口,内部带2.2K欧姆上拉电阻。

7、芯片调试支持时序调整,可以通过修改配置参数分段微调I2C通讯协议的Start、Stop信号起始、保持、停止时间和读写时钟,调整精度为0.2us,该模式用于芯片调试验证或高级调试。

【已经测试通过的芯片】

  24全系列I2C存储芯片:24C00、24C01、24C02、24C04、24C08、24C16、24C32、24C64、24C128 ......

  VGA视频AD转换芯片AD9883A 的I2C接口寄存器调试配置

【设计向导】

  如果您的产品或即将设计的产品上需要对I2C接口的芯片或目标设备进行调试分析或读写,QD8200将会是您的得力助手,为了更好的利用仿真分析工具,请在设计产品时引出I2C通讯需要用到的SCL时钟线和SDA数据线,同时将GND参考电平一起引出来,引脚间距为常用的2.54mm(或100mil),这样,使用我们配送的杜邦线可以直接连接仿真器和目标设备,调试模式可使用端口B,对应SCL1和SDA1接口,内部为100K欧姆弱上拉电阻,参考连接如下所示:

     仿真器SCL1----杜邦线----目标板SCL

     仿真器SDA1----杜邦线----目标板SDA

     仿真器GND-----杜邦线----目标板GND

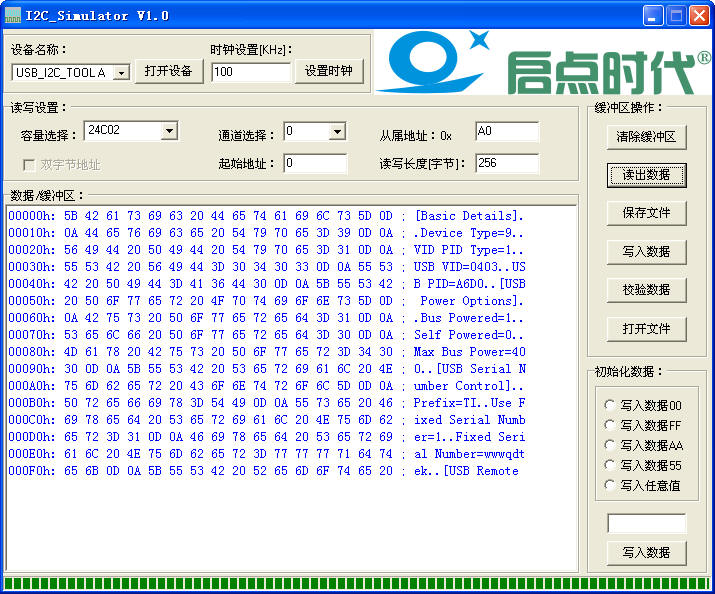

【应用软件界面】

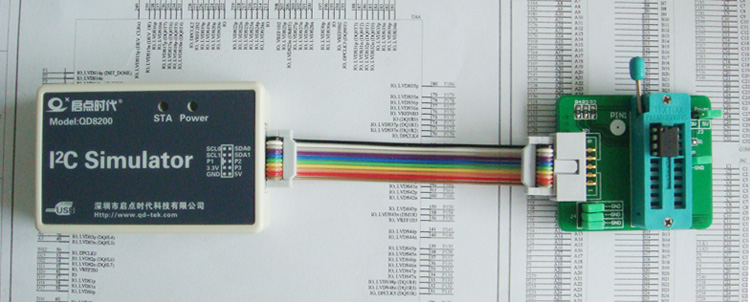

【仿真器连接编程测试底板示意图】

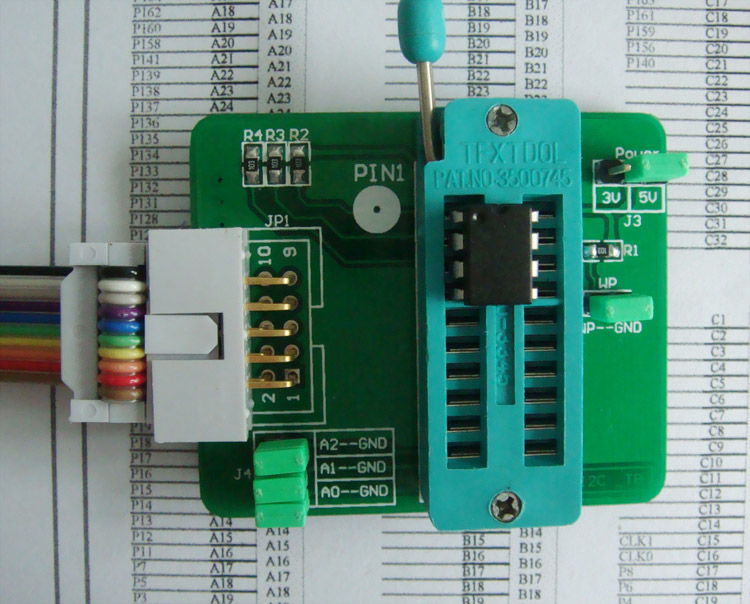

【支持贴片DIP8封装的24系列存储器芯片烧录】DIP8脚封装的芯片直接通过锁紧座烧录,芯片缺口朝向20脚锁紧座的手柄压下的方向:

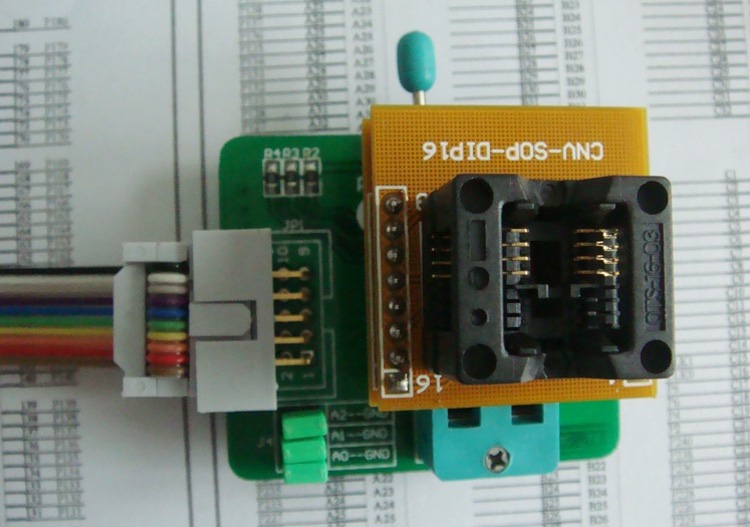

【支持贴片SOP8封装的24系列存储器芯片烧录】贴片SPO8脚封装的芯片通过测试座进行烧写:

【产品清单】

1、QD8200 I2C仿真器一个;

2、I2C_TB测试编程小板一块;

3、SOP8转DIP8测试座一个;

4、USB通信电缆一条;

5、10针排线一条;

6、2.54mm间距杜邦线10条;

7、产品光盘一张。
