JB67改进型车辆GSM防盗报警器

    JB66改进型GSM车载报警器具备JB66车载报警器的所有功能外,又增加了以下功能和改进： 可以连接外置GPS接收机，达到远程定位寻车和车内笔记本电脑自助导航。外置GPS接收机采用即插即用方式。用户购买时如果不需GPS功能，可以先不购外置GPS接收机，只购主机，大大降低购买价格。如果用户以后又需要GPS功能时，再购外置GPS接收机自己插上即可升级成JB67。 提示关门：开启报警器后,如果门没关好,喇叭响3秒提醒车主关好门(不发短信)。 车门自动上、下锁：汽车行驶15秒后轻踩脚刹，自动锁门；当停车熄火时，车门自动开锁。行驶中按解防键中控锁上锁，按设防键中控锁开锁。路边停车警示：当停车打开车门时，方向灯立即闪烁，提醒后方来车注意，避免意外发生。 中控锁采用继电器输出,适合所有车型。 可以通过电话对车内盗匪喊话。 可以发短信远程间隙性切断点火电源，使车缓慢停下来。 采用全金属外壳，大大增加了主机的散热能力和屏蔽外界电磁干扰的能力。 随着家用轿车的不断普及，汽车防盗也逐渐成为有车族的关注热点，市场上常见的防盗器有一些缺点：

     1.噪音扰民。传统的汽车报警器报警以后产生的高分贝噪音让周围居民苦不堪言，特别是如果哪个报警器报警后失控，半夜里叫个不停的话，说不定车窗也会被愤怒的居民敲碎。现在一些高档小区已经禁止汽车报警器发出声音。 　　
     2.报警范围有限。一般汽车的报警声音最多能传送二三十米，如果车主是居住在20层以上的高层的话，根本听不到报警声音。
　　 3.违章停车时无法及时通知车主。如果因为车主不小心违章停车，进入商店购物，那么汽车很有可能会被拖走，让车主虚惊一场，而且要费时费力费钱找回汽车。
　　 4.汽车被盗后，无法知道汽车当前的位置，找车如同大海捞针。
　　 5.需要随身携带无线遥控器，如果一旦丢失或者损坏，自己也开不了车，真是铁面无情。
　　 6.窃贼采用无线侦码器等设备能很容易破解无线遥控器的地址密码，对车辆安全造成很大的威胁。这里我们隆重推出一种全新的车辆防盗报警系统JB66改进型，它独特的报警方式，新颖的原理构思，全新的产品功能，可以说市场上还没有发现类似产品，这也许还是今后车辆防盗报警器发展的方向。

    我们的报警系统借助现在非常成熟的GSM移动网络作为报警通道，GSM网络经过多年的发展完善，现在已经非常成熟，盲区非常少，并且通讯距离不受周围环境影响，不存在其它报警器因为无线报警信号衰减而接收端收不到的缺点。

    正常使用时，客户可以用手持的无线遥控器对车辆进行设防或者解防，在设防状态下，一旦检测到振动超过预定值，马上以短消息（或者是拨打电话）的形式发送到客户的手机上进行报警，如果是采用拨打电话报警的话，只要用户不接听，就没有费用产生，比较实惠。

产品功能：

     1.报警系统设防、解防可以用无线遥控器来设定，也可以用电话振铃遥控及短消息遥控来设定。还可以用短消息查询车辆是否已经设防。
　　 2.可以用无线遥控器方便选择报警模式：无声报警或者有声报警。
　　 3.报警时可以选择短消息报警、电话拨号报警或者短消息加拨打电话报警。
　　 4.报警后可以监听环境声音。向车内盗匪喊话。
　　 5.可以增配无线门磁或者无线热释电等传感器检测，实现不同监控点的短信报警。
　　 6.带有2路短信遥控继电器输出，可以用于遥控车内设备。例如：切断点火线圈电源或者打开车内的空调等。
　　 7.设有来电号码过滤器，拒绝非法手机解防报警系统，使你的手机具有解防“身份证”的作用。
　　 8.一旦汽车被盗以后，可以借助GPS对车辆进行定位，精度在15米—100米；也可以通过GSM网的手机基站定位服务，能大致确定汽车的位置，精度在200米—1公里。
　　 9.报警短信内容和号码的设置可以用电脑软件改写，也可以用手机发短信来改写。
　　 10.主报警传感器（振动传感器）被触发后，能同时向6个手机发送报警短信、拨打报警电话。
　　 11.用户可以增配备用蓄电池，当汽车电瓶被盗匪剪断后，能继续给报警器供电，并立即发出“汽车电瓶线被剪断，请查看！”的短消息到你的手机里。
　　 12.在设防状态下，只要按下闪电图案键1秒，听到五声声响后系统自动进入禁止遥控器解防状态，这时遥控器的解防功能立即失效（无声设防、有声设防键仍然可以正常使用）。任何遥控器都不可能对系统解防，这时只能用手机来遥控解防，这主要用来防止窃贼采用无线侦码器来破解遥控器的地址密码的方式对系统解防。
　　 13.设有防抢劫紧急按钮，有劫匪时按下隐蔽处的紧急按钮，可以把“G03135遭到抢劫，紧急求救！”的短
信直接发送给警察的手机上，警察能借助GSM网的手机基站定位服务或车载GPS来确定汽车的位置，便于及
时出警营救。
　　 14.预置即插即用GPS接口，可以直接连接外置GPS接收机, 在车上使用PDA、笔记本电脑，可以自助导航；增配终端接收机后，用户就可以在自己电脑的电子地图（全国版，省会城市详细图）上无需第三者远程查询汽车位置、行驶方向、速度，并可自动画出行车轨迹，（特别适合汽车租赁公司、物流公司、出租车公司等集团性汽车用户的车辆动态管理）。
　　 15.关门提示：开启报警器后,如果门没关好,喇叭响3秒提醒车主关好门(不发短信)。
　　 16.车门自动上、下锁：汽车行驶15秒后轻踩脚刹，自动锁门；当停车熄火时，车门自动开锁。行驶中按遥控器解防键中控锁上锁，按遥控器设防键中控锁开锁。
　　 17.路边停车警示：当停车打开车门时，方向灯立即闪烁，提醒后方来车注意，避免意外发生。
　　 18.中控锁采用继电器输出,适合所有车型。
　　 19.汽车被盗后，可以远程间隙性切断点火电源，使车缓慢停下来。

产品特点

1、零服务费GPS定位服务。GPS定位完全自我服务，无需通过中心之类的第三者。
2、除震动传感器外，其他均采用无线发射，安装简单。
3、利用手机遍布全球的网络，一个电话应付自由。
4、通过手机可随时随地了解车辆状况。
5、安装简单方便，只要在方向盘下接几根线就可以了，一般的汽车维修、装潢都可以安装。
6、容易操作，只要用储存在手机中的短信息，就可以自如地对系统进行操作。
7、震动灵敏度可以根据用户自己的需要任意调整。
8、自由设置密码和修改报警电话。

    改进型JB66车载防盗短信报警系统是以JB35G短信模块作为核心器件，报警系统90℅的功能都已集成在JB35G短信模块内。客户想全面了解车载防盗短信报警系统。这套报警系统除了JB35G模块外，还有315M接收板、控制单片机和振动传感器等组成。

报警器主机的体积是：14×10×3 cm
　　

软件资料和工具的配套光盘：

使用方法：

     首先打开改进型JB66报警器的上盖，在GSM短信模块SIM卡座上装入一张GSM的SIM卡。这张手机卡的卡号就是以后我们用手机进行设防、解防时拨打的电话号码。

　　 选择SIM卡注意事项：
　　 1.只能用GSM网络的手机卡，CDMA卡不能使用。
　　 2.手机卡最好开通来电显示功能，否则电话号码过虑等功能无法实现。
　　 3.手机卡不能设置开机密码，否则无法登录成功GSM网络。
　　 4.要保证这张手机卡有一定的资金余额，用于拨打报警电话或者支付发送短信时产生的费用。
　　 5.手机卡在使用前，应先放入手机中设置好短信息中心服务号码。短信息中心服务号码每个地方都不相同，具体可以询问当地的1860或1001。
　　 6.SIM卡可以是联通的也可以是电信的，但你选择哪个网络营运商，首先要看这个GSM网络在你们当地的信号好坏而定。GSM网络信号的好坏，直接影响改进型JB66的可靠性。最简单的方法是，把SIM卡放入手机中用一段时间，总体评估它的接通率、通话质量、短信收发成功率。
　　 然后把SIM卡插入SIM卡座内，并向右滑动SIMLOCK翻盖锁住SIM卡。
　　

    把以下电路接线图提供给有经验的具备汽车电工资格证书的技师，请技师按接线图把报警器安装到你的车上。12V后备电瓶也可以不接，只是系统没有了断电报警的功能。接后备电瓶的作用是，当汽车电瓶被盗匪剪断后，能继续给报警器供电，并立即发出“汽车电瓶被剪断，请查看！”的短消息到你的手机里。给JB66接通了12V电源后，这时主机正面的状态指示灯会以红绿交替发光，表示内部GSM短信模块正在登陆GSM网络。用户在此期间不能对JB66进行任何操作（包括断开电源、按遥控器、向它拨打电话或发短信），只能等待。大约30秒后，状态指示灯红绿交替不闪了，表示登陆GSM网络成功。登陆成功后，才能进行以下步骤。

    JB66车载短消息防盗报警系统在出厂时，内部的设置是默认的。用户在使用前必须把报警内容和你的手机号码设置到报警器里，这样才能在报警时你的手机能够收到报警短信和电话。我们根据用户群当中有一部分人懂电脑，另一部分人不懂电脑的实际情况，采用了电脑改写报警设置和免电脑发短信改写报警设置两套方案，以供用户选择。无论采用哪种方法来改写JB66报警设置，改写的设置参数都将保存在JB66内的电改写存储器EEPROM中，既使断电报警设置也能永久保存，并且能无限次反复改写。下面分别介绍这两种设置方法。

一、用电脑改写报警设置

　　 利用电脑软件来改写报警设置，具有直观、快捷的优点，缺点是用户必须懂得电脑操作。在JB66登陆GSM网络成功后，把随JB66附带的串口电缆线的一头插到计算机的串口Com1或Com2上，另一头插入主机报警设置串口上。连好后就可以启动计算机，进行安装设置软件。
　　 JB66车载短消息防盗报警器设置软件必须先安装，才能使用。把随JB66附带的光盘放入CD－ROM驱动器，运行光盘中的“JB66改进型车载GSM+GPS防盗报警器 / JB66改进型安装软件 / setup.exe”，把JB66设置软件安装到你的计算机里。安装完成后，进入所安装的硬盘目录中，运行“CARS.exe”就进入了设置软件界面。直接双击其中的CARS.EXE文件就能免安装进入设置软件界面。
　

上图界面中的第1栏是串口设置，根据实际连接的COM1或COM2在软件中正确选择。
　　 第2栏是电话号码过滤器。因为我们的报警器设防、解防可以通过拨打SIM卡的电话号码来实现遥控的，如果随便哪个电话拨打这个SIM卡的电话号码都能进行设防、解防，那么这个系统的安全性就会大打折扣，所以我们应该在软件中对呼叫号码进行过滤，只有特定的号码打入才能遥控设防、解防，其它号码呼叫不予响应，这个功能其实是巧妙利用手机的来电显示功能来完成的。所以来电显示功能必须开通，曾经有客户反映不成功，后来发现竟然是新的SIM卡移动公司没有开通来电显示的原因。只要被写入电话号码过滤器中的手机号码，在以后使用中都能对JB66报警器进行设防、解防、监听、遥控电器等控制，而其它没被写入电话号码过滤器中的非法手机，就完全不能控制JB66报警器。电话号码过滤器最多能写入6个手机号码，一般用户可以把自己家庭成员的手机都写入电话号码过滤器中，这样他们的手机就成了解防“身份证”的作用。
　　 第3栏是用来定义设防、解防的短信指令，一般为默认内容，用户不必修改。
　　 第4、5、6栏分别是电瓶线剪断报警、有线门磁报警和防抢劫紧急按钮报警。用户可以在电瓶线剪断报警、有线门磁报警手机号码栏输入自己的手机。在防抢劫紧急按钮报警手机号码栏，可以被11号无线紧急按钮和有线紧急按钮触发。通常在此栏输入自己认识的某个警察的手机号，同时在短信内容中务必写明你的车牌号，如：“G03135出租车遭到抢劫，紧急求救！”，因为这条短信是要给警察看的。特别要说明的是，防抢劫紧急按钮是一个24小时无线防区，不管系统处于设防还是解防状态，只要一按下都会立即发报警求救短信。
　　 点击第7栏中的按钮，可进入GPS定位和增配的无线门磁、无线人体红外传感器的辅助报警设置界面。
　　 第8、9、10栏是主报警振动传感器被触发时，需要发送的报警短信和拨打的报警电话。主报警振动传感器被触发时，既能向多个手机发短信报警，又能向多个手机拨打电话报警，不易出现误报和漏报。用户在第5栏输入报警短信内容和发送手机号，在第6栏输入拨打的报警电话号码。第7栏是报警方式选择，选择“报警时，既发短信，又拨打电话。”为最可靠的报警方式。你也可以选择“报警时，只拨打电话，不发短消息”，然后在手机的电话簿里把JB66报警器中SIM卡的号码起一个“车辆报警”的名字，这样只要车辆被震动，你的手机就会振铃，并且同时显示“车辆报警”的字样，是不是很直观？你可以挂断手机这样还不用付费。
　　 第11栏是免电脑发短信改写JB66报警设置的安全密码。安全密码通常为4个汉字，默认为“短信改写”。用户应尽快在这里把它改成你自己的新密码，并牢记。用户只要记住这个安全密码，就能随时通过自己的手机以发短信的方式，更改JB66的报警设置。用短信改写JB66报警设置将在后面作详细说明。
　　 在第12栏打上钩，将关闭JB66的振铃声响。（注意！一旦关闭本机的振铃声响，将无法再恢复。除了非常必要外，请不要选中此项。）
　　 第1-10栏设置输入完后，还必须点击右下角的“立即写入本页”，等进度条走满后才把本页设置真正写入JB66。

    我们增配给用户的无线门磁、无线人体红外传感器的后盖上，都标有“01号…04号”的编号，01号为安装在汽车后备箱内的无线门磁；02号为安装在车库门上的无线门磁；03号为安装在车库内的无线人体红外传感器；04号为安装在车内的无线人体红外传感器。某个编号的传感器被触发，就把上面界面中相应的短信发出去。
用户可以在每个栏内输入对应的短信和号码，点击右下角的“立即写入本页”，等进度条满后才把本页设置真正写入JB66。

    最后关闭计算机，拔下串口电缆，就完成了整个电脑改写报警设置。

二、免电脑发短信改写报警设置

    免电脑发短信改写报警设置适合于不懂电脑的用户使用。此外，JB66已经安装在车上了，要想临时改变报警设置，采用免电脑发短信改写报警设置比用电脑改写要方便得多。JB66报警器设有4个字的安全密码，安全密码通常为4个汉字，出厂时默认为“短信改写”。用户购到新机后，应尽快用下面的密码更改指令把它改成你自己的新密码，并牢记。用户只要记住这个安全密码，就能随时通过自己的手机以发短信的方式，更改JB66的报警设置。以下详细介绍各条改写设置短信格式：
　　 （1） XXXX改YYYY
　　 本指令就是用短信更改安全密码指令。其中XXXX是旧的安全密码，YYYY是新的安全密码。例如，JB66原先的安全密码是“短信改写”，用户想把它改成新的安全密码“芝麻开门”，只要向JB66发送短信“短信改写改芝麻开门”既可。JB66一旦收到这条短信后，将把旧的安全密码删除，重新写入新的安全密码。更改后用户必须牢记新的安全密码。
　　 （2） XXXX全13626876712
　　 JB66报警器在出厂时，每路报警短信默认内容都已写入最常用的内容，因此报警短信内容可以不用改动。既使用户认为报警短信内容不确切，需要自己改写，也只要第一次改写好就行了，以后很少再会去改写报警短信内容。但报警手机号码可能要经常改写。本条短信指令的作用是，只要发送“XXXX全……”这一条改写短信，就能一次性把所有传感器的报警号码都改成“全”后面的电话号码。其中XXXX就是4个字的安全密码，密码不正确，将无法改写设置。具体改写位置已用★标注在下面的2个界面图上。此外，又把这个电话号码自动写入电话号码过滤器栏中的第6个号码框，使这个手机具有解防“身份证”的作用。▲如果“全”后面的号码就是发送这条指令的这个手机，可以省略电话号码，只发“XXXX全”即可，JB66收到这条指令后，自动把发送短信的手机号码写入下面图中★所在设置中。特别要说明的是，防抢劫紧急按钮的报警手机号通常是警察的手机，因此被特意设计成不能改写。其它没有★标注的手机号码栏仍然保持原来的设置不变。

有了以上两条短信改写指令，就能基本上满足一般用户的设置。如果想单独改写某项设置，感兴趣的用户可以参考以下短信改写指令。

    （3）XXXXA03118734127
A是功能代码，必须大写字母。A的功能是把它后面的电话号码写入到主报警传感器设置中的第1个报警电话框中，当有报警触发时，就向这个电话拨号报警。此外，又把这个电话号码自动写入电话号码过滤器栏中的第6个号码框，使这个手机具有解防“身份证”的作用。★如果A后面的号码就是发送这条指令的手机号码，可以省略电话号码，只发“XXXXA”即可，JB66收到这条指令后，自动把发送短信的手机号码写入上面介绍的设置中。

     （4）XXXXB13626897650汽车被盗！请查看。
　　 大写字母B的功能是把它后面的电话号码写入到主报警传感器设置中的报警短信号码栏的第1个框中，再把手机号码后面的报警短信内容写入到报警信息栏。（报警短信内容的第1个字必须是汉字，不能是数字或字母。）此外，又把这个手机号码自动写入电话号码过滤器栏中的第5个号码框，使这个手机具有解防“身份证”的作用。★如果B后面的号码就是发送这条指令的手机号码，可以省略手机号码，只发“XXXXB汽车被盗！请查看。”即可，JB66收到这条指令后，自动把发送短信的手机号码写入以上介绍的号码设置中。★★如果连JB66上次已设好的报警短信内容都不想改变，那就更简单了，只发“XXXXB”即可。
　　 （5）XXXXC
　　 大写字母C的功能是主报警被触发时，只发报警短信，不拨打报警电话。
　　 （6） XXXXD
　　 大写字母D的功能是主报警被触发时，只拨打报警电话，不发报警短信。
　　 （7）XXXXE
　　 大写字母E的功能是主报警被触发时，既拨打报警电话，又发报警短信。
　　 （8）XXXXF13626897650
　　 大写字母F的功能是更改“默认的发送GPS数据的号码”，★如果F后面的号码就是发送这条指令的手机号码，可以省略电话号码，只发“XXXXF”即可。
　　 （9）XXXXG13626897650汽车后备行李箱被人打开，请查看！
　　 大写字母G的功能是把它后面的手机号码写入到01号无线门磁的报警短信号码栏中，再把手机号码后面的报警短信内容写入到报警信息栏，（报警短信内容的第1个字必须是汉字，不能是数字或字母。）★如果G后面的号码就是发送这条指令的手机号码，可以省略手机号码，只发“XXXXG汽车后备行李箱被人打开，请查看！”即可，JB66收到这条指令后，自动把发送短信的手机号码写入以上介绍的号码设置中。★★如果连JB66上次已设好的报警短信内容都不想改变，那就更简单了，只发“XXXXG”即可。
　　 （10）XXXXH……
　　 大写字母H的功能对应02号无线传感器。(格式同G)
　　 （11）XXXXI……
　　 大写字母I的功能对应03号无线传感器。(格式同G)
　　 （12）XXXXJ……
　　 大写字母J的功能对应04号无线传感器。(格式同G)
　　 （13）XXXXK……
　　 大写字母K的功能对应05号无线传感器。(格式同G)
　　 （14）XXXXL……
　　 大写字母L的功能对应06号无线传感器。(格式同G)
　　 （15）XXXXM……
　　 大写字母M的功能对应07号无线传感器。(格式同G)
　　 （16）XXXXN……
　　 大写字母N的功能对应08号无线传感器。(格式同G)
　　 （17）XXXXO……
　　 大写字母O的功能对应09号无线传感器。(格式同G)
　　 （18）XXXXP……
　　 大写字母P的功能对应10号无线传感器。(格式同G)
　　 （19）XXXXQ……
　　 大写字母Q的功能对应汽车电瓶线剪断报警。(格式同G)
　　 （20）XXXXR……
　　 大写字母R的功能对应有线门磁报警。(格式同G)
　　 （21）XXXXS……
　　 大写字母S的功能对应防抢劫紧急按钮第1条报警短信。(格式同G)
　　 （22）XXXXT……
　　 大写字母T的功能对应防抢劫紧急按钮第2条报警短信。(格式同G)
　　

遥控器的使用

　　 遥控器共有4个键，开锁图案键是解防键，按动它能解除设防，讯响器响一声，状态指示灯变绿。闭锁图案键是无声设防键，按动它能无声设防，讯响器响两声，状态指示灯变红，有报警时只发短信或拨打电话，而不发声音报警，适合于小区环境。铃当图案键是有声设防键，按动它能有声设防，讯响器响三声，状态指示灯变红色闪烁，有报警时在发短信或拨打电话的同时，又发出声音报警。闪电图案键是遥控器自锁键，按住闪电图案键2秒以上，能使遥控器的解防键失效，用户只能用手机来解防，使智能小偷也无能为力。

用手机对JB66进行解防设防、状态查询

    在遗忘带遥控器时，你可以用手机向JB66拨打电话，当拨通听到1~2声回铃音后就挂断，JB66就能从设防变成解防，或从解防变成设防。如果再次拨通听到1~2声回铃音后就挂断，状态又会翻转一次，这就是振铃遥控。由于没进入通话，因此是完全免费的遥控方式。而且JB66通过来电显示识别，只允许你的手机才能振铃遥控，其它号码误打进来，振铃遥控不起作用。在远离汽车，超出遥控器控制范围时，我们可以用发短信遥控设防、解防。你只要向JB66发出一条 “有声设防”的短信，就进入有声设防；发 “无声设防”的短信，就进入无声设防；发 “解防”的短信，就进入解防。如果你在上面的3条短信后再加上一个“？”，如：“有声设防？”，JB66在收到短信设防成功后，会自动向你的手机回复一条短信“有声设防”，表示设防成功，使你100％放心。你也可单独发“状态查询”短信，了解汽车设防状态。同样，只有你的手机才能短信遥控有效，其它短信误发进来，不起作用。

禁止遥控器的解防功能

    现在流行的报警遥控器都采用固定编码和滚动编码两种加密方法。其实这两种编码都已经能被智能小偷破码，甚至黑市上有人专门制作这种破码仪，销售给不法分子以牟取暴利。小偷有了这种破码仪，只要在你的报警器附近，用破码仪接收你按下遥控器时的发射信号，就能在你离开后，用破码仪模拟你的遥控器来解除报警。更先进的破码仪可以连接笔记本电脑，它能在接收到你的遥控器发射信号后，用电脑自动跟踪滚动编码，克隆出你的遥控器。

　　 为此，禁止遥控器的解防功能十分有必要。用户只要按住遥控器上的闪电图案键2秒以上，讯响喇叭响5声，就进入禁止遥控器的解防状态。这时，无论是你自己的遥控器，还是克隆出的遥控器，都无法再用来解防，遥控器只能用来设防，而不能用来解防。用户需要解防时，只能用自己的手机进行振铃遥控解防，或发短信解防。我们的报警器有很严密的安全措施，报警器在收到你的来电或短信时，通过GSM来电显示功能取得来电号码，并把此号码与电话号码过滤器中登记的手机号码对比，相同才允许解防，不相同的号码则不允许解防。你的手机就有解防“身份证”的作用，只要你不要把手机借给别人，任何人都无法解防。到目前为止，在没有得到你的手机SIM卡的情况下，要复制一张相同号码的手机SIM卡，还没有这样的黑客。此外，以下2种方法能自动恢复遥控器的解防功能：（1）用你的手机进行振铃解防或短信解防后，遥控器的解防键将有效。（2）在报警情况发生时，当你的手机已经收到了报警器发来的报警短信或电话后，再延时10秒后遥控器的解防键将有效。特别要说明的是，用户在每次设防离开时，要想禁止遥控器的解防功能，都必须按右下键2秒以上，并听到5声声响。

增配无线探头和无线紧急求救按钮

    如果想进一步提高车辆的防盗的安全系数，我们可以在车上再装配一些无线的探测器，例如无线门磁、无线热释电传感器、无线紧急按钮等，我们把无线门磁安装在发动机门盖上，或者安装在行李箱门上，这样只要它们被打开，就能触发无线门磁发出带编号的无线报警信号，主机收到后立即发出对应编号的报警短信，例如“后备行李箱被打开！”“发动机盖被打开！”“车库有人进入，请查看！”
　　 或者在车内安装一个有线热释电传感器，这种探头对车窗外部的人体基本检测不到，如果人进入车内，就能立即触发报警，主人就能立即收到“车内有人进入”的报警短消息。
　　 改进型JB66除了正面的排插上可以接有线紧急求救按钮外，还可以接无线紧急求救按钮。无论按下有线紧急求救按钮，还是按下无线紧急求救按钮，都会发送出相同的2条求救短信。
　　 无线门磁、无线人体红外传感器、无线紧急求救按钮的内部都有一片编码芯片PT2262集成块，PT2262的第10～13引脚电平的不同设置，可以改变报警器的编号，从而触发对应的报警栏。用户可以根据下表自己增配。(引脚和正电源连通，表示设置为1；如果引脚和地连通，表示设置为0。)

主报警振动位移传感器的选择

    振动传感器有通用型和改进型两种。通用型振动传感器是一种目前广泛应用的报警检测传感器，它内部用压电陶瓷片加弹簧重锤结构检测振动信号，并通过LM358等运放放大并输出控制信号。具有成本低、灵敏度高，振动检测灵敏度可调的优点，被大量应用到汽、摩托车车防盗系统上，目前80％的车辆报警器都用这类传感器，缺点是大的声音信号会引起误报，例如打雷等。改进型振动传感器采用碳素滚针电阻受振动或位移的作用，与接线端之间的电阻值发生变化检测振动信号。它不会受声音信号的影响而引起误报，缺点是灵敏度不如通用型高。两种振动传感器价格相同，用户可以自己选择其中的一种。

　　

监听报警现场的声音和向车内喊话

　　 以下三种情况可以监听车内声音和向车内喊话：

1. 接到报警器发来的报警电话后，接通来电就能监听车内声音和向车内喊话。
2. 平时可以用允许控制的手机或电话拨打SIM卡的电话号码，等4次振铃以后电话会自动接通，就能监听车内声音和向车内喊话。
3. 用允许控制的手机向报警器发请求监听短信“用XXXXXXXXXXX监听”，JB66收到短信后，就会向这个电话拨号，接通来电就能监听车内声音和向车内喊话。XXXXXXXXXXX最好是身边的固定电话，用固话监听声音清晰，而且单向收费。

    监听和喊话的切换：电话接通后，在键盘上先按一下0键进入切换状态，以后只要按一下*就能进入监听，按一下#就能切换到向车内喊话状态。这个功能可以帮助我们确认现场是否有真正的盗情。

紧急停车和车内空调的遥控

JB66防盗报警系统有2路短信遥控输出，驱动左图的继电器分别用来遥控被盗车断电熄火停车和打开车内空调。当车辆被盗后，用允许控制的手机向报警器发一条短信“汽车断电”，就能紧急将汽车停下。考虑到紧急停车对车辆行驶的安全性，报警器内做了一个缓冲过程，当接到“汽车断电”短信指令后，先切断电路2秒，再接通电路5秒，反复20次，才彻底断电，这样做可以让驾驶员感到车辆明显异常，然后驾驶员有足够的时间将车辆开到安全地区，这时才彻底停车。

注意事项：
JB66车辆短信息防盗报警系统对静电比较敏感，千万不要带电焊接，否则非常容易损害内部主控CPU，需要用电烙铁焊接时，建议断电用电烙铁余热焊接或者用带接地线的电烙铁焊接。
JB66车辆短信息防盗报警系统的电源可以直接用汽车的12伏蓄电池电压，注意要直接从蓄电池处引线，要确保汽车熄火以后仍然能提供12伏的工作电压。
JB66车辆短信息防盗报警系统，在车内安装时要注意防震，避免剧烈震动，而且天线与车内大的金属导体至少保持10cm以上的间距，最好把天线拉直固定以防晃动。
　　利用GSM手机基站定位寻车
汽车被盗后，可以用GSM手机基站定位寻车。但前提条件是装在JB66上的手机卡必须开通手机基站定位服务。手机基站定位服务采用包月制收费，6元/月。定位精度可以达到200~500米，这对于寻找象汽车这么大的目标已经足够了。GSM手机基站定位应用到JB66上的最突出的优点是：不必要再增加昂贵的GPS卫星定位接收机等硬件，就能实现定位寻车。关于GSM手机基站定位服务，大家可以点击下面的相关链接。如果要更精确定位车辆的位置，那就要用下面介绍的GPS卫星定位，GPS卫星定位精度可以达到15米，不需要任何服务费，而且不受地域的限制。

GPS远程卫星定位寻车和车内导航

　　 改进型JB66可以连接外置GPS模块，即可升级成JB67。 外置GPS模块与报警器的连接仅通过一个水晶插头，拔下水晶插头就能使GPS模块与报警器彻底分离。此外，外置GPS模块采用即插即用方式工作，随时带电插上就能增加GPS相关功能。这就意味着，用户购买时如果不需GPS功能，可以先不购外置GPS模块，只购主机，大大降低购买价格。如果用户以后又需要GPS功能时，再购外GPS模块自己插上即可升级成JB67。
　　 JB66只要插上了一体化GPS模块，就具有远程定位寻车和车内笔记本电脑自助导航两大功能。以下将详细介绍这两大功能的使用。

　　

　　 全球卫星定位系统简称GPS系统，是美国国防部历时二十年，耗资200亿美元建立起来的可以全天候高精度的定位系统，目前共有二十四颗卫星，其中21颗工作卫星，3颗在轨备用卫星。由于刚开始GPS只限于军事用途，民用受到人为精度的限制(SA)。直到2OOO年5月1日起美国政府取消SA限制后,大大地促进了民用普遍化，现已逐步演变为一种世界性高技术产业，成为目前世界上发展最快的三大信息产业之一。
令人惊喜的是：GPS接收机在全球任何地方接收卫星信号都是免费的。因此用户只要一次性投资买了GPS接收机，就能终身免费接收到非常精确的格林威治时间、目标的经度、纬度，如果是移动物体还可以看到方位角及速度等信息。把这些信息和电子地图软件相连，就能实现车内导航和远程定位寻车。不需要任何服务费。
在远程定位寻车时，监控点和车辆的距离可能很远，采用普通无线电台等传统方式传输定位数据成本相当高，而且不稳定。改进型JB66车载GPS定位遥传系统是利用GSM短信息来传输定位数据的。采用GSM短信息传送定位数据具有以下优点：

　　 1.定位数据走GSM短信通道传输，可以直接用手机接收，不需要增加另外的专用接收机。
　　 2.短信可以双向通信，除了能及时返回车辆定位信息外，还能用手机发短信控制何时返回定位信息。
　　 3.设备体积小，操作简单；
　　 4.由于控制中心无须专门设置大功率发射电台，将大大降低设备成本、安装费用；
　　 5.GSM覆盖面广，盲区少，信号稳定，自动漫游，并且通讯距离受地理环境、气候的影响小；
　　 6.使用费用低，每发送一条定位短信只要1毛钱，非常可靠廉价。
GPS全球卫星定位及短信遥传系统非常适合用于车辆监控，例如你是一家物流配货公司的经理，你就能随时掌握你可以调配的车辆具体在哪里，你可以通知最近的货车去客户哪里提货，或者你有一辆长途客运汽车，你可以随时知道汽车已经行驶到那个城市，是否正常，如果你的汽车上装备了我们的系统，万一车辆被盗或者失去行踪，你就能马上确定汽车的位置，快速找到汽车。

外置GPS模块的安装要点：

    因为GPS系统的固有特点，GPS模块应安装在能够看到天空的位置，并且视野尽量开阔，这样才能接收到尽量多的卫星数据，只有收到大于4颗卫星的数据，GPS模块才能输出定位数据，GPS模块带有磁性吸盘，可以牢固地吸附在汽车的顶部。
如果要想使GPS模块隐蔽，不被别人发现破坏，根据我们的经验有以下几个地方可以考虑安装GPS模块：

　　 1.放在轿车挡风玻璃的前端（挡风玻璃应该有比较大的斜坡，并且不能贴膜，否则会影响接收信号）也有客户成功安装在仪表盘内，靠近挡风玻璃处，这样GPS模块透过塑料的仪表外壳和挡风玻璃也能接收到卫星信号。
　　 2.汽车的反光镜外壳内，这个地方到是一个非常理想的地方，既伸出车体，能看到较大的天空，而且一般人还真想不到。
　　 3.后挡风玻璃的隐蔽处，优点是安装容易，但是也比较容易被发现。
　　 4.安装在采用塑料的前后保险杆内，这个地方也能很好的收到卫星信号，而且不容易被发现，一些汽车租赁公司就喜欢安装在这个地方。
　　 5.如果是出租车，可以把GPS模块安装到车顶的塑料顶灯箱内。

GPS设置方法1：通过电脑端专用软件进行设置
　　 运行“CARS.exe”进入了设置软件界面。点击“GPS定位和辅助报警设置”按钮进入以下界面。
　　

    上图中第1栏所指的区域是JB66默认的发送GPS数据的手机卡号码，如果这个号码是用户的手机，那么接收到的是中文GPS经纬度短消息，如果这个号码是专用的GPS车辆机房监控接收机SIM卡号码，那么接收主机会解释这条中文短消息，并提取其中的GPS数据，再还原成标准的GPS数据格式给电脑的电子地图软件，最终在地图上显示实际车辆的位置。

　　 上图中第2栏可以输入1-3个电话号码，以后可以用这几个来电振铃遥控触发车载GPS回传定位数据给第1栏的默认号码。所谓振铃遥控，就是用电话拨打车载端内部安装的手机卡号码，当听到两声振铃回铃音后立即挂断电话，这时车载端就会立即给默认的发送GPS数据的手机卡号码发送一次GPS中文短消息。因为采用振铃遥控的方式时电话没有接通，所以没有通话费用产生，比较经济，而且可以随时随地地遥控车载端是否发送一次GPS中文短消息。(通常把GPS监控机房里的固定电话号码写入以上3个控制号码栏，以减小集中监控的费用。也可以输入某个手机号，但是以上3个号码不能与前面的“只有以下手机才能控制报警器和GPS”栏中的6个号码相同，否则会和振铃设防解防混淆。)

　　 上图中第3栏是控制车载GPS的相关短信指令格式备忘录，这6条短信指令是不能修改的，而且只允许前面的“只有以下手机才能控制报警器和GPS”栏中的6个号码发送才有效。6条短信指令的作用将在下面做详细说明。

GPS设置方法2:发短消息设置
　　 XXXXF13626897650
　　 大写字母F的功能是更改第1栏“默认的发送GPS数据的号码”，★如果F后面的号码就是发送这条指令的手机号码，可以省略电话号码，只发“XXXXF”即可。注意F要求大写英文字母，默认的修改密语是“短信改写”，可以在设置软件中修改成其它4个汉字的密语。
对于普通用户来说,这种方法最简单方便,只要将系统接入汽车的12伏直流电源，等GSM网络连接成功，用用户的手机对JB66中的手机卡号码发送一条“短信改写F”的中文短消息,系统就会自动将定位短消息发送给短消息发送的手机，如果发送一条“短信改写F13626897650”的中文短消息，那么系统就会把定位短消息发送给F后面的手机号码。

控制车载GPS的相关短信指令

（1）立即返回一次GPS定位数据格式： “定位XXXXXXXXXXX”

例如：要把定位数据发给13626897650，只要向JB66发送短信“定位13626897650”即可〔“”此处用于着重指出，编辑短信时前后不能加双引号〕，车载GPS在收到这条短信后，立即将最新的车辆所在经度、纬度、速度等信息以短信的方式发给13626897650。如果这个号码是用户的手机，那么接收到的是中文GPS经纬度短消息，如果这个号码是专用的GPS车辆机房监控接收机SIM卡号码，那么就能在电子地图上显示实际车辆的位置。★如果“定位”后面的号码XXXXXXXXXXX就是发送这条指令的手机号码，可以省略电话号码，只发“定位”即可，JB66收到这条指令后，自动会向发送的手机回传车辆所在GPS经纬度短消息。

（2）定时不断返回GPS定位数据： “间隔XX秒”
　　 向JB66发送这条短信，可以让车载GPS系统每间隔一段时间向第1栏默认的发送GPS数据的手机卡号码发送一次车辆定位数据。这样可以随时掌握车辆所在位置，并且能通过各个时段收到的定位信息，描述出车辆运行轨迹。XX的时间范围在60秒～24小时之间由用户根据实际需要来设定，但必须换算成秒来发送，例如要每间隔1小时回传一次定位信息，就要向JB66发送短信“间隔3600秒”；要每间隔24小时回传一次定位信息，就要向JB66发送短信“间隔86400秒” 〔“”此处用于着重指出，编辑短信时前后不能加双引号〕。间隔24小时回传一次定位信息可以让车辆每天的某个时间向你报告一次所在位置，某个时间就是你发这条短信的时间。

（3） 取消定时返回GPS定位数据： “取消”
向JB66发送了短信“间隔XX秒”后，车载GPS系统会不停地间隔发送定位短信，如果要让车载GPS系统停止间隔发送定位短信，只要向JB66再发送短信“取消”即可。

（4） 关闭GPS电源以减小功耗： “关闭GPS”
　　 长时间用不到GPS功能时，可以向JB66发送短信“关闭GPS”，以减小功耗。关闭GPS电源以后，可以发送以下3条短信重新打开GPS电源，①“打开GPS” ； ②“定位XXXXXXXXXXX” ； ③“间隔XX秒”。

（5） 打开GPS电源： “打开GPS”
　　 用于重新打开GPS电源。

（6） 复位GPS： “复位GPS”
　　 当GPS工作异常时，可以发送这条短信冷起动复位GPS接收机。

远程触发车载端GPS设备发送定位短信数据的方法：

　　 1.采用振铃遥控的方法。
软件中的第2栏可以输入1-3个电话号码，以后可以用这几个来电振铃遥控触发车载GPS回传定位数据给第1栏的默认号码。所谓振铃遥控，就是用电话拨打车载端内部安装的手机卡号码，当听到两声振铃回铃音后立即挂断电话，这时车载端就会立即给默认的发送GPS数据的手机卡号码发送一次GPS中文短消息。因为采用振铃遥控的方式时电话没有接通，所以没有通话费用产生，比较经济，而且可以随时随地地遥控车载端是否发送一次GPS中文短消息。

　　 2.发送特定短消息指令后可以遥控车载端连续发送GPS中文短消息。
如果需要立即返回一次GPS定位数据，只要向JB66发送短信“定位”即可。某些场合例如车辆已经被盗或者是需要连续查看车辆的实际位置时，可以发送一条“间隔XX秒”的短消息指令后就可以遥控车载端主机，让它每隔XX秒就自动发送一条包含GPS定位数据的中文短消息，持续发送，只有在收到“取消”的短消息指令后，才会停止发送。

对于接收端，可以根据客户的需要，我们设计了两种方案供客户选择：
　　 1.客户采用手机来接收车辆的位置的中文短消息。
直接用客户的手机接收定位短信，优点是系统成本比较低，直接用客户手机来接收经纬度数据，省略了专用接收机，同时不需要连接电脑，便于移动接收。例如我们发出要求JB66返回GPS定位信息的指令后，手机就能立即收到这条短信息：“东经： 11936.3588，北纬：2949.7098，速度：013.6， 方位角：180.54，时间：05年04月15日12时31分44秒”。
　　

　　 但是经纬度数据比较抽象，不够直观。为了弥补这个缺点，我们找到一款支持手动输入经纬度的全中国电子地图软件。用户在收到以上定位短信后，运行全中国电子地图软件，按下工具栏的切换按钮，左边会出现一个窗口，在窗口中选择“查询”、“坐标”后，把手机读出的经度、纬度的数值输入到对话框里，点击“定位”按钮后，电子地图上立即会出现一个红色瞄准器图标，图标所在位置就表示车辆的实际位置。用户还可以用带有经度纬度的纸地图，大至确定车辆的位置。﹙小常识：短信中收到的时间是格林威治时间，格林威治时间和北京时间相差8个时区，北京时间＝格林威治时间＋8小时﹚

    2.采用GPS机房监控专用接收机接收，再通过电子地图显示车辆行驶轨迹。

下图就是GPS机房监控专用接收机JB68，使用前也必须在接收机内装入一张手机SIM卡，通常这张手机SIM卡的号码被写入JB66/GPS设置中的第1栏“默认的发送GPS数据的号码”里，以形成JB66向GPS机房监控专用接收机发送定位短信的约定状态。通过一根串口电缆把GPS机房监控专用接收机与电脑串口相连。接通稳压电源后，状态指示灯会以红绿交替发光，表示接收机内部GSM短信模块正在登陆GSM网络。大约30秒后，状态指示灯常绿，表示登陆GSM网络成功。GPS机房监控专用接收机把接收到的包含有GPS信息的中文短消息，经过单片机处理后通过串口把数据给电脑上安装的中国电子地图软件，电子地图就会以红色箭头指示车辆现在的位置，箭头所指的方向就是车辆行驶的方向，如果选择显示GPS轨迹的选项后，还可以用红色的连线来演示车辆的行驶路线。GPS机房监控专用接收机和电脑串口相连后，在中国电子地图软件中→选项→设置项→“GPS设备配置”中选打开对应串口，“每秒位数”选9600。
　　

　　 中国电子地图软件是北京灵图软件软件技术有限公司开发的，它可以显示普通城市的城镇及国道的具体位置，省会级城市能详细到具体的街道及显著建筑物。定位精度为10米，可以方便地测量两点之间的距离，正版软件仅售48元人民币。需要的客户可以直接和他们联系。
　　 中国电子地图软件可以很好地和GPS设备连接，非常适合用于车辆监控的用途。
　　 远程定位寻车演示
　　 器材：(1)出差在杭州的汽车上安装了一套车载端GPS设备 ，内部主要由一套GPS卫星定位接收机和一个JB35G短信数传模块组成。
　　 (2)监控电脑位于广州市，计算机的串口连接了一套GPS机房监控专用接收机。接收机内部主要由一个JB35T短信数传模块组成，它可以和车载端的另一个JB35G模块通过短信的形式跨省传输数据。车载端GPS接收到的经度纬度等参数，通过车载端JB35G短信模块发送给监控电脑端的JB35G短信模块，并通过RS232串口提供给监控电脑，利用中国电子地图软件自动把汽车定位在电子地图上。
　　 操作：广州的测试人员先用电话拨打杭州车载端内部安装的手机卡号码，当听到两声振铃回铃音后立即挂断电话来触发车载端GPS设备。约5秒后，广州的监控电脑的显示屏上出现了一幅杭州市电子地图，并在图上出现了一个红色箭头。红色箭头所在位置就是车辆所在位置，红色箭头的方向就是汽车行驶方向。点击放大按钮，可以锁定更精确的位置。经过几次放大后，我们可以很清楚地看到汽车正行驶在杭州西湖边的延安路和解放路交叉口的新世纪商厦附近。(见下图)
　　 广州的测试人员又用手机向杭州车载端GPS发短信“间隔60秒”，过了60秒后，电子地图上的红色箭头移到解放路上，又过了60秒后，红色箭头已移到湖滨路上。说明汽车已离开新世纪商厦，正向湖滨方向行驶。

中国电子地图软件设置：

1.安装后进入选项进入设置项，“GPS设备配置”中选打开相连的串口，“每秒位数”选9600。退出设置项。
　　 2.选“显示”项：选“GPS位置显示”中GPS显示选“始终在图幅中”，选显示“GPS轨迹”。退出。
　　 3.进入“工具”点“连接GPS设备”。图中即会显示出红色的三角标志。

注意事项：

1.中国电子地图在使用时，必须按下卫星图案的连接GPS按钮，总是显示“无有效的卫星信号”不影响使用。

2.GPS初次使用时，请开机后随车移动几十米，定位信号就能正确调整到当前位置。如果在固定位置不移动，有时候定位信号会调整不过来。

GPS车内自助导航

　　 当你驾车出差到一个陌生的外地。在路上，GPS车内自助导航功能可以引导你往哪条路开车才能到达陌生城市，避免了走错路；在陌生城市中，面对象谜宫般的街道，GPS车内自助导航功能可以帮助你找到最近路线，最快到达目的。JB66的正面有一个GPS车内自助导航串口，用串口电缆把它连到PDA或笔记本电脑上，运行电子地图软件，就能实现GPS车内自助导航。用户只要设定起始点和目的地，计算机将自动设计出行车路线，并有箭头表示车辆行驶的轨迹，让您很清楚地知道自己现在所在的位置。（这里的串口电缆线就是前面在报警设置时用过的同一根串口电缆。）
　　 JB66如果配合下面介绍的专业车载导航软件无疑是如虎添翼，客户可以开车随意去全国各地旅游。这类软件主要用途就是车辆实时导航，并且可以语音提示，非常方便。但要注意，速率选4800。
　　
　　 这是北京灵图软件软件技术有限公司开发的Sm@rtguider 3.0专业定位导航软件。
　　
　　 软件用红色汽车图标表示您目前汽车所在的位置，你只要设定一个目的地，软件就会立即用蓝色粗线显示最佳行车路线，并显示两点之间的直线距离。

　　 系统可以选择全国省会级城市的详细地图，也可以选择全国25万比例的详细地图。
　　

天行者软件设置：

1.安装完成后进入GPS设置项：选正确的COM口，或让软件自己寻找GPS。速率选4800。

2.进入我的信息选项，可以进入GPS测试，既可以看到GPS接收的当前信息。

其它使用请看帮助。
　　

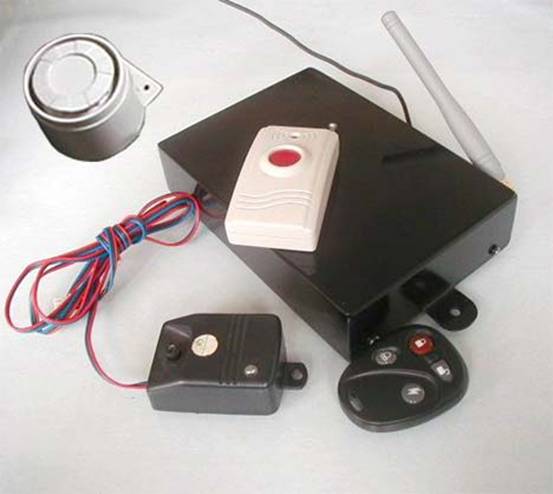

JB66改进型GSM车载报警器的套件器材清单：
　　 1．JB66报警主机一个
　　 2．配套软件、使用说明光盘一张
　　 3．连电脑串口电缆一根
　　 4．设防、解防用的手持遥控器一个
　　 5．高响度报警喇叭一个
　　 6．振动位移传感器一个

　　 选配件：
　　 1．无线热释电人体红外探头（增配每个35元）
　　 2．无线紧急按钮（增配每个15元）
　　 3．无线门磁传感器（增配每个15元）
　　 4．无线火灾烟雾传感器（增配每个75元）
　　 5．设防、解防用的手持遥控器（增配每个15元）
　　 6．有线热释电人体红外探头（增配每个35元）
　　 7．有线门磁传感器（增配每个10元）
　　 8． GPS卫星定位接收机模块（增配每个400元）
