JB64机房短信监控报警系统--GSM/GPRS/CDMA--开发板商城

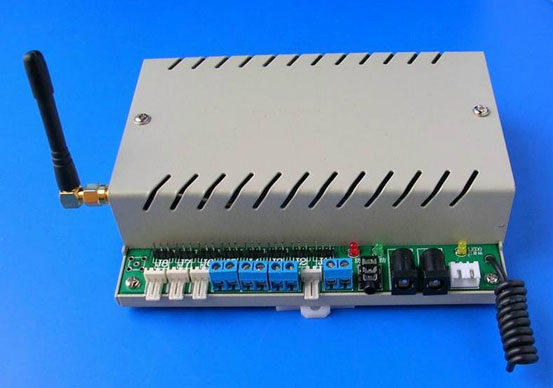

JB64机房短信监控报警系统
销售状态: 本站销售,热卖中
浏览次数:4470次 赠送积分:50 分
商品规格:
供 应 商: 晶控电子
商品价格: ¥780元
¥700元
市场价 商城价


JB64机房短信监控报警系统

    JB64机房短信监控报警系统是基于SMS短信技术开发的系列产品,旨在为企业用户提供易于上手、价格低廉但功能丰富的机房环境监控和防盗报警解决方案。使您的手机变成了被监控设备的遥控器。设备一旦发生异常,系统就会及时给您的手机发出短信进行报警,您也可以随时发短信指令查询控制设备当前状态。本系统的使用不会对原有系统有任何副面影响,将有助于提高特定行业的安全系数,为企业提高预警效率、创造安全环境、降低潜在损失、创造无形利润提供帮助。它将让您用极小的投入获得经济上的长期潜在利润和心理上的高枕无忧。

主要功能:

机房环境监控:

    温度监控:需要温度传感器;当温度值超出设定范围时,给多位管理员发短信报警
    湿度监控:需要湿度传感器;当湿度值超出设定范围时,给多位管理员发短信报警
    烟雾监控:需要烟雾探测器当烟雾浓度超出一定范围时,给多位管理员发短信报警
    漏水监控:需要漏水探测器;当地板特定点漏水时,给多位管理员发短信报警
    配电监控:需要电压/电流传感器;当被监控电路的电压或电流不稳且超出一定范围时,发短信报警

物理量短信测量监控:增配串行A/D转换板和物理量传感器,就能用短信来测量监控温度、湿度、电压、电流、压力、流量等物理量

防盗报警:

    房门监控:需要门磁探测器;当房门被非法打开时,给多位管理员发短信报警
    窗户监控:需要红外探测器;当窗户被非法打开时,给多位管理员发短信报警
    断电监控:需要断电探测器;当被监控电路断电时,给多位管理员发短信报警

UPS监控:

    当UPS发生以下问题时,会发短信报警:①市电异常,UPS转电池工作;②UPS低电量工作,电池将耗尽;③UPS通讯丢失或切断负载电源;④UPS设备需要更换新电池;⑤UPS设备开始转到旁路工作;⑥UPS出现不明故障
    短信控制:发送一条短信指令,可关闭或打开UPS(可选功能,不推荐使用)

特定行业设备监控:

    用户的特定行业设备有故障或工作异常时,给多位管理员发短信报警。管理员能发送短信遥控设备复位或断电。

高压电设备区闲人误入报警:

    增配微波感应探头,可以对高压电设备周围20平方米的范围进行探测,当有闲人误入该区域就立即向多位工作人员发短信报警。

系统特点

1)工业级产品设计,元器件的精心选择;独创的双CPU防死机技术,保证了本产品内部的GSM无线收发模块和微处理器均可持续、稳定24小时不间断长年可靠地运行。
2)接口采用光藕隔离设计,保证被监控的设备和本产品各自独立运行,互不影响。
3)系统组成简单,安装方便,对原有系统不会有任何影响。
4)采用一次冲压成形的金属外壳,具有极好的电磁兼容性。

jb64

jb64

软件资料和工具的配套光盘:

JB35光盘

系统电源

     JB64主机有主电源和后备电源两套供电系统。主电源是由市电220V转换成17V的直流电源,只要市电220V不停电,它一方面提供JB64主机的工作电源,另一方面对后备电瓶充电。后备电源采用12V的铅酸畜电瓶,当市电220V停电时,继续提供JB64主机的工作电源。接了后备电源,即使小偷把市电剪断,也不能破坏报警系统。用户在使用中也可以不接后备电源,只是在断电后系统就无法报警了,其它功能不受影响。
jb64

电瓶

JB64开机前的准备

选择SIM卡注意以下事项:

1。SIM卡必须是GSM手机SIM卡。(2004年和2005年出版的部分32K和64K卡由于卡本身有设计漏洞,JB64和一些手机都会出现登陆不了GSM网的现象,2006年1月以后出版的新卡则都能使用。)
2。手机卡最好开通来电显示功能,否则电话号码过滤等功能无法实现。
3。手机卡不能设置开机密码,否则无法成功登录GSM网络。
4。要保证这张手机卡有一定的资金余额,用于拨打报警电话或者支付发送短信时产生的费用。
5。手机卡在使用前,应先放入手机中设置好短信息中心服务号码,并用手机试一下能不能发短信。短信息中心服务号码可以询问当地的10086或10010。
6。SIM卡可以是联通的也可以是移动的,但必须选择GSM网络信号好的网络。GSM网络信号的好坏,直接影响报警的可靠性。
选定一个GSM网络后,短信收发双方最好都选同一网络。因为,在中国移动与中国联通的短信息系统之间互传短信,比较容易造成丢失短信。
7。JB64在运行时会把SIM卡中的电话簿内容全部删除,如果有必要事先应备份到手机内存中。

JB64
开机步骤

〈1〉 把SIM卡插入JB64的SIM卡座内,并向右滑动SIMLOCK翻盖锁住SIM卡。
〈2〉 根据用户需求接好报警传感器
〈3〉 接通主电源和后备电源。(在测试或设置报警参数时,可以不接后备电源)
〈4〉 JB64的侧面有一个黄色发光管LED0,它是用来指示是否已经成功登陆GSM网络。如果是第一次接通电源,须等待20秒~10分钟,LED0黄色发光管才亮,进入待机状态。如果是第二次以后接通电源,则只须等待20~30秒,LED0黄色发光管亮,进入待机状态。(在此等待时间内JB35G先进行GSM网络搜寻,再进行SIM卡格式化过程。如果SIM卡电话簿内容本身为空,则只须10秒就完成格式化。)登陆网络成功以后LED0会变成常亮,表示JB64已开机起动成功。LED0没亮,JB64无法实现任何功能,包括用电脑设置报警参数。

jb64

JB64
报警系统的设防/解防

JB64的侧面有一个设防/解防指示双色发光管,此发光管发红光时表示报警系统处于设防状态;此发光管发绿光时表示报警系统处于解防状态
JB64配有315M手持遥控器,可以在近距离控制JB64报警系统的设防/解防。

遥控器的4个键定义:(见下图)
①按下开锁图案键,系统处于解防状态。
②按下闭锁图案键,5秒后系统处于设防状态。
③按下铃当图案键系统处于半设防状态(有线报警奇数11脚、15脚、17脚解防,偶数12脚、14脚、16脚设防;无线报警奇数01号、03号、05号、07号、09号解防,偶数02号、04号、06号、08号设防)。
④闪电图案键是遥控器解防失效键,按下超过1秒后能使遥控器的解防键失效,用户只能用自己的手机来解防,既使小偷用无线破码仪克隆出你的遥控器也无能为力。
无线遥控

    JB64报警系统的设防/解防是通过遥控内部JB35G的第八路继电器的开关来实现的。此外第八路继电器具有免费的振铃遥控功能,通过振铃触发使系统的设防/解防状态不断翻转。具体方法是:用手机或者电话拨打JB64,当在电话听筒内听到两声回铃音“嘟——嘟”后马上挂断,设防/解防状态就会翻转。振铃遥控的主要特点是通话双方都未进入通话状态,就能达到遥控的目的,是完全免费的控制方式。
振铃遥控有一个来电显示电话号码过滤器,出厂时把过滤器功能给暂时禁止掉了,使得在开机试机时,所有电话拔打JB64都能振铃遥控。但实际应用中,我们可以运行光盘中的JB35G设置软件,重新设置振铃遥控过滤器,使只能有1~6个特定的电话号码才能对JB35G进行振铃遥控,而其它电话打来时,振铃遥控功能无效。可以増加系统的安全性、可靠性。这个功能是利用手机来电显示功能来实现的,SIM卡必须开通来电显示功能。
也可以通过短信遥控第八路继电器设防/解防。先通过光盘中的JB35G设置软件,把第8路继电器短信遥控指令“打开第八路”改写成“解防”;“关闭第八路”改写成“设防”,以后只要用手机发“解防”“设防”来控制系统。发送“状态查询”还可以查询“解防”“设防”状态。

有声报警模式和无声报警模式

     JB64具有两种报警模式:有声报警模式和无声报警模式。
    当JB64处于有声报警模式时,只要JB64的有线报警或无线报警被触发,就能自动吸合高响度报警喇叭发出报警音,同时向外发出报警短信和电话。
    当JB64处于无声报警模式时,只要JB64的有线报警或无线报警被触发,只向外发出报警短信和电话,现场不发出报警声。JB64出厂默认为无声报警模式,用户可以用JB35G报警设置软件V4.3在电脑上设置无声或有声报警模式(见下图)。用户也可以向JB64发送短信来设定两种报警模式:①发送“有声报警”这4个字的短信给JB64,就能设为有声报警模式;②发送“无声报警”这4个字的短信给JB64,就能设为无声报警模式。设定的报警模式既使断电也不会改变。
报警
jb64

报警号码和报警内容的设置


    JB64使用前,先要把报警内容和用户的手机号码设置到JB64里,这样才能在报警时用户的手机能够收到报警短信和电话。JB64可以用电脑改写报警设置,也可以用发短信改写报警设置,具体请看“JB35G的内部参数设置”,这里就简单介绍一下发短信改写报警设置的方法,JB64的每路报警内容在出厂时都已写入中文报警内容,可以不设置,我们只要设报警号码就可以了。JB64可以设置6组短信报警号码,所有有线或无线报警传感器被触发,都会向它们发送各自内容的中文短信。这6组号码可以用发短信的方法设置:(如果报警号码就是发送这条短信的手机,可以省略后面的号码,只发“短信改写3”即可。)

短信改写1139XXXXXXXX
短信改写2138XXXXXXXX
短信改写3134XXXXXXXX
短信改写4137XXXXXXXX
短信改写5130XXXXXXXX
短信改写6130XXXXXXXX

除了能向以上手机发报警短信外,有必要还能拨打以下方法设置好的电话:(如果报警号码就是发送这条短信的手机,可以省略后面的号码,如只发“短信改写7”即可。)

短信改写7139XXXXXXXX
短信改写8138XXXXXXXX
短信改写9134XXXXXXXX

报警方式设置:

短信改写C (所有报警传感器被触发时,只发报警短信,不拨打报警电话。)
短信改写D (12脚报警触发时,只拨打报警电话,不发报警短信。)
短信改写E (所有报警传感器被触发时,既拨打报警电话,又发报警短信。)

JB64输入/输出口资源

⑴6路遥控继电器输出口:J2---J7内部6路继电器常开输出。6路继电器可以用短信遥控、DTMF遥控、振铃遥控来控制。可以远程遥控开启或关闭设备电源,也可以远程复位工作异常的设备。

⑵7路有线报警输入:支持各种有线类传感器(如有线门磁、有线红外对射、有线振动等探测器、有线微波传感器、烟雾传感器、煤气传感器、紧急按钮、有线机房漏水传感器、有线电力线断电传感器、有线光电耦合设备出错检测传感器等)

⑶12路无线315M报警输入:可以无线连接各种无线报警传感器(如无线门磁、无线人体红外、无线振动等探测器、无线烟雾传感器、无线煤气传感器、无线紧急按钮、无线机房漏水传感器等)

⑷TTL串行A/D转换接口:可以外接串行A/D转换板,用来测量机房或设备的温度、湿度、电压、电流、压力、流量等参数

⑸报警设置电脑串口:此串口可以连到电脑的COM口上,运行光盘上的报警设置专用软件,就能通过电脑来设置报警参数。

⑹高响度报警喇叭输出口:在有声报警模式下,报警时驱动高响度报警喇叭发出报警声。
下面详细介绍这些输入/输出口的功能:

6遥控继电器输出口

J2---J7内部6路继电器常开输出,能直接控制2000W以下的电器的开关。6路继电器可以用短信遥控、DTMF遥控来控制。

继电器

    启动JB64后,用你的手机向JB64上的SIM卡号码发一条内容为“打开第二路”的短消息,JB64收到短信后, J2继电器吸合接通外部电器电源。再发一条内容为“关闭第二路”的短消息,JB64收到后, J2继电器释放断开外部电器电源,这就是短信遥控功能。我们还可以发一条短信同时遥控多路继电器“打开第二路,打开第三路,打开第四路,关闭第五路,关闭第六路,关闭第七路”。
如果在发出短信遥控指令后加上一个“?”就能遥控继电器的同时,让JB64自动回复一条控制结果状态短信,例如我们发出:“打开第五路?”的控制短信息,系统就能自动打开第五路,并且自动回复一条“打开第五路”表示第五路确实已经打开了。也可以单独发送短信“状态查询”获得6路继电器的最新开关状态。

    短信遥控指令出厂时默认为“打开第X路”或“关闭第X路”。 当然你也可以将短信息遥控指令更换成你需要的某句短语,比如第一路继电器用于遥控空调运行,你可以设置成“打开空调”或“关闭空调”。这需要运行光盘中的JB35G设置软件进行设置。设置软件还可以设置短信遥控权限,拒绝非法手机对JB64的遥控。

    用电话拨打JB64,听到4~5声回铃音以后,JB64能自动接通。接通后,在电话键盘上按“2*”第二路继电器应吸合,按“3*”第三路继电器吸合,……按“7*”第7路继电器吸合。按“2#”第二路继电器关闭……按“7#”第七路继电器关闭。这就是DTMF通话遥控。进入通话状态还能监听到现场的声音。

    8路继电器的输出方式默认为双稳态方式,也就是遥控打开就始终保持打开,遥控关闭就始终保持关闭。其实我们还能借助JB35G专用软件将输出方式设置成单稳态方式,也就是打开某路继电器后,自动延时几秒后再自动关闭,这可以用于一些设备的自动远程复位,以及动力设备遥控打开工作一段时间后自动关闭,非常实用。

jb35

7路有线报警输入

    JB64的7路有线报警输入分别对应JB35G的11脚、12脚、14脚、15脚、16脚、18脚、19脚输入,因此我们还是用“××脚”作为有线报警输入名称。通过JB35G报警设置软件,可以为7路有线报警写入7条中文短信内容,当××脚被有线报警传感器触发,就能把对应的中文短信内容发到1~6个手机上,达到短信报警的目的。11脚、12脚在主机的正面,和正负12V电源一起用三芯插座引出。14脚、15脚、16脚、18脚、19脚和正负12V电源要通过上图的扩展板从主机的9针插座引出。

报警

    15脚、16脚采用电平由低电平跳变成高电平的上升沿作为报警触发条件,这两个脚适合连接:有线门磁、断线传感器等。因为这些传感器通常采用常闭输出,也就是正常情况下都短路闭合,当门被打开、有人入侵、检测线被拉断时变成开路,采用常闭输出的优点是可以多个有线传感器串连,节省导线布线方便。

    第11脚、12脚、14脚、18脚、19脚采用电平由高电平跳变成低电平的下降沿作为报警触发条件,这几个脚适合接振动传感器、微波传感器、烟雾传感器、煤气传感器、紧急按钮等。

    11脚、12脚、14脚、15脚、16脚的报警受“设防/解防”控制,只有在“设防”状态下才会报警。而 18脚通常是接有线火灾烟雾传感器或煤气传感器,它是24小时永远处于设防状态,不受“设防/解防”控制,只要有险情就第一时间把报警短信发出去。19脚通常是接防强劫紧急求救按钮,它也是24小时永远处于设防状态。

jb64

7路有线报警输入可以接以下传感器
有线人体红外探头

有线红外

有线红外

有线紧急

有线门磁

气体传感器

烟雾传感器

微波感应器

断电检测传感器

三相电断电检测短信报警实例

    把3根断电检测传感器分别插到三相电的a相、b相、c相上,并把a相检测输出插头插到12脚有线报警输入插座上;把b相检测输出插头插到11脚有线报警输入插座上;把c相检测输出插头插到14脚有线报警输入插座上。运行JB35G报警设置软件按下图设置写入对应的报警短信内容和短信报警号码。

    让报警系统处于设防状态下,当a相电线被人剪断就能触发12脚报警,把短信内容“2号机房380V三相电a相断电,请查看。”发给13812345678。

    如果用户同时收到a相、b相、c相的断电报警短信,就可以确定是电网停电。如果用户在同一时间内只收到一相断电报警短信,那就很有可能是有人盗窃电力线。此外,由三相电供电的设备如果长时间缺相工作,会发热烧毁设备,如果只收到某相断电报警短信后,工作人员应尽快关闭设备电源查看原因。

短信

有线报警

短信报警

振动传感器

漏水传感器

指示灯检测

    设备状态指示灯检测传感器是把光敏电阻粘在设备面板的指示灯上,当设备出现工作异常指示灯亮或灭时,光敏电阻就能把光信号转换成电信号,从而触发11、12、14、18、19脚报警输入发出报警短信。

设备状态指示灯检测传感器有2种型号:

A型:适用于设备工作正常时指示灯常灭,工作异常时指示灯常亮或闪亮发出报警短信。
B型:适用于设备工作正常时指示灯常亮,工作异常时指示灯常灭或闪亮发出报警短信。
用户在购买前,先要根据设备的指示灯状态含义来选择A型或B型。

    设备有多个状态指示灯要发报警短信时,可以同时使用多根状态指示灯检测传感器。一套报警主机可以通过11、12、14、18、19脚报警输入连接5根状态指示灯检测传感器,相互独立互不影响,并且可以用文字描述出指示灯变化含义,用JB35G设置软件写到对应脚的报警短信内容中。

UPS
欠压保护短信报警实例

    把A型状态指示灯检测传感器的光敏电阻检测窗口粘贴在UPS面板的欠压保护指示灯上,把另一头的检测输出插头插到11脚有线报警输入插座上,运行JB35G报警设置软件按下图设置写入对应的报警短信内容和短信报警号码。
让报警系统处于设防状态下,当UPS欠压保护指示灯亮时,就能把短信内容“5号机房UPS的电池电量已耗尽,请查看!”发给13812345678手机。

有线报警

短信报警

连接多根状态指示灯检测传感器,可以对UPS的以下状态发出短信报警:①市电异常,UPS转电池工作;②UPS低电量工作,电池将耗尽;③UPS通讯丢失或切断负载电源;④UPS设备需要更换新电池;⑤UPS设备开始转到旁路工作;⑥UPS出现不明故障 。

此外,用户的特定行业设备有故障或工作异常时,只要设备面板上有状态指示灯,就能触发报警短信。

ups

ups

12
路无线315M报警输入

    通过JB35G报警设置软件,可以为12路无线报警写入12条中文短信内容。JB64主机内有一块315M接收板,它通过解码可以接收12路无线报警传感器发来的报警信号,并根据解码出的01~12编号触发不同内容的报警短信。无线报警传感器的发射距离在100米左右,安装灵活方便且不要预埋线。无线报警传感器的内部都有一片编码芯片PT2262集成块,通过PT2262的数据位第10~13引脚设置不同的电平,可以编出12路不同的通道,从而触发对应的报警栏。用户可以根据下表自己增配。(表中1为引脚和正电源连通;表中0为引脚和地连通。)关于无线报警传感器内部结构和原理的更详细资料请参考光盘上的“无线报警传感器的增配”。

    01号~09号和12号无线报警受“设防/解防”控制,只有在“设防”状态下才会报警。而10号无线报警通常是无线火灾烟雾传感器或煤气传感器,它是24小时永远处于设防状态,不受“设防/解防”控制,只要有险情就第一时间把报警短信发出去。11号无线报警通常是无线防强劫紧急求救按钮,它也是24小时永远处于设防状态。

第13脚 (D0)

第12脚 (D1)

第11脚 (D2)

第10脚 (D3)

对应的无线报警传感器编号

发短信改写报警内容方法

0

0

0

0

对应01号无线传感器

短信改写G……

0

0

1

1

对应02号无线传感器

短信改写H……

0

1

0

1

对应03号无线传感器

短信改写I……

0

1

1

0

对应04号无线传感器

短信改写J……

0

1

1

1

对应05号无线传感器

短信改写K……

1

0

0

1

对应06号无线传感器

短信改写L……

1

0

1

0

对应07号无线传感器

短信改写M……

1

0

1

1

对应08号无线传感器

短信改写N……

1

1

0

0

对应09号无线传感器

短信改写O……

1

1

0

1

对应10号无线火灾烟雾传感器

短信改写P……

1

1

1

0

对应11号无线紧急求救按钮

短信改写S137XXXXXXXX……
短信改写T139XXXXXXXX……

1

1

1

1

对应12号无线传感器 (等同12脚)

短信改写B……

可以和JB64增配使用的无线报警传感器如下:

漏水传感器
机房漏水短信报警实例

    有2个机房相距不到50米,我们可以用一套JB64加2个无线漏水传感器实现2个机房的定位漏水短信报警。首先把2个无线漏水传感器的地址码A0——A7跳成和JB64主机内部的315M接收板相同的地址码,如果地址码对不上将收不到。再根据上面的表格把一个无线漏水传感器的D0----D3数据位设成0000,即01号无线传感器。把另一个无线漏水传感器的D0----D3数据位设成0011,即02号无线传感器。
运行JB35G报警设置软件按下图设置写入对应的报警短信内容和短信报警号码。

短信

报警

把2个无线漏水传感器的探头分别放在对应机房的低洼处。

    JB64报警系统处于设防状态,当1号机房漏水时,就能把短信内容“1号机房出现漏水,请查看!”发给13812345678。当2号机房漏水时,就能把短信内容“2号机房出现漏水,请查看!”发给13812345678。

    通过短信提示的“1号机房”或“2号机房”就能确定是哪个机房漏水,实现机房漏水定位检测短信报警。一套JB64主机最多可以增配12个无线漏水传感器,能对12个机房进行定位检测漏水,但要求这些机房在100米的范围内。

接收板

pt2264

pt2264

烟雾传感器

无线门磁

人体红外探头

按钮

断电报警器

JB64附加功能板—短信测量A/D转换板

一、概述

    信测量A/D转换板是JB64的附加功能板。只要在JB64的TTL串口插上A/D转换板,就能用短信遥测现场的5路温度和8路通用传感器数据,实现远程漫游监测。本系统具有4~20mA、1~5V、0~10mA、0~5V等多种类型输入功能,且用户可以自定义量程显示范围和单位,可与各类传感器、变送器配合使用,实现用短信遥测温度、湿度、电压、电流、压力、流量、液位、力等物理量。本系统只要发送1条短信,就能把现场13路传感器的数值都发到用户的手机里。具有用户发短信或打电话请求单次回传和定时连续回传两种工作模式。13路传感器都可以设定上下限超限报警值,当测量值超过上下限报警值时,就能同时向6个手机发出紧急报警短信,并驱动现场继电器。

jb64

二、13路传感器输入通道特性

5路温度通道:L1~L5只能接Dallas半导体公司出品的DS18B20温度传感器,每路温度传感器测温范围:-55度~125度,测温精度:±0.5度。

ds18b20 ds18b20
ds18b20 如果DS18B20温度传感器与A/D转换板之间的引线较长,应采用屏蔽线连接,屏蔽层接大地。如果需要防水、防腐蚀,DS18B20就必须封装在密封的不锈钢管内。

DS18B20温度传感器,采用两芯屏蔽线连接,屏蔽层把DS18B20的负电源脚、A/D转换板的负电源和不锈钢管外壳连在一起,中间的2芯线连接DS18B20的信号和电源脚,抗干扰能力特好,因此支持通讯电缆长度 >50m以上。同时具有满足防水、防腐蚀的不锈钢管封装。

jb64

8路通用传感器输入口:U1~U8可以接各种线性电压或电流输出的传感器,如:温度传感器、湿传感器度、电压传感器、电流传感器、压力传感器、流量传感器、液位传感器等。用户可以通过JB35G专用电脑设置软件V5.0对每路通用传感器输入口设置4个主要参数:①传感器输出信号电压最小值,②传感器输出信号电压最大值,③传感器输出信号电压最小值对应的下限显示量程,④传感器输出信号电压最大值对应的上限显示量程。这4个要素设置到A/D转换板上后,就与某路外接的传感器建立了采样和显示协议。这4个要素设置错误会影响到测量精度,缺少任何一项这一路通道就会被系统关闭。每路通道测量精度:0.1℅,阻抗≥1兆欧。4要素的参数设置范围如下:
①传感器输出信号电压最小值可设定范围0–5V
②传感器输出信号电压最大值可设定范围0–5V
③传感器输出信号电压最小值对应的下限显示量程可设定范围:-9999~9999
④传感器输出信号电压最大值对应的上限显示量程可设定范围:-9999~9999

    另外,8路通用传感器输入口接电流输入时,需先在A/D转换板某路通道的两个输入端(信号输入端和接地端)并联一个电阻,将电流信号变换成电压信号,同时在电脑设置①②项要素时,也要用公式U=IR把电流换算成电压来设置,如:传感器输出的是4~20mA电流信号,我们可以在A/D转换板某路通道的两个输入端并联一个0.5W 250欧的电阻,让4~20mA电流通过250欧电阻,在电阻的两端就能产生一个1~5V的电压信号(根据公式U=IR可以算出信号电压最小值 = 250×0.004=1V; 信号电压最大值 = 250×0.02=5V),最后用电脑设置信号电压最小值为1V;信号电压最大值为5V写入A/D转换板。

三、上电启动系统


    先把SIM卡插入JB64的SIM卡座内,并向右滑动SIMLOCK翻盖锁住SIM卡。再把A/D转换板插到JB64右侧的TTL串口(也可以带电拔插)。最后给JB64接通17V稳压电源,这时A/D转换板上的发光管会亮灭闪动,表示正在登陆GSM网络。大约20~30秒后A/D转换板上的发光管变成常灭,表示系统已经登陆GSM网络。在系统没有登陆GSM网络时,所有的功能和设置都无法实现。

jb35

四、电脑设置A/D转换板参数

    系统登陆GSM网络后,先把U1~U8通道外接的传感器分离A/D转换板,再把电脑串口用配套的设置电缆线连到JB64的RS232串口,运行JB35G专用电脑设置软件V5.0,(JB35G的其它设置页和A/D转换板无关),只要点击进入第九页“A/D转换板设置”,对A/D转换板的以下参数进行设置:

短信 L1~L5地址栏:此栏最多可以写入8个字,当此路温度传感器出现超限报警时,会把此地址內容加到报警短信中,一起发到用户的手机里,使用户迅速明白是哪一路温度传感器出现了紧急情况。
L1~L5下限报警值:温度低于此下限值将发出超限报警短信。
L1~L5上限报警值:温度高于此上限值将发出超限报警短信。
L1~L5下限报警时打开:下限报警时,打开JB35G的此路继电器。
L1~L5上限报警时打开:上限报警时,打开JB35G的此路继电器。
短信

U1~U8传感器输出电压最小值:四要素之①,缺省将关闭此通道。
U1~U8传感器输出电压最大值:四要素之②,缺省将关闭此通道。
U1~U8传感器下限显示量程:四要素之③,缺省将关闭此通道。
U1~U8传感器上限显示量程:四要素之④,缺省将关闭此通道。

U1~U8显示的单位符号:被测量物理量的单位
U1~U8地址:出现超限报警时,在短信中提示用户报警地点。
U1~U8下限报警值:可在显示量程范围中设定一个下限报警值。
U1~U8上限报警值:可在显示量程范围中设定一个上限报警值。
U1~U8下限报警时打开:下限报警时,打开JB35G的此路继电器。
U1~U8上限报警时打开:上限报警时,打开JB35G的此路继电器。

短信 13路传感器达到设定的上下限报警值时,都向这1~6个手机发送报警短信。如:L1路温度超过设定的上限值时,左边写入的这四个手机能同时收到以下报警短信:
“紧急报警!L1(大庆1号油管温度)现已达到86℃,超过了上限预定值85℃。已打开J4继电器自控。”
设好每路传感器的参数后,点击“立即写入本页”写入A/D转换板,写入A/D转换板的参数即使断电也不会丢失。

五、用户发起请求单次回传测量结果

    用户发起请求单次回传测量结果有两种方法:⑴拨打JB35G振铃触发(X1必须短路连接)。用手机拨打JB35G模块,听到2声回铃音后挂断,5-6秒后手机就能收到一条现场5路温度和8路传感器测量值的短信。振铃触发的好处在于通话双方都没进入通话状态,是完全免费的触发方式。A/D转换板只要接收到来电振铃时的来电显示号码,就立即启动A/D转换测量现场13路传感器,并把结果以短信的形式发回给来电显示号码的手机。因此,JB35G上的SIM卡必须开通来电显示功能,且A/D转换板上的X1必须短接。另外,必须用手机拨打触发,不能用固定电话。⑵发短信触发。你也可以用手机编辑发送“测量”两个字给JB35G,同样也能返回一次现场数据。两种方法回传的测量短信内容格式如下:(发回1条短信就能把现场13路传感器的数值都回传)

L1:22.250C
L2:102.000C
L3:-12.650C
L4:22.250C
L5:22.250C
U1:5000.0V
U2:910.75MPa
U3:10.458A
U4:65.560RH
U5:1.750L/S
U6:50.750V
U7:22.750C
U8:22.750C

手机 手机 手机

六、用户发起请求定时连续回传测量结果

    用户只要发送短信“间隔XX秒”给JB35G就能实现定时连续回传测量结果短信,其中XX代表需要间隔的时间,可以设定为30秒~86400秒(24小时),但必须把时分换算成秒。例如:你用手机编辑发送“间隔60秒”给JB35G就能实现每过60秒向你的手机回传一次现场测量数据。发送“间隔86400秒”,就能在每天的同一个时间收到一次测量数据,以便于监控中心对现场数据进行日统计。发送“取消”短信给JB35G就能取消定时连续回传。回传的测量短信内容格式同上。

七、平移修正误差

    U1~U8路通用传感器输入口的测量误差主要由以下几个原因造成:⑴传感器本身的测量误差,⑵A/D转换板的转换误差,⑶传感器与A/D转换板之间的连线过长,造成衰减引起误差。我们可以采用上下平移整个显示量程范围,来修正误差,具体方法是:①测量值比实际值大k,整个显示量程向上平移k,即下限显示量程+k;上限显示量程+k。②测量值比实际值小k,整个显示量程向下平移k,即下限显示量程-k;上限显示量程-k。例如:U1通道外接了一个温度传感器,设置的显示量程范围是:-40℃~125℃,在室温25℃时的测量值为22.5℃,小了2.5℃。我们可以把整个显示量程向下平移2.5,即把量程范围调整为-42.5℃~122.5℃重新用电脑写入A/D转换板,即可修正误差。

八、发短信空中改写A/D转换板的部分设置参数

手机短信设置或控制指令

A/D转换板回传信息

含义

测量 (或拨打电话2声后挂断)

(现场测量数据)

单次回传测量数据。

间隔XX秒

(现场测量数据)

定时连续回传 (30秒≤XX≤86400秒)

取消

(无)

取消定时连续回传测量数据

号码Y139XXXXXXXX

Y)139XXXXXXXX

设置第Y个上下限超限短信报警号码 (1≤Y≤6)

号码Y删除

Y)

删除第Y个上下限超限短信报警号码 (1≤Y≤6)

号码查询

1)139XXXXXXXX……

查询已设的上下限报警号码

LX:上限80度,下限-10度。

LX:080,-10

设置第LX路温度上下限报警预定值(1≤X≤5)

UX:上限4.120V,下限0V。

UX:412,000

设置第UX路电压上下限报警预定值(1≤X≤8)

LX:上限关,下限关。

LX:OFF,OFF

禁止第LX路温度上下限报警(1≤X≤5)

UX:上限关,下限关。

UX:OFF,OFF

禁止第UX路电压上下限报警(1≤X≤8)

限值查询

LX:080,-10……

查询已设的上下限报警预定值

LX:上开J5,下开J6。

LX:J5,J6

设置温度上下限报警时吸合继电器自控(1≤X≤5)

UX:上开J7,下开J8。

UX:J7,J8

设置电压上下限报警时吸合继电器自控(1≤X≤8)

LX:上开无,下开无。

LX:JX,JX

禁止温度上下限报警时吸合继电器自控(1≤X≤5)

UX:上开无,下开无。

UX:JX,JX

禁止电压上下限报警时吸合继电器自控(1≤X≤8)

控制查询

LX:J5,J6……

查询已设的上下限报警吸合继电器自控

注:以上指令表中带有“,”的指令,“,”前后设置参数可以缺省,也可以把这些指令拆分组合使用。

如 L1:上限80度,下限-10度。(完整)
L1:上限80度。 (缺省后半部分)
L1:下限-10度。 (缺省前半部分)
L1:上限关,下限-10度。 (拆分组合)
L1:上限80度,上开J5。 (拆分组合)

九、抗干扰措施

⑴传感器输出的是弱电压信号时,引线要尽可能短。
⑵较长的传感器信号引线应采用屏蔽线连接,屏蔽层接大地。
⑶传感器信号引线尽量与100V以上的动力线分开走线。
⑷在可能的情况下,使用净化电源或隔离电源。
⑸继电器控制的执行电器与系统不要共用一个电源。
⑹系统供电与感性负载(如交流接触器)供电尽量分开,并在感性负载控制节点上并联RC火花吸收电路。

附:应用实例

(一)短信测量多路温度

短信
A/D转换板上有5路温度测量通道L1~L5,只要接上DS18B20温度传感器就能测量5个点的温度。但在一些工业应用中,需要测量更多路的温度,这时我们可以把U1~U8也扩展成温度测量,这样一块A/D转换板就能同时测量13路温度。本例就是用于大庆油井的多路油管的多点温度测量实例。U1~U8外接的8路温度传感器采用Microchip公司出品的集成温度传感器TC1047,TC1047温度传感器的特性如下:
⑴ 测温范围: -40℃~125℃;测量精度:±2℃
⑵ 信号输出: 0.1~1.75V
⑶ 电 源: 5VDC/ 35微安
也就是说,TC1047温度传感器在-40℃时,对应输出最小信号电压为0.1V; 在125℃时,对应输出最大信号电压为1.75V。用电脑按左图参数设置A/D转换板U1~U8的四要素。需要上下限超限报警,则输入需要报警的上下限报警值,以及6个报警号码。最后点击“立即写入本页”写入A/D转换板。
另外,每路TC1047耗电只有35微安,且不是感性负载,可以直接用A/D转换板上的5V电源供电,基本不会影响A/D转换板的测量精度。如果所有传感器的总耗电大于30毫安以上或有感性负载,传感器电源就必须单独电源供电。
传感器 重点强调:象TC1047这类弱电压信号输出传感器,电压输出范围小(在0.1~1.75V之间),以0.01V/℃的单位步进输出,传感器信号引线应尽可能短(小于3米),并采用2芯屏蔽线连接,屏蔽层把TC1047的负电源脚、A/D转换板的负电源和不锈钢管外壳连在一起,中间的2芯线连接TC1047的信号和电源脚。否则信号引线上的交流感应干扰电压都远远大于0.01V,造成测量值忽高忽低,且容易误报。

(二)短信测量液体压力


本例也是用在油管压力的测量和超限报警。CGYL-203压力传感器、变送器,这种传感器的特性如下:
⑴ 量 程:0~100MPa
⑵ 变送输出:4~20mA
⑶ 电 源:24V(13~36V)DC
⑷ 被测介质:316不锈钢兼容的液体、气体
⑸ 测量精度:0.2、0.3 、0.5级
也就是说,这种传感器在0MPa时输出4mA的电流信号;在100MPa时输出20mA的电流信号。首先要把4~20mA电流信号转换成电压信号,方法是:在A/D转换板某路通道的两个输入端(信号输入端和接地端)并联一个0.5W 250欧的电阻,让4~20mA电流通过250欧电阻,在电阻的两端就能产生一个1~5V的电压信号(根据公式U=IR可以算出信号电压最小值 = 250×0.004=1V; 信号电压最大值 = 250×0.02=5V)。用电脑按左图参数设置A/D转换板U1的四要素。在实际应用中,当压力超过40MPA以上油管可能会爆裂,因此要设定一个上限压力短信报警值和上限打开J8继电器自动切断压缩泵的电源。

压力传感器电源必须单独24V电源供电。

(三)短信测量液体流量



流量传感器采用天津市迅尔仪表科技有限公司www.sure365.com.cn出品的LWGY/T─25涡轮流量传感器,传感器的特性如下:
⑴量程范围为0.5~10m3/h
⑵变送输出 4~20mA
⑶供电电源:12V±10%, 电流:≤10mA
也就是说,这种传感器在0.5m3/h时输出4mA的电流信号;在10m3/h时输出20mA的电流信号。首先要把4~20mA电流信号转换成电压信号,方法是:在A/D转换板某路通道的两个输入端(信号输入端和接地端)并联一个0.5W 250欧的电阻,让4~20mA电流通过250欧电阻,在电阻的两端就能产生一个1~5V的电压信号(根据公式U=IR可以算出信号电压最小值 = 250×0.004=1V; 信号电压最大值 = 250×0.02=5V)。用电脑按左图参数设置A/D转换板U1的四要素。

流量传感器电源必须单独12V电源供电。

(四)短信测量油罐容量
RISEN—CS多功能小巧型超声波液位计,传感器的特性如下:
⑴量程范围:0~10m
⑵变送输出:4~20mA
⑶供电电源:12VDC/200mA

也就是说,这种传感器在液位0米时输出4mA的电流信号;在液位10米时输出20mA的电流信号。首先要把4~20mA电流信号转换成电压信号,方法是:在A/D转换板某路通道的两个输入端(信号输入端和接地端)并联一个0.5W 250欧的电阻,让4~20mA电流通过250欧电阻,在电阻的两端就能产生一个1~5V的电压信号(根据公式U=IR可以算出信号电压最小值 = 250×0.004=1V; 信号电压最大值 = 250×0.02=5V)。用电脑按左图参数设置A/D转换板U1的四要素。并设定一个油量溢出上限短信报警值9.99米。

液位传感器电源必须单独12V电源供电。

(五)短信测量湿度

湿度传感器的特性如下:
⑴量程范围:0~100RH
⑵信号输出:0~3V
⑶供电电源:5VDC/5mA

也就是说,CHTM01B湿度传感器在0℅RH时,对应输出最小信号电压为0V; 在100℅RH时,对应输出最大信号电压为3V。用电脑按左图参数设置A/D转换板U1~U8的四要素。

另外,CHTM01B耗电只有5mA,且不是感性负载,可以直接用A/D转换板上的5V电源供电,基本不会影响A/D转换板的测量精度。如果接了8路CHTM01B传感器,总耗已电大于30毫安,就必须用另外单独电源供电。

(六)短信测量电流

电流传感器只要把被测交流电力线穿过传感器环芯就能采样到信号,传感器的特性如下:
⑴量程范围:0~50A交流(也可定制0~200A交流)
⑵信号输出:0~5V直流
⑶测量精度:±0.5℅
也就是说,穿过HCT202DCG电流传感器的电力线在0A时,对应输出最小信号电压为0V; 在50A时,对应输出最大信号电压为5V。用电脑按左图参数设置A/D转换板U8的四要素。

本例中的压缩机额定工作电流15A,当压缩机停止时,需向值班人员发出报警短信,因此设定一个下限短信报警值1A;当压缩机过载或内部短路时,也需向值班人员发出报警短信,因此设定一个上限短信报警值35A。

HCT202DCG电流传感器不需电源供电。

(七)短信测量电压

    A/D转换板上的U1~U8通用传感器输入口的本身量程就是0~5V,对于测0~5V的直流电压可以直接输入,并按下图U5来设置4要素。

如果要测更高的电压,可以按左图外接分压电阻来扩展量程:
当R1=9K;R2=1K时,量程就变成0~50V,并按上图U6来设置4要素。
当R1=99K;R2=1K时,量程就变成0~500V,并按上图U7来设置4要素。
当R1=999K;R2=1K时,量程就变成0~5000V,并按上图U8来设置4要素。

    如果要测更低的电压信号,可以采用一定比例放大倍数的运放进行放大测量。如要测0~50mV的电压,我们可以用放大100倍的运放进行放大,再输入U1~U8,并按下图设置4要素。

选配件:A/D转换板的现场LED显示屏

    A/D转换板上有一个显示输出插座。需要现场LED显示传感器的数值,可以增配0.56英寸12位LED显示屏。LED显示屏采用积木拼装结构,例如用户只需要现场显示3路传感器的数值,可以购买3条LED显示条拼装起来使用即可,最多可以把13条LED显示条拼装在一起使用,对应显示13路传感器的数值。通过显示条与显示条之间的积木拼装连接,使得所有显示条的电源线和数据线连接在一起,因此多条LED显示条拼装起来使用,只要给其中的一条LED显示条加上1A/5V的稳压电源和显示数据线,就能使全部LED显示条都工作起来。(LED显示条80元/条,显示条专用1A/5V开关电源10元/个)

jb64

jb64

多条LED显示条拼装起来后,可以根据显示屏大小锯4根条木钉成一个框,把显示屏固定在框内挂在墙上。

每条LED显示条上都有一个地址短路块跳码口D3D2D1D0,通过短路块的跳码可以选择此条LED显示屏是显示哪路传感器的数值。具体跳码如下:

显示L1路传感器: 显示U3路传感器:
显示L2路传感器: 显示U4路传感器:
显示L3路传感器: 显示U5路传感器:
显示L4路传感器: 显示U6路传感器:
显示L5路传感器: 显示U7路传感器:
显示U1路传感器: 显示U8路传感器:
显示U2路传感器:

    此外,每条LED显示屏上还有一个蜂鸣器和两个继电器,当被跳码选中显示的传感器出现上下限报警时,蜂鸣器会发出鸣叫声,同时吸合继电器(上限报警吸合A继电器;下限报警吸合B继电器)。

短信报警内容和号码的设置

    JB64在出厂时,所有报警短信内容是默认的,而报警号码是空的。用户在使用JB64前首先要把自己的手机号码设置到JB64里作为报警号码,这样才能在报警时用户的手机能够收到报警短信和电话。此外,每路报警短信内容可能要根据用户的实际需要重新改写。我们根据用户群当中有一部分人懂电脑,另一部分人不懂电脑的实际情况,采用了电脑改写设置和免电脑发短信改写设置两套方案,以供用户选择。无论采用哪种方法来改写JB64设置,改写的设置参数都将保存在JB64内的电改写存储器EEPROM中,既使断电报警设置也能永久保存,并且能无限次反复改写。下面分别介绍这两种设置方法。

jb64

用电脑改写报警设置

(JB64主机内部就是一块JB35G短信模块,因此可以用JB35G报警设置软件来设置JB64)
JB35G设置软件的安装、运行
通过JB35G专用软件的设置,可以使JB35G的功能达到你所希望的要求,并能设置出具有你自己个性的控制指令。JB35G设置软件必须先安装,再使用。对计算机的软、硬件配置要求如下:

● Windows 95/98/Me/2000/XP
● 64M以上的内存
● 使用486或更高级处理器
● 100MB以上的硬盘空间
● CD-ROM驱动器
● 800×600以上像素彩显

〈1〉 把网上下载到的JB35G.CAB文件用WINRVR解压缩软件打开后,直接双击其中的JB35G.EXE文件就能免安装运行设置软件。或者把随JB35G附带的光盘放入CD-ROM驱动器,进入光盘中的“JB35 JB35G设置软件安装文件夹”,运行Setup.exe进行安装。
〈2〉 安装完成后,进入所安装的硬盘目录中,运行“JB35.exe”就进入了设置软件界面。也可运行“开始”/“程序”/“JB35 JB35G短信遥控器设置软件 V1.0”,进入界面。
〈3〉 如果JB35G还未上电开机,则先按前面的开机步骤开机,进入待机状态。再把随JB64附带的报警设置串口电缆线,一头插入计算机的串口Com1或Com2,把串口电缆线的另一头插入JB64主机前面的9针插座上。
进入JB35/JB35G设置软件界面后,我们可以看到软件的上方有9页选项卡,样子有点象“书签”,每个选项卡都有一个书签名,它们分别是“版本查询”、“短信遥控设置”、“DTMF遥控设置”、“振铃遥控设置”、“输出设置”、“短信数传设置”、“报警设置(1)”、“报警设置(2)”和“退出”。刚打开软件,界面默认选中第一页“版本查询”。

jb64

jb64

    我们可以用鼠标点击其它书签名,把界面切换到相应的界面中。8个不同的界面分别是用来设置JB35/JB35G的8个不同功能模块的功能。如果想退出设置软件,可以点击“退出”书签名。

    设置软件中的8页功能设置界面中,都有在线帮助。帮助文字是以黄底红字放置在每个界面的空闲处。帮助文字可以指导你如何正确设置本页的参数,同时介绍本页的一些功能的使用和用途。为了使用户一目了然,我们把使用说明书中的内容也加入到每页的在线帮助中。建议有兴趣的客户可以运行这个软件仔细读阅,这里就不一一介绍了。

jb64

jb64

发短信改写JB64设置

(JB64主机内部就是一块JB35G短信模块,因此JB64的发短信改写设置与JB35G相同。)

    JB35/JB35G设置软件V2.0中的“报警设置(1)”,可以给JB35/JB35G设定4个字的安全密语,用户只要记住这个安全密语,就能随时通过自己的手机以发短信的方式,更改JB35/JB35G的报警设置。出厂时,默认的密语是:短信改写。用户可以在JB35/JB35G设置软件V2.0中的“报警设置(1)”里更改密语。下面详细介绍各条短信改写设置格式,设置格式介绍中以“短信改写”为密语。(格式中的字母要注意大小写)

jb64

(1)6个短信报警号码的改写
短信改写1139XXXXXXXX
短信改写2138XXXXXXXX
短信改写3134XXXXXXXX
短信改写4137XXXXXXXX
短信改写5130XXXXXXXX
短信改写6130XXXXXXXX
(如果报警号码就是发送这条短信的手机,可以省略后面的号码,例如只发“短信改写3”即可。)

(2)6个拨号报警号码的改写
短信改写7139XXXXXXXX
短信改写8138XXXXXXXX
短信改写9134XXXXXXXX
短信改写a134XXXXXXXX
短信改写b134XXXXXXXX
短信改写c134XXXXXXXX
(如果报警号码就是发送这条短信的手机,可以省略后面的号码,如只发“短信改写7”即可。)

(3)报警方式选择的改写
短信改写C (所有传感器报警时,只发报警短信,不拨打报警电话。)
短信改写D (12脚报警时,只拨打电话不发短信;其它传感器报警时只发短信不拨打电话。)
短信改写E (所有传感器报警时,既发报警短信,又拨打报警电话。)

(4)有线报警传感器报警短信内容的更改
短信改写B…… (更改12管脚有线报警传感器的报警短信内容。并把发送的手机号写入第一个短信报警栏。此外,自动激活短信遥控过滤器、振铃遥控过滤器、DTMF遥控过滤器。)
短信改写W…… (更改11管脚有线报警传感器的报警短信内容。)
短信改写V… (更改14管脚有线报警传感器的报警短信内容。)
短信改写U…… (更改15管脚有线报警传感器的报警短信内容。)
短信改写R…… (更改16管脚有线报警传感器的报警短信内容。)
短信改写Q…… (更改17管脚有线报警传感器的报警短信内容。)
短信改写P…… (更改18管脚有线烟雾传感器的报警短信内容。)
短信改写S137XXXXXXXX…… (更改19管脚有线紧急按钮的第一条求救短信号码和内容。)
短信改写T137XXXXXXXX…… (更改19管脚有线紧急按钮的第二条求救短信号码和内容。)

(5)无线报警传感器报警短信内容的更改
短信改写G…… (更改01号无线报警传感器的报警短信内容。)
短信改写H…… (更改02号无线报警传感器的报警短信内容。)
短信改写I…… (更改03号无线报警传感器的报警短信内容。)
短信改写J…… (更改04号无线报警传感器的报警短信内容。)
短信改写K…… (更改05号无线报警传感器的报警短信内容。)
短信改写L…… (更改06号无线报警传感器的报警短信内容。)
短信改写M…… (更改07号无线报警传感器的报警短信内容。)
短信改写N…… (更改08号无线报警传感器的报警短信内容。)
短信改写O…… (更改09号无线报警传感器的报警短信内容。)
短信改写P…… (更改10号无线烟雾传感器的报警短信内容。)
短信改写S137XXXXXXXX…… (更改11号无线紧急按钮的第一条求救短信号码和内容。)
短信改写T137XXXXXXXX…… (更改11号无线紧急按钮的第二条求救短信号码和内容。)

jb64

JB64主机和配件700元/套

包括以下配件:

1. JB64主机一个(含JB35G模块、金属外壳、315M解码接收板)
2. 4键设防、解防用的手持遥控器一个
3. 高品质12V1000毫安交流稳压电源一个
4. T字型GSM外接天线一根
5. 有线报警输入扩展板一块
6. 连电脑报警设置串口电缆一根

*********************************************************************

短信测量A/D转换板100元/块
包括以下配件:

1.A/D转换板一块
2.DS18B20温度传感器探头二根
3.电压输入带夹电缆一根
4.使用说明一份
*********************************************************************

可以和JB64增配使用的选配件:

1.无线热释电人体红外探头(增配每个40元)
2.无线紧急按钮(增配每个15元)
3.无线门磁传感器(增配每个15元)
4.无线火灾烟雾传感器(增配每个70元)
5.无线可燃气体传感器(增配每个70元)
6.无线机房漏水传感器(增配每个50元)
7.无线220V或380V电力线断电报警器(增配每个45元)
8.设防、解防用的手持遥控器(增配每个10元)
9.315M解码接收板(增配每个10元)
10.有线振动传感器(增配每个15元)
11.有线热释电人体红外探头(增配每个35元)
12.有线微波感应器(增配每个65元)
13.有线门磁传感器(增配每个5元)
14.有线机房漏水传感器(增配每个10元)
15.(A型/B型)设备状态指示灯检测传感器(增配每个10元)
16.有线220V或380V电力线来电、断电报警传感器(增配每个10元)
17.有线火灾烟雾传感器(增配每个40元)
18.DS18B20温度传感器探头(增配每根10元)
19.湿度传感器(增配每个50元)
20.高响度报警喇叭(增配每个10元)
21.100A交流电力线电流测量传感器(增配每个60元)

1
多功能GSM报警模块JB35GD
498元

2
JB35GK空调短信遥控专用模块
650元
选配件:学习型无线遥控插座 每个60元
3
JB35GM彩信报警专用模块
750元
含串口摄像头一个
4
JB68超级彩信报警系统
770元

5
JB35G系列专用短信测量A/D转换板
100元
6
A/D转换板专用 DS18B20温度传感器探头
12元
7
短信测量A/D转换板配套的数码管显示条
69元
8
数码管显示条专用的5V/1A开关电源
12元
9
JB35GD/GK/GM无线开发评估板
40元
遥控接收板 10元,遥控器 10元,有线振动传感器 15元
10
有线220V或380V电力线断电传感器
10元
11
A型设备状态指示灯检测传感器
10元
12
B型设备状态指示灯检测传感器
10元
13
无线机房漏水传感器
50元
14
无线220V或380V电力线断电报警器
45元

15
4路继电器扩展板
15元
适合JB35GA/GB/GD/GK/GM系列模块
16
8路继电器扩展板
20元
适合JB35GA/GB/GD/GK/GM系列模块
17
JB35系列配套的12V1A交流稳压电源
15元
适合JB35GA/GB/GD/GK/GM系列模块



【我们的联络方式】

公司:深圳市启点时代科技有限公司(开发板商城)
地址:深圳市龙岗中心城吉祥路风临国际中心B1911、A605
网址:http://www.99eda.com
Email:sales@99eda.com
电话:0755-25310164

传真:0755-25310167
手机:13554797800

Q Q: 772514771   578147708






姓 名: ☆☆ ☆☆☆ ☆☆☆☆ ☆☆☆☆☆
标 题:
内 容:
验证码:


购物首页 | 关于我们 | 业务联系 | 付款方式 | 留言/建议/投诉 | 在线帮助 | 公司位置示意图



电 话:0755-25310164
传 真:0755-25310167
E-Mail: sales@99eda.com 邮 编:518026
地 址:深圳市龙岗中心城吉祥路风临国际中心B1911
Copyright © 2008-2014 深圳市启点时代科技有限公司 All Rights Reserved
粤ICP备09178018号

业务联系/技术支持:
