AVR-MEGA16综合学习系统入门说明

    “AVR-MEGA16综合学习系统”是杭州晶控电子有限公司（www.hificat.com）综合多年经验开发出的多功能AVR 单片机平台。集成常用的单片机外围硬件，提供ISP程序下载和JTAG仿真接口。系统附带的众多实例程序，可以让您在最短的时间内，全面的了解掌握AVR单片机编程技术。特别适合于单片机初学者，大中专院校，单片机工程师，实验室选用。

AVR-MEGA16单片机开发板 V1.2红色靓版隆重上市 我们对老版本硬件电路做了改进和完善 点击放大观看

使使用波峰焊接工艺，经过专业清洗，焊点质量和清洁度都是一流的

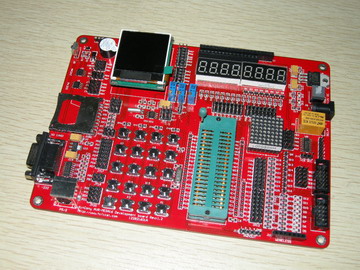

这是AVR-MEGA16单片机开发板照片 V1.1

AVR-MEGA16综合学习系统的特点：

    1、板载ISP、JTAG接口，配上下载线和仿真器，可实现在线烧写和仿真功能。
    2、串口通讯，支持USB转RS232串口线，可以直接用于只有USB口的笔记本电脑或台式计算机。
    3、集成6芯PS/2接口，支持个人计算机接口标准104键盘等多合一功能，支持光电耦合器！
    4、试验单元功能采用跳线方式连接，I/O口使用灵活、方便，使用杜邦线可以自行任意扩展。
    5、板载丰富的外扩接线端子： AD输入、继电器常闭、常开端、无线模块接口、PWM输出接口。
    6、丰富的板载资源配备：集成了基本上所有单片机应用中可能遇到的功能模块部份，你可不必再去找其他零件，即可轻松完成您所需要的开发任务。
    7、开放性设计，可扩接任意功能的外围模块：单片机的40脚接口全部外留，外围模块还可以不断添加,大家也可以DIY自己的外围模块,具有相当的升级潜力。

AVR-MEGA16综合学习系统可完成的实验类型：

AVR-MEGA16综合学习系统包含了常见的经典单片机实验硬件单元，完全兼容教科书及网络上的各类单片机教程，包含的试验单元和接口单元如下：

    (1) 8位LED数码管：可以试验和仿真各种计数器、数字显示、以及用单片机做电子钟等仿真。比如计数器、秒表、电子钟等等。
    (2) 8路LED：可以显示PC口的状态，以及试验和仿真各种LED实验。比如正反流水灯，交通指示等等。
    (3) 4x4矩阵键盘：共16个键位，可以试验和仿真相关教程的键盘有关的程序。
    (4) 4个直控键盘：共4个键位，非常实用的键盘，通过简洁的程序即可完成键盘输入控制，编程方面更不需要像矩阵键盘那样绞尽脑汁。
    (5) 音乐输出蜂鸣器喇叭：用一个PNP的三极管去控制的无源蜂鸣器，用于发出声音，程序报警或播放音乐。
    (6) 继电器试验：有了它我们就可以知道怎么来做一个以弱控强的系统；以弱控强器件，工控最常用器件之一，与其他驱动器件相比明显的优点是：抗过载能力强，强弱端隔离能力强。
    (7) I2C串行EEPROM　24C02：用来做IIC通信实验。
    (8)SPI EEPROM 93C46：用来做SPI通信实验。
    (9) 160X液晶屏：2行每行16个字符。自带字符库、带背光，经典的液晶显示器件通过液晶屏显示你想要的信息，比发光管、数码管显示更为漂亮，专业化。
    (10) 128X64图形液晶接口：我们可以用来显示中文和图形。
    (11) 红外接收头接口：可以做红外线解码实验，红外线遥控器等等。配合遥控器完成遥控解码及红外遥控实验。如：按遥控器上的按键，即可点亮实验板上相应的发光管。当然，你也可以通过改动程序来达到红外遥控其它资源的目的。
    (12) 所有芯片管脚都接有外扩排针：有利于外扩更多的功能，外扩实验的功能没有限制，完全由用户决定。
    (13) 支持PS/2接口的104键标准键盘的解码试验：板上的PS2接口，一个足以让常用按钮键盘退休的强悍接口。通过随机光盘中的例程，大家学会了使用PS接口键盘，我们会突然发现AVR竟然可以接这么强大的键盘。
    (14) 板上含有步进电机驱动接口，可以非常方便地接上步进电机，完成步进电机的各类实验，如电机的正、反转等等，智能电压调节电路以方便连接不同工作电压的步进电机。
    (15) 8*8点阵：各点亮度均匀、充足，可显示图形和文字，显示图形或文字稳定、清晰无串扰，图形或文字显示有静止、移入移出等显示方式
    (16) TFT彩屏接口：板载标准SD/MMC卡座、1.8寸TFT真彩液晶屏、3.3V稳压器，完成单片机驱动TFT真彩液晶实验，制作数码相框等。
    (17) SD卡接口：完成SD卡的读写实验。
    (18) PWM输入接口：完成PWM 输出实验。
    (19) 串行时钟芯片DS1302：一种比较常见的SPI串行时钟芯片。
    (20) 温度传感器DS18B20接口：通过这个接口连好18B20后，可以实现对温度的高精确测量，通过多个DS18B20传感器也可以做一个多点的温度采集系统，它属于工业环境中常见的一种高精度温度传感器。
    (21) 串口通讯电路：使用 MAX232 芯片作串口通讯控制，标准RS232接口，和PC电脑完成联机通讯的接口。
    (22) 支持USB转RS232转接线：完成串口通信，可以直接用于只有USB口的笔记本电脑或台式计算机。
    (23) ADC：模数转换电路，其中接有可调电阻用于分压及测试。
    (24) DAC：数模转换电路，实现 DDS 功能。可以用于产生正弦波，锯齿波，方波以及其他波形，模拟信号等。

系统软硬件需求：

    Windows98/ME/XP/2003/Vista/Win7操作系统，最小硬盘空间80MB。

主要硬件接口功能说明：

    RS232串口：完成串口通信实验
    ISP接口：标准的 10PIN 的 ISP 下载接口，用于 AVR 程序的下载。
    JTAG接口：JTAG在线仿真调试接口,使用 JTAGICE 进行在线调试。

AVR-MEGA16单片机开发板结构图：

AVR-MEGA16单片机开发板 模块图

各功能模块说明如下：

1：DS18B20温度传感器接口，直接将DS18B20插上即可。
2：蜂鸣器、5：DS1302（串行时钟芯片）、17：继电器、41：93C46（SPI总线）芯片、44：24C02（IIC总线）芯片。
3、42、43分别为SD、93C46、24C02、跳线接脚，使用对应模块时，用短路帽短接右侧。
4：TFT彩屏接口，不使用时，最好将彩屏从主机系统上取下保存。
6、48、16、22、23分别为DS1302、AD、步进电机、步进电机电源、无线收发跳线接脚，使用对应模块时，用短路帽短接右侧。
7：12864LCD、1602LCD跳线接脚。12864：短路帽短接所有右侧针脚，1602LCD：短路帽短接右侧前三排针脚。
8：TFT跳线接脚，使用TFT彩彩屏时，用短路帽短接右侧。
9：三个电位器从左到右的功能：调节AD模拟量的采样、调节12864液晶亮度、调节LCD1602液晶亮度。
10：8位共阳数码管。
11：LCD1602字符型液晶屏接口，不使用时，最好将液晶屏从主机系统上取下保存。
12、13：数码管跳线接脚，使用数码时，将上面两排针脚用短路帽短接。
14：LCD12864点阵型液晶屏接口，不使用时，最好将液晶屏从主机系统上取下保存。
15：点阵屏、47：MAX232,串口通讯控制芯片。
18：电源开关按键。
19：外接电源接口，额定电压，9V——12V交流或直流电源均可，容量至少500mA。
20：步进电机驱动芯片。
21：步进电机接口，与步进电机相连，完成步进电机正反转及调速实验。连接方法：红线与板上VCC对应。
24：ISP接口，可实现程序在线烧写。
25：点阵屏跳线接脚，使用时将右侧用短路帽短接。
26：JTAG接口，可实现仿真功能。
27：8路LED灯。
28：无线接收模块接口，完成无线收发功能模块，插时要注意引脚的顺序。
30：PWMOUT接口，完成PWM 输出实验。
31：40芯镀金锁紧座，可插实验芯片或仿真模块。
32：S1——S 16为4x4矩阵键盘、33： K1——K4为4位直控键盘。
34：PS/2标准PC机键盘接口。
37：RS232串行接口。A：做仿真操作时使用此接口。B：做单片机与电脑通信的实验时请将随机所配串口线一端插在这儿，另一端连接电脑串口
45：从下到下依次为红外，温度传感器、蜂鸣器跳线接脚，使用对应模块时，用短路帽短接右侧。
35、36、38、39分别为直控按键、PS2、矩阵按键和串口通讯跳线接脚，使用对应模块时，用短路帽短接右侧。
40：SD卡接口，不使用时，最好将SD卡从主机系统上取下保存。
46：红外线遥控接收头，完成红外线解码及红外线遥控等相关实验。

部分实物图片：

AVR-MEGA16单片机开发板 插上TFT彩色液晶屏后的样子 1	AVR-MEGA16单片机开发板 插上TFT彩色液晶屏后的样子 2
AVR-MEGA16单片机开发板 与USB ISP下载线相连烧写单片机芯片	AVR/51 单片机 ISP USB 下载线

AVR-MEGA16单片机开发板板载D13、D15发光管指示意义：

    D13 点亮:继电器指示灯，继电器吸合时D13灯亮。
    D15 点亮: 电源指示灯，表示系统板供电中。

循序渐进的学习方法：

当您拿到这套精美的AVR-MEGA16单片机开发板时，请不要急于通电，我们建议您：

     （1）：先用1小时左右的时间仔细阅读相关的说明手册。
     （2）：了解AVR单片机综合学习系统的操作方法及各按钮、模块的使用说明。
     （3）：使用配套光盘内所带的主机自检程序来测试一下系统的正常性。
     （4）：从本套件的例子中挑选适合您了解程度的例子做实验，如果正常了。那么想想这个例子为什么要这样写？ 这句话不要可不可以？想好了再改程序，重新做实验。如果有问题，最好的办法是登陆 http://www.hificat.com/bbs 访问论坛，随时有数十位热心朋友和你在一起，分享学习的喜悦和进步！

全新新款精美的彩色外包装盒，实力体现，品质保证！

高成本优质精美配套光盘

    公司经营，数年经验积累，过硬的技术支持，完善的售后服务体系，确保所有产品都能得到及时的保修处理，我们的承诺是收到所有返修产品两天内给予处理结果并反馈客户。

AVR-MEGA16单片机开发板精美的彩色外包装盒，质量、品质的实力体现！

购买方式和价格：

    AVR-MEGA16单片机开发板 ——售价：400.00元

    产品清单如下：

        AVR-MEGA16单片机开发板：1块
        AVR ATmega16单片机：1片
        9V外接电源：1个
        USB下载线：1条 (包括下载线使用的USB数据线和10PIN标准ISP下载扁线)
        配套光盘：1份
        保修卡：1份

    可选附件价格如下，您也可以将自己需要的附件进行自由选择搭配使用：

    初学AVR单片机的朋友，我们推荐您使用AVR学习全套餐：

        AVR-MEGA16单片机开发板 + 1602液晶屏 + 红外线遥控器 + 步进电机 + DS18B20温度传感器 + 200米无线遥控收发模块（包括发射机和接收板） + TFT彩屏 + 12864中文液晶屏 价格为：675元 + 邮费20元 = 695元

    AVR学习全套餐，最新产品，功能最全，资料最丰富，整板硬件资源全开放式设计，想怎么连就怎么连，操作方便，完成单片机各方面应用实验，实验附件齐全。全套餐组合不仅可以满足初学者的学习用途，还可以供工厂、企业研发人员及电子爱好者做一些技术研究及开发， 有较高的性价比，自投放市场以来，受到了广大用户的好评与支持。实验板上所有的资源得到充分利用，如液晶显示应用、温度传感器的应用、红外线解码及控制应用、步进电机调速及方向控制应用，无线控制应用等等，因此，全套餐的形式对于学习、开发来讲，足已适应各方面应用领域的需要。
