JB35G系列多功能GSM模块

    手机GSM网络经过多年的发展完善，现在已经非常成熟，盲区少，信号稳定，自动漫游，并且通讯距离不受周围环境影响。尤其是GSM短信息，灵活方便，可以跨市、跨省、甚至跨国传送，而且每发送一条短信息只要1毛钱，非常可靠廉价。此外，移动手机SIM卡近年来可以0元申请办理，某些套餐使用费用比固话还低。因此利用手机短信来实现报警、超远程遥控工业设备、传输数据是一个非常不错的选择。但是用来制作这类产品的关键器件GSM短信模块都是国外几家大的生产商垄断，这些GSM短信模块都要用AT指令才能控制它。要用AT指令就意味着开发这类产品就必须要用单片机，这对于还不懂单片机编程的中初级电子技术人员来说就是一道不可逾越的屏障。即使是懂单片机编程的高级电子技术人员，要利用这类GSM短信模块开发出稳定、可靠、功能人性化的安防报警产品，也是非常困难的，且开发周期漫长。

    为了能使中初级电子技术人员也能开发出GSM短信报警产品，我厂在2000年组织了多名电子技术工程师共同研发了JB35G多功能GSM短信模块。经过8年的生产销售和改进，到目前已经发展成为JB35G系列的多个型号的产品。JB35G模块可以说是报警专用短信模块，模块内的许多功能都是为制作防盗报警器而特设的，它不需要外围单片机，只要加上电源和报警探头就能组成一个无线GSM报警器。即使是初级电子技术人员，也能用它制作出非常专业、稳定、可靠的汽车GSM防盗报警器、家庭GSM防盗报警器、机房监控报警器等产品。

    适合开发多功能报警监控系统，例如：无线GSM家居防盗报警系统、短信息温度遥测遥传系统、GPS车辆远程定位系统、短信广告群发器等领域

    用JB35G开发家庭GSM报警器的优势：常见的家庭防盗报警器都是通过电话线拨号报警的，然而固定电话配线箱一般都集中放置在居民楼的楼道里，如果小偷入室以前先打开配线箱把电话线破坏了，系统就不可能报警了。如果用JB35G开发的家庭GSM防盗报警器，就完全可以避免被破坏的可能，大大增加了报警器的可靠性和安全性。

    用JB35G开发汽车GSM报警器的优势：直接把车辆报警短信发到用户的手机里，可以在全球任何一个角落监控你的汽车，彻底解决你在高层住宅楼上或商场内听不到车辆报警声音的矛盾。还能用手机远程遥控被盗汽车断油、断电。利用手机SIM卡的基站定位功能还能大至确定被盗汽车的位置。利用JB35G向外发短信或拨打电话报警，可以做到现场无任何声音，彻底解决汽车停在住宅小区内报警噪音扰民的问题，真正做到绿色环保。

1．2 JB35G系列短信模块的特点

    1。模块可以直接驱动8路继电器。8路继电器可以用短信遥控、短信定时遥控、DTMF遥控、振铃遥控来控制。
    2。具有短信遥控结果回传功能。模块在收到遥控短信后，能把控制结果仍以短信的形式回传。
    3。设有来电号码过滤器，拒绝非法手机遥控模块继电器，使你的手机具有遥控“身份证”的作用。
    4。模块的设计思路以人性化为本，以直观的中文作为短信遥控指令和报警短信内容，且用户可自定义。
    5。模块内可以预先存入20条报警短信内容和发送手机号，可以在有线或无线传感器的触发下对应发送。
    6。12个无线报警防区（需在JB35G的扩展管脚上增配315M解码接收板）。
    7。8个有线报警防区，采用上下沿跳变触发报警，适合接任何形式的传感器。
    8。每路有线和无线报警防区触发后，能同时向6个手机发送报警短信、向6个手机拨打报警电话。
    9。报警短信内容和号码的设置可以用电脑软件改写，也可以用手机发短信来改写。
    10。设防/解防控制脚，通过外接高低电平来控制12个无线防区和8个有线防区的设防、解防。
    11。可以通过手持遥控器对模块进行设防、解防、半设防、禁止解防（需增配315M接收板和遥控器）。
    12。可以通过短信和电话控制模块进行设防、解防。
    13。可以通过短信定时遥控功能，实现每天几点几分自动设防，几点几分自动解防。
    14。支持语音通话功能，可以用模块开发车载电话。
    15。报警后可以监听环境声音。
    16。智能化RS232、TTL串口，既能传送数据，又能把计算机文本发送给普通手机阅读。
    17。来电显示号码可以通过串口输出。
    18。工作电压采用12V直流供电，兼容汽车供电系统。
    19。具有免话费的振铃遥控功能。通过拨打电话时的来电显示和振铃声的触发下，使继电器的状态翻转。
    20。JB35G增配了短信测量A/D转换板，就能把现场采集测量到的5路温度数据和8路电压量数据以短信的形式发到你的手机上，实现远程漫游监测。

JB35模块的典型应用：

1、 手机控制的门禁系统：

    用JB35的第八路控制门禁系统的电控锁，并且第八路控制输出设置成打开3秒后自动关闭模式，并且振铃遥控设置成只有以下6个号码才能实现振铃遥控。如果你需要进门，只要用手机拨打JB35模块内手机卡号，听到2声回铃音后挂断，门就会自动打开，并且只有你设置的手机号码才能开门，而且没有任何费用产生。

2、 三翻广告牌的灾害天气紧急关闭：

    三翻广告牌是通过电机实现不断翻转显示多个广告内容，因为安装在室外，当出现大风、冰雹等灾害天气时，广告牌很容易被吹坏或者卡死损坏，这时需要紧急关闭，你可以对第一路控制输出设置成打开26987秒后自动关闭模式，并且用第一路的继电器常闭接点控制广告牌的电源，这时你只要发送“打开第一路”控制短信后，广告牌就会自动关闭，并且自动延时26987秒后自动恢复正常工作（一般灾害性天气不会持续很长时间）如果你想提前打开广告牌，可以发送“关闭第一路”控制短信，如果你觉得控制短信不够直观，你还可以在专用软件中将“打开第一路”控制短信修改成“紧急关闭广告牌”将“关闭第一路”控制短信修改成“打开广告牌”

3、 工程系统的余款催交：

    一些工程都是安全完成后正常运行一段时间后才把余款结清，如果碰到客户恶意拖欠货款往往安装方非常头疼，因为设备已经安装了如果拆回来损失很大，尤其是外地客户非常劳民伤财，这时可以在客户系统中先安装我们的JB35模块，用它的一路或者多路控制系统的一些关键点，当客户恶意拖欠货款时可以通过短信关闭一些功能，迫使客户付清货款然后立即短信开通，如果已经顺利回收货款还可以借系统维护的名义把JB35从客户系统中拆除。

4、 监控系统或者网站服务器的报警及复位：

    监控系统或者网站服务器经过长时间运行后可能会出错死机，这时候断电复位是唯一的解决方法，这时可以通过JB35控制系统的电源，并设置成打开3秒后自动关闭模式，可以实现断电复位，JB35模块具备1路端口报警功能，第12脚对地短路可以实现报警发短信及拨电话的功能，如果系统本身具有故障状态输出功能，可以自动报警，接警后再远程复位，如果是JB35G模块的化还具备8路端口报警功能，可以实现多条报警短信，例如：主电源消失、内存错误、散热风扇停机、燃油耗尽、有人入侵等各种信息，是无人机房监控的理想选择。

5、 家电的远程控制：

   通过短信控制可以轻松实现远程打开电饭煲、热水器等家电，通过控制遥控器或切换到维修模式也能控制空调。

1．3 工作原理

    JB35G系列短信模块是一个由GSM模块加上单片机组成的一个控制系统。GSM或CDMA手机模块主要是用来建立无线信道，并接收和发出短消息。单片机系统用来控制手机模块，并且对收到的短消息信息进行解释并执行。单片机控制板采用双CPU模式，使系统能同时处理多项任务，采用独立时钟的看门狗电路，防止软件死机。由MT8870负责双音频解码，完成DTMF通话遥控，MAX232完成和计算机的RS232通讯，CD4094完成输出串行转并行的八路隔离驱动继电器。

1．4 性能指标

    工作温度：-30°C -- +75°C
    湿度范围：0 - 85％ 非冷凝
    接收灵敏度：-102dBm
    最大发射功率：3W
    动态范围：62dB
    频率误差：≤±0.1ppm

    用户接口：

    RS232串口：9600BPS，8，1，N。
    TTL串口：9600BPS，8，1，N。
    1～8路继电器输出为三极管开路输出，可直截驱动继电器。

JB35G模块的功能非常多，应用也非常广泛，客户可以查看我们JB35G详细技术说明书（3.5M）

JB35GA 模块 目前已停产

JB35GB 模块 478元一个

JB35GD 模块 498元一个

软件资料和工具的配套光盘：

用户在选型时要注意：

     A型模块内部没有实时时钟，因此不具备定时打开或关闭继电器的功能。其它型号模块都带有实时时钟，可以通过短信设定模块几点几分打开继电器，几点几分关闭继电器。具体内容参考JB35G说明书，另外A型机安装北京、广东、深圳地区的移动手机卡，可能会出现挑卡无法开机的故障，但是用联通的卡没有这个问题，D型机体积非常小巧，没有设计话筒插座，但是板上预留了接口，模块上21～25引脚的含义是：21、22接驻极体话筒，23、24接32欧姆左右的喇叭，25是地。

    管脚描述：

1脚: 接地 GND
2脚: 正电源 VCC +12V
3脚: 第八路三极管集电极开路输出，可直接驱动继电器。
4脚: 第七路三极管集电极开路输出，可直接驱动继电器。
5脚: 第六路三极管集电极开路输出，可直接驱动继电器。
6脚: 第五路三极管集电极开路输出，可直接驱动继电器。
7脚: 第四路三极管集电极开路输出，可直接驱动继电器。
8脚: 第三路三极管集电极开路输出，可直接驱动继电器。
9脚: 第二路三极管集电极开路输出，可直接驱动继电器。
10脚: 第一路三极管集电极开路输出，可直接驱动继电器。
11脚: 有线报警传感器S1输入，下降沿触发，受20脚设防、解防控制。
12脚: 有线报警传感器S2输入，下降沿触发，受20脚设防、解防控制，对应报警设置（一）短信。
13脚: 忙闲状态输出（低电平0V：表示JB35G处于空闲待机状态；高电平5V：表示JB35G处于忙的状态）
14脚: 有线报警传感器S3输入，下降沿触发，受20脚设防、解防控制。
15脚: 有线报警传感器S4输入，上升沿触发，受20脚设防、解防控制。
16脚: 有线报警传感器S5输入，上升沿触发，受20脚设防、解防控制。
17脚: 有线报警传感器S6输入，上升沿触发，受20脚设防、解防控制。
18脚: 有线火灾烟雾传感器S7输入，下降沿触发，24小时永远设防。
19脚: 有线紧急按钮S8输入，下降沿触发，24小时永远设防。
20脚: 设防/解防控制脚，通过外接高低电平来控制系统的无线报警输入和有线报警输入的设防、解防。

    JB35G右侧扩展管脚描述：

21脚: 连接315M解码接收板上的PT2272的VT脚。
22脚: 连接315M解码接收板上的PT2272的13脚。
23脚: 连接315M解码接收板上的PT2272的12脚。
24脚: 连接315M解码接收板上的PT2272的11脚。
25脚: 连接315M解码接收板上的PT2272的10脚。
26脚: 给外部的315M解码接收板提供+5V的工作电源。
27脚: 接地 GND，连接315M解码接收板上的接地 GND。

    <3> 接通12V稳压直流电源。（如果驱动8只继电器，则必须保证稳压电源的输出电流≥1000mA，变压器功率≥10W。）

    <4> 如果是第一次接通电源，须等待20秒～10分钟，LED0光才亮，进入待机状态。如果是第二次以后接通电源，则只须等待20～30秒，LED0发光管亮，进入待机状态。（在此等待时间内JB35先进行GSM网络搜寻，再进行SIM卡格式化过程。GSM网络搜寻大约须要20～30秒时间。SIM卡格式化过程大约须要1S～10分钟不等。格式化SIM卡的目的是删除SIM卡内的电话簿和短信箱中的内容，因为这些存储空间是JB35以后用来存储运行中一些重要数据的。格式化时间的长短取决于电话簿里的内容多少，如果电话簿内容本身为空，则只须10秒就完成格式化。）登陆网络成功以后LED0会变成常亮，而且手机模块上的一个绿色贴片LED也会以0.5HZ的频率闪光，表示网络连接成功。

功能1：短信遥控

    <5> 进入待机状态后，用另一部手机向JB35上的SIM卡号码发一条短消息，内容为“打开第一路，打开第二路，打开第三路，打开第四路，打开第五路，打开第六路，打开第七路，打开第八路。”JB35收到短信后，发光管LED1～LED8应全亮，如外接有继电器，8路继电器都应吸合。再发一条短消息，内容为“关闭第一路，关闭第三路。”JB35收到后，LED1和LED3发光管灭，继电器释放，这就是短信遥控功能。“第一路打开，第二路打开……”这些是默认的短信遥控指令，具体指令可以参考JB35G专用设置软件V5.0，出厂时默认为“打开第X（中文的一～八）路”或“关闭第X（中文的一～八）路”。

    当然你也可以将短信息遥控指令更换成你需要的某句短语，比如第一路继电器用于遥控空调运行，你可以设置成“打开空调”或“关闭空调”。这需要运行JB35G专用设置软件V5.0进行设置，在下面的JB35G专用设置软件V5.0中再详细介绍。

功能2：设备状态短信回传

    很多时候我们发出短信遥控指令后，希望能够立即知道设备是否已经执行，这时可以用我们的“设备状态短信回传”功能来实现，只要再发出一条“状态查询”的短信遥控指令，稍等几秒钟，就会收到一条短消息，会详细告知当前8路设备已经打开还是关闭的实际状态。或者我们只要再在发出短信息指令时加上一个“？”就能在遥控设备的同时，让系统自动回复一条状态短信，例如我们发出：“打开第五路？”的控制短信息，系统就能自动打开第五路，并且自动回复一条“打开第五路”表示第五路确实已经打开了。

功能3：振铃遥控

    <6>用手机或者电话拔打JB35，JB35会发出振铃声，电话听筒内也应听到回铃音“嘟——嘟”，当听到两声回铃音后马上挂断，这时第八路的LED8绿色贴片发光二极管管应点亮，第8路继电器应吸合。再重新拔打JB35，两声“嘟——嘟”后又挂断，LED8灭，继电器又释放。这就是振铃遥控，它的主要特点是通话双方都未进入通话状态，就能达到遥控的目的，是完全免费的控制方式。

    振铃遥控有一个来电显示电话号码过滤器，出厂时把过滤器功能给暂时禁止掉了，使得在开机试机时，所有电话拔打JB35都能振铃遥控。但实际应用中，我们要通过下面介绍的JB35G专用设置软件V5.0，重新设置振铃遥控过滤器，使只能有1～6个特定的电话号码才能对JB35进行振铃遥控，而其它电话打来时，振铃遥控功能无效。可以増加系统的安全性、可靠性。这个功能是利用手机来电显示功能来实现的。

功能4：DTMF通话遥控监听

    <7>用电话拔打JB35，听到回铃音4～5声以后，JB35能自动接通。接通后，在电话键盘上“1*”，第一路继电器应吸合，按“2*”第二路继电器吸合，……按“8*”第8路继电器吸合。按“1#第一路继电关闭……按“8#”第八路继电关闭。这就是DTMF遥控，又叫通话遥控。此外，按“0*”就能听到JB35周围的声音实现监听功能。按“0#”关闭监听功能。

功能5：输出方式选择

    8路输出默认的输出方式为双稳态方式，也就是遥控一次输出状态改变一次，其实我们还能借助JB35G专用设置软件V4.2 将输出设置成接通第X路开关后，延时几秒后再断开，这可以用于一些设备的自动远程复位，非常实用。

功能6：第12脚按钮触发发短消息

    在4继电器扩展板上有一个按钮，这个按钮一旦被按下，JB35就能自动发送一条预先约定的短消息，例如“保险箱门被打开！”这可以用于一些防盗报警的场合，例如通过震动传感器或者门磁开关来触发JB35，让它自动发出报警短消息，在JB35专用软件中开可以设定报警时只发送短消息或者只拨打电话或者既发送短消息又拨打电话。短消息有一个好处就是即使对方手机在通话中，短消息也能实时接收，不会象电话那样因为占线而无法接通，延误警情。

JB35短信遥控器设置软件的安装、运行

    通过JB35专用软件的设置，可以使JB35的功能达到你所希望的要求，并能设置出具有你自己个性的控制指令。JB35设置软件必须先安装，再使用。

〈1〉把网上下载到的JB35G专用设置软件V5.0文件用WINRVR解压缩软件打开后，直接双击其中的JB35.EXE文件就能免安装运行设置软件。或者把随JB35附带的光盘放入CD－ROM驱动器，进入光盘中的“JB35设置软件”，运行Setup.exe进行安装。

〈2〉安装完成后，进入所安装的硬盘目录中，运行“JB35.exe”就进入了设置软件界面。也可运行“开始”/“程序”/“JB35 JB35G短信遥控器设置软件 V2.2”，进入界面。

〈3〉如果JB35还未上电开机，则先按前面的开机步骤开机，进入待机状态。再把随JB35附带的串口电缆线，一头插入计算机的串口Com1或Com2，把串口电缆线的另一头插入JB35的RS232串口上。

    进入JB35/JB35G设置软件界面后，我们可以看到软件的上方有9页选项卡，样子有点象“书签”，每个选项卡都有一个书签名，它们分别是“版本查询”、“短信遥控设置”、“DTMF遥控设置”、“振铃遥控设置”、“输出设置”、“短信数传设置”、“报警设置（1）”、“报警设置（2）”和“退出”。刚打开软件，界面默认选中第一页“版本查询”。

    我们可以用鼠标点击其它书签名，把界面切换到相应的界面中。8个不同的界面分别是用来设置JB35/JB35G的8个不同功能模块的功能。如果想退出设置软件，可以点击“退出”书签名。

    设置软件中的8页功能设置界面中都有在线帮助，帮助文字是以黄底红字放置在每个界面的空闲处。帮助文字可以指导你如何正确设置本页的参数，同时介绍本页的一些功能的使用和用途。为了使用户一目了然，我们把使用说明书中的内容也加入到每页的在线帮助中。建议有兴趣的客户可以运行这个软件仔细读阅。

JB35G的8路有线报警输入的内部结构电路见图（三）

    JB35G的第15脚、16脚、17脚采用电平由低电平跳变成高电平的上升沿作为报警触发条件，这几个端口适合连接：有线门磁、有线红外、断线传感器等。因为这些传感器通常采用常闭输出，也就是正常情况下都短路闭合，当门被打开、有人入侵、检测线被拉断时变成开路，采用常闭输出的优点是可以多个有线传感器串连，节省导线布线方便。

    例如断线报警器的连接见图（四），平时报警输入脚被导线连到低电平0不报警，当导线被小偷碰断时，报警输入脚被内部100K上拉电阻拉到高电平1的瞬间形成一个0—1的上升沿跳变，JB35G就发出一次报警短信。报警后输入脚仍然为高电平1，系统不报警。只有报警输入脚又被连到低电平0后再断开才再次报警。有线门磁内部是一个干簧管，它的通断受外部磁铁的影响，连接方法和断线报警完全一样都是上升沿跳变报警。

    JB35G的第11脚、12脚、14脚、18脚、19脚采用电平由高电平跳变成低电平的下降沿作为报警触发条件，这几个端口适合接振动传感器、微波传感器、烟雾传感器、煤气传感器、紧急按钮等，连接见图（五）。

    采样上升沿跳变或下降沿跳变触发报警的好处是，平时无论处于低电平或高电平时都不报警，可以防止同一报警短信盲目连发，此外上升沿跳变还可直接接有线门磁、断线传感器，不需额外加电源和控制电路。

JB35G模块应用答疑解惑：

1、JB35G是否可以做成短信聊天器？

    答：JB35G能收发任何内容的中文短信，所以具备这个功能，而且我们还专门开发了PC机用的短信电脑聊天器专用软件，界面类似QQ，客户可以下载使用，这样收发短信非常方便快捷。

2、JB35G模块的可靠性如何？

    答：这个问题比较难回答，因为任何一个复杂系统都会受到很多因素的影响，例如耗资庞大的WINDOWS系统经过多年完善还是会出现死机，最新型号的手机如果24小时连续开机，超过一定时间也会出现死机，我们的系统同样是一个复杂系统，包含GSM部分和多个单片机系统，并且还受严格的成本制约，客观地说也可能出现故障，我们建议如果你的系统需要24小时连续工作的话，最好每隔1星期左右断电重启一次，这样能很好提高系统的稳定性。我们的JB35系列产品已经开发了3年多，期间不断完善硬件设计和软件防死机处理，无论是功能设计和使用便利程度都在不断成熟改进中，目前已经和很多厂家长期合作提供货源。

3、选购JB35G的优势是什么？

    答：JB35G模块是国内目前功能最为强大、价格最为低廉的GSM模块，以最常用的西门子TC35I模块相比，不但价格高，而且必须熟练掌握AT指令，而且要实现我们JB35的很多功能必须非常精通单片机技术和产品抗干扰防死机技术，不是一般的小厂所具备的技术能力。

4、JB35G模块正常使用时是否有费用产生？如何做到成本最低化？

    答：JB35G模块正常工作时必须要插入SIM手机卡，你可以选购免月租费的手机卡，模块在收到控制短信时是没有费用产生的，如果要回传短信或者发送短信时是同样有短信费用产生，模块如果用振铃遥控功能遥控继电器时没有费用产生的，如果用DTMF遥控或者监听环境声音的话就会有通话费用产生，模块在正常待机时没有费用产生。

5、什么是JB35模块的免电脑短信设置功能？

    答：用电脑对JB35模块进行全面功能设置是非常方便快捷的，但是很可能模块的安装现场没有电脑，我们独创了手机短信设置功能，可以让客户只要发送控制短信就能对模块的功能进行精确设置，非常便利。

    在设置软件中的“报警设置（1）”，可以给JB35/JB35G设定4个汉字的安全密语，用户只要记住这个安全密语，就能随时通过自己的手机以发短信的方式，更改JB35/JB35的报警设置。出厂时默认的密语是：短信改写，用户可以可以更改成其他任何内容的四个汉字密语。

详细情况客户可以查看我们JB35G使用说明书（3.5M）

注意事项：

    JB35主机对静电比较敏感，不要带电焊接，否则容易损坏内部主控CPU，焊接时可以将JB35模块拔下来，焊接完成后再连接，或者用带接地线的电烙铁焊接。

选配件0：USB-232转接线 每条48元

    对于电脑没有串口的客户，我们可以提供USB转串口的转接线，用户只要连接3根线：一根串口入R连接JB35G上有TTL串口字样的标有向外箭头的插针、一根串口出D连接JB35G上标有TTL串口字样的标有向内箭头的插针、一根地线-连接JB35G上标有地即可。然后在JB35G设置软件界面中选择COM6（具体按电脑实际虚拟出的串口号）然后将模块插入电脑的USB口即可运行软件即可设置。

    JB35模块使用时应该高度重视电源的质量，要求电源应该能提供1A左右的电流，并且经过良好滤波。如果使用中发现当有电话打入时JB35马上断线（LED0熄灭）说明电源容量太小不合适。

选配件1：配套的12V1A交流稳压电源，15元一个 （适合所有JB35G系列模块）

客户可以查看我们JB35G详细技术说明书（3.5M）

选配件2：DS18B20温度传感器探头（每个12元）

选配件3：2009年最新推出的JB35GD开发评估板，现在我们提供PCB空板，每块15元 点击下图放大观看

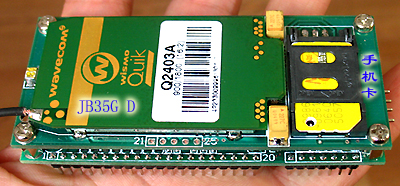

JB35GD评估板成品板外观	插上JB35GD模块后的样子	JB35GD评估板PCB空板
焊上相应的电阻元件	这是PCB反面，注意，需要焊上8个贴片电阻	板子后端一系列的接线端子
8路12VDC控制的120VAC 3A继电器	J1--J8为继电器的公端端，常开端，常闭端	焊接时注意，继电器下方要焊上两条跨线
		JB35GD模块评估板是2009年最新推出的，在此，为了让用户降低成本，我们提供PCB板给广大用户，只收费成本费15元，用户可以根据自己的需要来焊接板上所需要的元件，如上图我们焊了8个继电器，如果您只需要用一路或两路继电器的，那您只需要焊上相应的个数就可以了，相同板子后端的接线端子，也可以根据用户自己的需求来焊接引线或接线端子的方式，使得平台自由化，用户可以自己定义。
8个100欧姆发光管指示灯限流贴片电阻

选配件4：JB35GB开发评估板 150元一套，清单如下：

1. JB35G开发评估板一个
2. 有线热释电人体传感器
3. 继电器现场控制按钮板
4. 200米4键手持遥控器一个
5. 无线门磁传感器一个
6. 有线门磁传感器一个
7. 有线紧急求救按钮一个
8. 电缆线剪断报警传感器一个
9. 220V或380V电力线断电报警传感器一个
10. 220V或380V电力线来电报警传感器一个

注意：本系统无线编解码芯片2262/2272的振荡电阻为4.7M/820K，所以增配部件时要特别注明。

    JB35G开发评估板为用户提供硬件开发平台，可以尽快完成测试、开发、评估、产品功能演试等一系列功能，使用户缩短研发周期，快速投向市场。JB35G开发评估板上带有4路短信遥控继电器，从左到右分别对应第7、6、5、4路短信遥控输出，每路继电器均带有常开常闭接点可以直接控制220V/5A的负载。

    JB35G模块本身就有8路有线防区（可以脱离开发评估板），有线防区结构简单连接可靠，非常适合一些近距离的报警量。开发评估板上有7路有线防区11、14、15、26、17、18、19采用接线柱引出，其中有线防区12接振动传感器，当检测到振动时可以触发报警，并且可以调节动作灵敏度，可以灵活设置成报警时只拨打电话、只发短信、既拨打电话又发短信，并且受200米遥控手柄和远程短信设防接防控制。

    有线报警传感器的种类是非常丰富的，可以是有线振动传感器B、交流电断电报警传感器、有线门磁传感器、有线热释电人体传感器、有线烟雾报警器，甚至可以组合成一些新的传感器，如微波人体移动传感器、红外线反射/对射检测传感器、LED状态检测传感器等等、有线交流电断电传感器，对于一些传感器的接口逻辑电平不一致只要稍稍设计一个简单的接口电路即可。

    设备状态指示灯检测传感器是把光敏电阻粘在被监控设备面板的指示灯上，当设备出现工作异常指示灯亮或灭时，光敏电阻就能把光信号转换成电信号，从而触发11、12、14、18、19脚报警输入发出报警短信。

设备状态指示灯检测传感器有A型或B型2种型号，用户在购买前要根据设备的指示灯状态含义来选择。

A型：适用于被监控设备工作正常时指示灯常灭，工作异常时指示灯常亮或闪亮，然后发出报警短信。
B型：适用于被监控设备工作正常时指示灯常亮，工作异常时指示灯常灭或闪亮，然后发出报警短信。

     当设备有多个状态指示灯要发报警短信时，可以同时使用多根状态指示灯检测传感器。一套JB35G可以通过11、12、14、18、19脚报警输入连接5根状态指示灯检测传感器，相互独立互不影响，并且可以用文字描述出指示灯变化含义，用JB35G设置软件写到对应脚的报警短信内容中。

    UPS欠压保护短信报警实例：把A型状态指示灯检测传感器的光敏电阻检测窗口粘贴在UPS面板的欠压保护指示灯上，把另一头的检测输出插头插到11脚有线报警输入插座上，运行JB35G报警设置软件按下图设置写入对应的报警短信内容和短信报警号码。让报警系统处于设防状态下，当UPS欠压保护指示灯亮时，就能把短信内容“5号机房UPS的电池电量已耗尽，请查看！”发给13812345678手机。

    连接多根状态指示灯检测传感器，可以对UPS的以下状态发出短信报警：①市电异常，UPS转电池工作；②UPS低电量工作，电池将耗尽；③UPS通讯丢失或切断负载电源；④UPS设备需要更换新电池；⑤UPS设备开始转到旁路工作；⑥UPS出现不明故障 。

    此外，用户的特定行业设备有故障或工作异常时，只要设备面板上有状态指示灯，就能触发报警短信。

三相电断电检测短信报警实例：

    把3根断电检测传感器分别插到三相电的a相、b相、c相上，并把a相检测输出插头插到12脚有线报警输入插座上；把b相检测输出插头插到11脚有线报警输入插座上；把c相检测输出插头插到14脚有线报警输入插座上。运行JB35G报警设置软件写入对应的报警短信内容和短信报警号码。

    让报警系统处于设防状态下，当a相电线被人剪断就能触发12脚报警，把短信内容“2号机房380V三相电a相断电，请查看。”发给13812345678。

   如果用户同时收到a相、b相、c相的断电报警短信，就可以确定是电网停电。如果用户在同一时间内只收到一相断电报警短信，那就很有可能是有人盗窃电力线。此外，由三相电供电的设备如果长时间缺相工作，会发热烧毁设备，如果只收到某相断电报警短信后，工作人员应尽快关闭设备电源查看原因。

   JB35G开发评估板上有12路无线防区，这样为扩充无线传感器提供了极大的方便！只要是315M/2262编码/振荡电阻为4.7M的无线探头都能接口，例如常用的无线门磁、无线热释电人体传感器、无线可燃气体泄漏传感器、无线振动器甚至专门开发的无线漏水传感器、无线断电报警传感器等等。

    无线机房漏水短信报警实例：有2个机房相距不到50米，我们可以用一套JB35G评估板加2个无线漏水传感器实现2个机房的定位漏水短信报警。首先把2个无线漏水传感器的地址码A0——A7跳成和评估板上的315M接收板相同的地址码，如果地址码对不上将收不到。再根据上面的表格把一个无线漏水传感器的D0----D3数据位设成0000，即01号无线传感器。把另一个无线漏水传感器的D0----D3数据位设成0011，即02号无线传感器。最后将把2个无线漏水传感器的探头分别放在对应机房的低洼处。

JB35G开发评估板选配件清单，客户可以根据需要选配：

    200米4键遥控器可以对整个无线报警网络进行控制管理，遥控器的4个键功能：

     按下设防键，红色的设防指示灯点亮，5秒后系统处于设防状态，这时不管是有线防区还是无线防区报警系统都立即报警。
     按下解防键，系统处于解防状态，这时只有有线防区19和无线防区1101、1110防区有效，其余均不响应。
     按下半设防键，系统处于半设防状态（奇数11脚、15脚、17脚解防；偶数12脚、14脚、16脚设防）。
     按下闭锁键超过1秒，遥控器解防失效，用户只能用自己的手机来解防，可以防止入侵者用无线破码仪克隆出你的遥控器。

   无线报警传感器的无线传输距离一般在100米左右，安装灵活方便并且不要预埋线。 无线报警传感器的内部都有一片编码芯片PT2262集成块，通过PT2262的数据位第10～13引脚设置不同的电平，可以编出12路不同的通道，从而触发对应的报警栏。用户可以根据下表自己增配。(表中1为引脚和正电源连通；表中0为引脚和地连通)

注意事项：

    JB35主机对静电比较敏感，不要带电焊接，否则容易损坏内部主控CPU，焊接时可以将JB35模块拔下来，焊接完成后再连接，或者用带接地线的电烙铁焊接。
