3)震撼发布风靡全球的Android2.3系统以及下面的GPS、GPRS、WIFI、摄像头、3G和2D加速等功能。作为国内Android用户群体最多的公司,华天正一直都走在最前沿和最先的测试阶段,打造最领先的Android系统;
4)顶级6410核心板(E6CORE),大气质、大气势、大师级上乘之作;商业级多家用户体验上市,邮票状超薄设计,性能稳定、抗干扰性强,适合工业用途;
5)选配模块全部板载,彻底告别连线繁琐,外设接入不稳定等情况,更适合产品级用户;
6)国内最接近产品级的ARM11系统,过半客户采用其核心板做产品方案;
7)提供除核心板PCB外的所有PCB图和原理图,沿袭了Real一贯的风格;
8)提供详细的文档资料教程、源代码和强大的售后服务、技术支持;
9)板子做工精细、芯片全部采用全新原装,PCB板由国内一线PCB厂家打造,注定板子性能稳定可靠,可适用于复杂环境,多次应用于军方产品;
10)国内更新软件最快的6410系统,购买客户可获取FTP地址来下载更新内容;
11)开发板本身的损坏和用户非正常操作造成的损坏返厂维修时间做到最短三天。
RealARM6410开发板价目表:
1、Real6410开发板(不带液晶屏)1100元
2、Real6410开发板(标配4.3寸液晶屏) 1380元
3、Real6410开发板(标配7寸液晶屏) 1680元
4、Real6410核心板 单价:550元 批量:370元
RealARM6410开发板选配模块:
1、选配3G模块 500元
2、选配GPS模块 250元
3、选配GPRS模块 300元
4、选配WIFI模块 250元
5、选配可携电池 130元
6、选配模拟摄像头模块300元
7、选配CMOS CAMERA(130W像素) 100元
8、选配CMOS CAMERA(300W像素) 220元
9、选配蓝牙模块 100元
以上价格为单套的价格,批量或团购价格面议
Real6410主要模块 |
ANDROID |
WINCE |
LINUX |
3G模块 |
已运行 |
已运行 |
已运行 |
GPS模块 |
已运行 |
已运行 |
已运行 |
GPRS模块 |
已运行 |
已运行 |
已运行 |
WIFI模块 |
已运行 |
已运行 |
已运行 |
AV 摄像头 |
已运行 |
已运行 |
已运行 |
蓝牙模块 |
不提供 |
已运行 |
不提供 |
2D/3D加速 |
已运行 |
已运行 |
已运行 |
130W CAMERA |
已运行 |
已运行 |
已运行 |
300W CAMERA |
已运行 |
已运行 |
已运行 |
VGA接口 |
已运行 |
已运行 |
已运行 |
可携电池 |
已运行 |
已运行 |
已运行 |

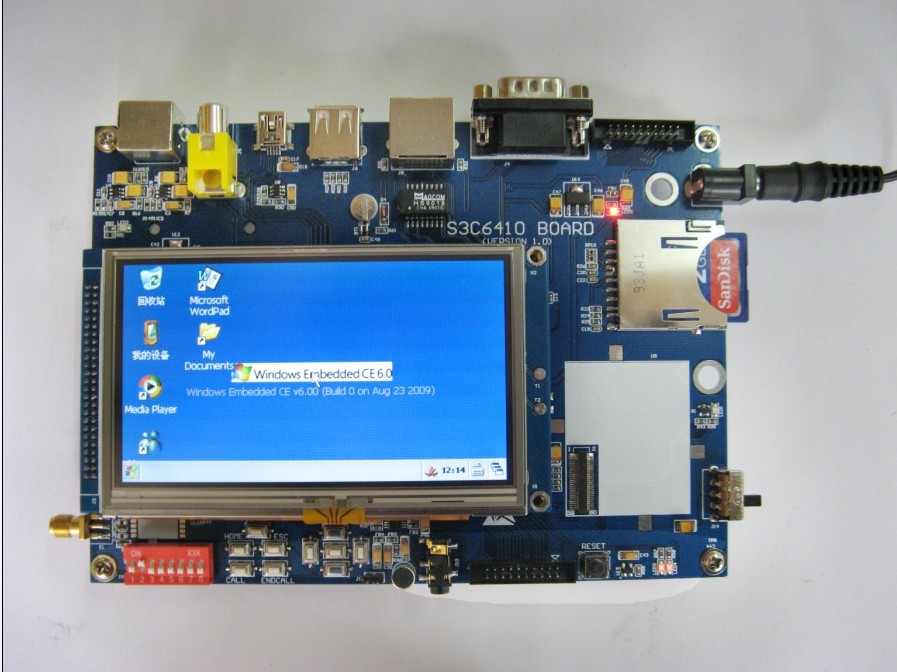

Real6410开发板采用E6COREV4核心板作为开发板的核心部分。E6COREV4是一款大量商用的一个6410核心部件;REALARM友情提醒大家:购买核心板一定要选择256M byte mobile ddr,否则上网或多媒体播易出现内存不足的情况,而DDRI功耗较大,不合适做产品使用。
核心板介绍说明:
一、核心动力,核心优势
E6系列的6410核心板是REALARM强力打造的高集成度、高品质的微型6410核心板,它集成了256MB 内存、1GB Nand Flash、iNAND(容量可选)、三路音频输入、三路频输出、100M网卡和170PIN功能引脚。
E6COREV3核心板顺利通过EMC测试认证,它是在E6COREV1的基础上增加了JTAG接口,两者可以完全兼容。
E6COREV3的研发,得到了三星中国、WOLFSON(上海)、和SandDisk(深圳)和MPS(中国)的大力支援,在元器件选型和测试上,都是精之有精,绝不粗制滥造。
E6COREV3的核心板在TOP层和BOTTOM层并没有走线,采用了8层盲埋设计,这样有效地防止电磁辐射和电磁干扰,在严酷的军工和工业环境完全测试通过。
4Mil线宽线距设计,使大多数工厂都能顺利量产。绝非市面上的开发板采用六层设计,到处走线,量产成本高。REALARM和台湾某PCB大厂合作,严控生产品质。
有了比较才知道什么是真正的设计,REALARM一直在用心向大家传播并同时向大家学习选型理念、设计方案、供应商关系,你的一个小建议可能使REALARM改变。
分享成功价值、用心血凝在电路中,让其活起来。
让我们一起看看E6COREV3的功能吧
1、 CPU S3C6410XH-66 (667MHZ,可跳频到533M和800M)
2、 256M byte mDDR(绝非DDRI功耗极大,而只能做到128MB)
3、 1GByte MLC NAND FLASH(完全兼容SLC型 FLASH),先进的制造工艺,低廉的成本
4、 WM9713(WOLFSON原装正品,绝非深圳的散装),并支持手机音频设计方案
5、 DM9000AEP,100M网络
6、 iNAND(支援到Sandisk 16GB)
7、 170PIN引出除总线外所有功能
8、 支持电源SLEEP功能,并提供参考设计
9、 DCDC电源管理,节能功耗。
10、8层盲埋设计,TOP和BOTTOM层均未走线。EMC认证通过
二、E6COREV3引脚定义及封装
Real6410开发板底板介绍说明:
1)MiniUSB OTG接口
2)USB Host1.1接口
3)100M Ethernet RJ45接口
4)两路RS232接口
5)SD Card接口
6)两路TTL Uart接口
7)一路耳机接口,一路MIC单路输入
8)Camera接口
9)CAN接口一路
10)RS485接口
11)手动复位按键
12)SPI总线接口
13)IIC总线接口
14)AV输出端子
15)AVIN视频输入接口,(支持PAL和NTSC接口模拟视频)
16)板载差分驻极体MIC(麦克风)
17)板载1W喇叭
18)GSM/GPRS模块SIM300板载接口
19)SDIO WIFI接口
20)SIRFIII GPS模块接口
21)拔码配置开关
22)电源输入接口,带有开关
23)精准外置IIC TOUCH接口
24)CPU ADC TOUCH接口
25)标准VGA接口(800*600)
26)24位RGB LCD接口
27)8*8矩阵键盘接口预留
28)标准Google Android按键
29)标准方向五线按键
可选配模块:
1)Camera模块(130W、300W可选)
2)GPRS/GSM模块(双频、四频支持),支持手机式通话
3)MiniPCI表现形式的USB 3G模块接口(EVDO&WCDMA)
4)USB摄像头
5)3G模块
6)模拟摄像头模块
7)SIRFIII GPS模块
8)SDIO WIFI模块
9)可携带电池(带充电器)
10)开发板标配LCD模块(4.3”/5”/7”可选),不做选配,直接标配
WINCE软件介绍:
提供VS2005和PB6安装环境,并提供升级至R3版的说明文档及升级包;
WINCE BSP包(用户可随时下载我们的BSP更新包);
启动引导程序(stepldr.和EBOOT源码),支持USB下载和用户界面定制。
WINCE BSP:
1)WinCE6.0内核
2)256M byte内存管理单元、驱动
3)MLC NAND驱动
4) LCD驱动(同一BSP支持多种LCD,可通过EBOOT选择LCD类型
5)TOUCH驱动
6)OTG Device驱动
7)USB HOST驱动
8)TV输出驱动
9)AV端子和S端子接TV输出驱动
10)100M网卡驱动
11)4路串口驱动
12)SD卡驱动,提供SD卡制作盘IROM_EBOOT.nb0源码,用户要修改
13)SDIO驱动
14)驻极体MIC输入驱动,支持录音
15)按键驱动
16)RTC驱动
17)SDIO接口WIFI驱动
18)IIC驱动
19)SPI驱动
20)KeyPad矩阵键盘驱动
21)Camera(130W和300W摄像头驱动)
22)AES驱动
23)电源管理驱动;
24)SLEEP驱动
25)LED驱动
26)BINFS文件系统
27)HIVE注册表
28)声卡WM9713音频驱动;
29)FAT32文件系统与三星专用FLASH文件系统结合驱动
30)USB device驱动、USB host驱动、USB OTG驱动;
31)Camera驱动(ov3640、ov9650)
32)EVDO 3G模块驱动
33)WCDMA 3G模块驱动
WinCE测试程序:
1)WinCE串口测试软件
2)录音测试软件
3)QQ驱动及应用程序
4)PC同步软件ActiveSync
5)3D加速驱动及基于OPENGL1.1和2.0测试源程序
6)硬件JPEG解码驱动源码及测试程序
8)MFC硬解码测试
9)基于硬解码的MideaPlay播放MP4
10)H264编解码测试
11)H263编解码测试
12)FLASH动画电影播放组件
13)Adobe Flash播放驱动及测试
14)硬件编译码器驱动和测试程序源码
15)WinCE下USB连接PC驱动
16)USB下载NK驱动
17)TOUCH校正软件
18)TV输出切换软件
19)GPS测试软件、驱动
20)WIFI连接Ethernet测试、驱动
21)摄像头测试软件(支持CMOS和模拟摄像头测试)
22)GPRS驱动、测试(包含GSM收发短信和基于音频通话测试源代码)
23)3G模块上网测试
Android软件介绍:
友情提示:Real6410开发板是目前国内性价比最高的ARM11开发系统,尤其是旗下的Android系统,在国内外都具有极大影响力,拥有国内百分之九十的用户群体。
现推出风靡全球的 谷歌 2.1和2.3双操作系统,用户可以自行选择使用,合理运用资源,独家首创快速烧写,简单易用加速产品开发周期。
无论从Android接口丰富度,文档完整度,电路图公开度,还是从产品级别考虑,都是最受客户推崇的 ,real6410 终极板把原理图和PCB包括核心板都给了客户,真是个大胆的做法,android更新也异常的猛。
Real6410与其它6410板区别之处:
1、3G模块源代码;别的公司不提供。
2、独家发布2D/3D加速功能,让用户快速体验;别的公司没开发出来。
3、独家发布GSM/GPRS发短信、上网、打电话;别的公司没开发出来。
4、提供基于USB/Ethernet/WIFI的ADB/DDMS开发环境,大大方便用户的程序开发
内核支持:
1)基于Linux-2.6.28,目前最完善的驱动支持版本;
2)基于Linux-2.6.36, 目前最新的Linux内核版本。
Android资源提供:
1)Android 移植好的Android-2.1-éclair源码与Android-2.3-Gingerbreak源码;
2)提供ADT插件;
3)提供已经设置好的Android软件开发平台Eclipse+ADT+CDT
4)提供Android开发所需要的java-sdk-1.5安装包;
5)提供制作好的Android文件系统;
6)Android开发环境建立教程;
7)Android下简单程序开发、调试、打包、安装教程;
8)有用的几个APK安装包,包括程序安装器、飞信、搜狗输入法、msn等;
9)一些有用的Android开发教程和电子书。
Android-2.1特色功能支持 touchscreen支持:
1)Keyboard支持;
2)Audio播放与录音支持;
3)video支持;
4)SD支持;
5)WIFI上网支持;
6)Ethernet上网支持;
7)Camera支持;
8)GPS支持;
9)GSM/GPRS支持,实现短信、上网功能;
10)硬件2D加速支持,大幅提示显示效果;
11)竖向(手机模式)、横向(MID模式)两种显示屏动态切换支持;
12)USB adb支持;
13)硬件实现jpeg编码支持;
14)手把手教你Android-2.1移植到Real6410平台的详细教程;
15)3G上网功能支持,支持CDMA2000/WCDMA/TDCDMA网络。
16)LCD背光调节支持。
17)U盘支持。
Android-2.3特色功能支持 touchscreen支持:
1)Keyboard支持;
2)Audio播放与录音支持;
3)video支持;
4)SD卡支持;
5)WIFI上网支持;
6)Ethernet上网支持;
7)Camera支持;
8)GPS支持;
9)GSM/GPRS支持,实现短信、上网功能;
10)竖向(手机模式)、横向(MID模式)两种显示屏动态切换支持;
11)USB/wifi/ethernet接口的adb/ddms支持;
12)12)硬件实现jpeg编码支持;
13)3G上网功能支持,支持CDMA2000/WCDMA/TDCDMA网络。
14)LCD背光调节。
15)U盘支持。
Linux软件介绍
最新发布Linux 2.6.36版本,目前最高的内核版本,提供了大量的设备驱动支持和全部源代码,针对以前Linux 2.6.28的一些Bug进行了完善。
Real6410与其它6410板区别之处(基于Linux 2.6.36):
1、3G模块源代码,支持CDMA2000/WCDMA/TDCDMA等各种制式;别的公司不提供或者没有开发出来。
2、摄像头源代码;别的公司不提供或者没有开发出来。
3、2D/3D硬件加速源代码;别的公司不提供或者没有开发出来。
3、独家提供GSM/GPRS发短信、上网、打电话功能;别的公司没有开发出来。
4、改善了LCD触屏压力漂移的问题。
Bootloader支持:
1)u-boot- 1.1.6;
2)支持Nandflash/SD启动;
3)支持使用USB/Ethernet/Uart等多种方式更新代码;
4)提供操作菜单,脱离繁杂的命令行方式。
Linux Kernel:
1)基于linux-2.6.28.6,涵盖了S3C6410处理器的所有硬件设备的驱动;
2)LCD驱动程序;
3)三通道MMC/SD驱动;
4)看门狗watdog驱动;
5)实时时钟RTC驱动;
6)2通道i2c驱动;
7)2通道spi驱动;
8)键盘接口keybad驱动;
9)GPIO键盘驱动;
10)触摸屏驱动;
11)网卡芯片DM9000AEP驱动
12)MFC驱动;
13)TVENC、TVSCALER驱动(TV-OUT);
14)Rotator驱动;
15)jpeg驱动;
16)nand flash驱动(2K page);
17)onenand flash驱动;
18)fimc驱动;
19)2D、3D加速器驱动;
20)ADC驱动;
21)AES驱动;
22)电源管理驱动;
23)声卡WM9713驱动(ALSA);
24)针对nand的yaffs2、UBIFS文件系统支持;
25)USB device驱动、USB host驱动、USB OTG驱动;
26)Camera驱动(ov3640、ov9650、tvp5150(模拟摄像头)),可自动检测型号,加载相应驱动;
27)CAN驱动;
28)VGA输出
提供linux-2.6.36.4内核,全面开放所有源代码
1)2通道i2c驱动;
2)2通道spi驱动;
3)LCD驱动程序;
4)fimc驱动;
5)SD驱动;
6)看门狗watdog驱动;
7)实时时钟RTC驱动;
8)GPIO键盘驱动;
9)触摸屏驱动;
10)网卡芯片DM9000AEP驱动
11)声卡WM9713驱动(ALSA),可录音;
12)针对nand的yaffs2、UBIFS文件系统支持;
13)USB device驱动、USB host驱动、USB OTG驱动;
14)NANDFLASH驱动;
15)Camera驱动(ov3640、ov9650、tvp5150(模拟摄像头)),可自动检测型号,加载相应驱动;
16)VGA输出
17)MFC驱动(即将实现) ;
18)TVENC、TVSCALER驱动(即将实现);
19)Rotator驱动(即将实现);
20)jpeg驱动(即将实现);
21)CAN驱动(即将实现);
22)485驱动(即将实现);
23)背光驱动(即将实现);
24)2D、3D加速器驱动。
Demo:
1)Camera视频预览与拍照测试;
2)GPRS驱动与测试;
3)GPS驱动与测试;
4)WIFI(SDIO接口Marvel 8686芯片组)驱动与测试;
5)多媒体功能(MFC、Camera、JPEG、OSD、TVout)测试;
6)串口测试程序;
7)键盘测试程序;
8)OpenGL ES 3D加速测试程序。
GUI Qtopia-2.2.0
1)Video playe;r
2)Mp3 player;
3)Picture浏览;
4)手写输入。
GUI QtE-4.5.2
1)数十个demo测试程序;
2)数十个Qt4编程实例,涵盖网络、多媒体、多线程。
Filesystem
1)新一代的大容量flash文件系统Ubifs支持,yaffs2的取代者;
2)busybox-1.13。
Complier
EABI编译器4.3.2,浮点数计算支持更好;
