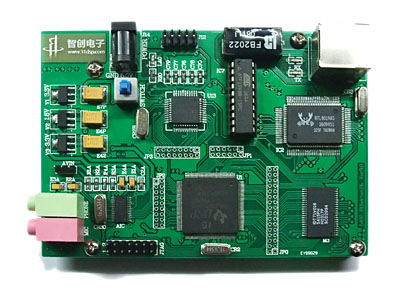

Mini5402开发板
采用DSP+51方案，编写好的程序可直接用51的RS232串口下载到DSP中运行，对于初学者可省掉买DSP仿真器的费用（不需要DSP仿真器照样学习DSP系统）。
引出了5402几乎所有的功能管脚，包括数据/程序/IO界面（A0~A19,D0~D15,DS,PS,IS,Ready,R/W, MSTROB,IOSTROB,MSC等）、两个MCBSP的所有引脚，HPI接口，中断输入、回应等。只有几个不常用或因为开发板自身使用而不好引的功能管脚未引，包括中断0和2，HPI口的HAS,HReady,HPIEnable，通用IO口XF和BIO。其它功能管脚几乎全部引出。
[系统资源]
◆ DSP: TMS320VC5402PGE100，有100MIPS的运算能力.
◆以太网芯片：RTL8019AS, 通信速率为10M，DSP的CPU占用也很小。
◆ TLC320AIC23:TI公司出品支持最高达96K采样率的语音AD/DA。
◆与DSP的HPI接口的宏晶89LE58，支持在系统编程。另外DSP的程序也是存放在89LE58内。
◆数据RAM: 64k * 16bit。
◆标准JTAG插座，能连接各种型号的TI的DSP的仿真器。
◆RS232串口引出，通过此口实现对开发板程序的下载和固化。
◆板载3.3V、1.8V稳压芯片，有外接5V电源插座。
◆物理特性：118mm×82mm
[配套资料]
●完整的原理图(pdf格式)，快速掌握多项实用技术的具体应用；
●在线下载程序的方法与工具，用以固化用户自己的程序；
●用户手册：非常详细，让你快速踏入DSP开发应用之门
●芯片手册：开发板上全部芯片的芯片资料；
●送原版TI DSP开发环境CCS’C5000，送其他DSP相关学习资料。
[配套应用资料]
●送TCP/IP协议卷：卷1，卷2，卷3
●送其它相关的开发说明文档
●送网络抓包软件，开发TCP/IP协议的利器。
●送串口监听软件，开发RS232/485必备
●提供歌曲播放软件代码（上位机及DSP）。
[代码及相关实验]
● LED灯闪实验
● TIMER0定时器实验。
● MCBSP接口的立体声警报实验
●扩展RAM读写实验
●UDP通讯实验
●8019验证实验
●录音回放实验
●歌曲播放实验
● DSP程序下载实验
灯闪实验是入门级的模板程序，包括最重要的CMD（命令文件），CPU寄存器定义的头文件，中断向量表的样板文件, 例程的详细使用说明,万丈高楼平地起，一切都可以从这里开始。
产品清单：
1、Mini5402开发板1块
2、USB电源线1根(配5V/1000mA适配器加15元）
3、串口直连线1根
4、交叉网线1根
5、配套光盘1张
