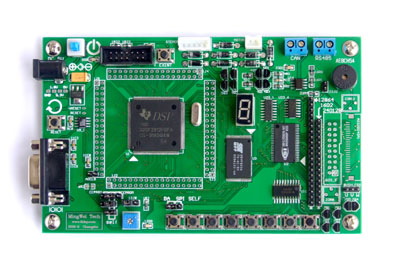

DSP2812学习板

免费赠送全套protel 99se格式元器件封装库，一般厂家均不提供！

[系统简介]

　　TMS320F2812 DSP是TI公司新推出的功能强大的32位定点DSP，是TMS320LF2407A的升级版本，最大的特点是速度比TMS320LF2407A有了质的飞跃，从最高40M跃升到TMS320F2812的150M，处理数据位数也从16位定点跃升到32位定点。最大的亮点是其拥有EVA、EVB事件管理器和配套的12位16通道的AD数据采集，使其对电机控制得心应手。再加上丰富的外设接口，如CAN、SCI等，在工控领域占有不少份额。

    本学习板是一套基于TMS320F2812 DSP的学习、开发平台，将TMS320F2812所有有效引脚用2.54标准间距引出，既可作为学习板供用户学习、研发使用，同时也可作为系统板嵌入到用户的产品供用户进行二次开发以便缩短产品开发周期。

    本学习板针对2812用于工业控制、电机控制的经典应用，在已有学习板的功能基础上，特增加步进电机、直流电机的驱动电路，并编写了驱动代码（步进电机的代码包括四相四步、八步两种，从而实现步进角细分，帮助用户更好地理解电机控制），是学习TMS320F2812和测控工控系统开发的学习板。

[主要特点]

1.扩展了CAN外围电路，可直接接入CAN网络

2.扩展了RS232外围电路，可直接接入232网络

3.扩展了RS485外围电路，可直接接入485网络

4.扩展了图形及字符液晶接口，如1602、128*64、240*128、320*240（可带触摸）

5、扩展了步进电机驱动接口（并提供四步、八步的步进角细分代码）

6、扩展了直流电机驱动接口（PWM控制）

7、扩展了无刷电机接口，方便客户驱动有反馈和无反馈的无刷电机

8. 用2.54标准间距扩展引脚，方便用户外接扩展板

9、板卡带AD、DA功能（AD：12位；DA：12位串行）

10、提供了所有实验的源代码

[硬件资源]

 1、DSP处理器TMS320F2812，32位定点高速数字处理器，最高工作频率150M

 2、DSP片内内置128K * 16位 FLASH，可存放用户程序，FLASH可加密。

 3、DSP片内内置 18K * 16位 SRAM

 4、DSP片外扩展 256K * 16位SRAM（基本配置），最大可扩展到512K * 16位。

 5、DSP片外外扩8Mb FLASH，方便用户样机开发。

 6、DSP2812学习板上有RS232转换电路，方便与上位机实现通讯。

 7、DSP2812学习板上有RS485转换电路，CAN2.0转换电路，方便用户进行工业控制领域
    的组网。

 8、提供数码管显示电路和蜂鸣器，方便用户组建简易的人机交互接口。

 9、DSP2812学习板上有四种LCD接口，方便客户根据自己需要选用不同分辨率的液晶模
    块（1602、128*64、240*128、320*240），支持触摸操作。

 10、DSP2812学习板上有多达8个按键，方便用户配合LCD实现人机交互。

 11、DSP2812学习板上提供多达5路的外扩可屏蔽中断源输入接口。

 12、DSP2812学习板上提供多达2路的外扩非屏蔽中断源输入接口。

 13、提供14针标准JTAG调试接口，全面支持TDS、XDS等各类仿真器。

 14、采用专用复位芯片，提供上电复位和手动复位功能。

 15、引出2812自带12位AD，共计16路。

 16、外扩12位串行DA，供用户进行数模转换。

 17、提供四相步进电机驱动接口（并提供四步、八步的步进角细分代码）。

 18、提供直流电机驱动接口（PWM控制）。

 19、提供无刷电机接口，方便客户驱动有反馈和无反馈的无刷电机。

 20、提供McBSP自收自发电路，供用户试验McBSP接口时序。

 21、DSP2812学习板将所有有效引脚（包括数据线，地址线，控制线、特殊功能引脚
     等）全部用2.54标准间距引出，方便用户二次开发。


[配套资料]

 1、完整的原理图(pdf格式)，快速掌握多项实用技术的具体应用。

 2、提供所有器件的PROTEL库。

 3、提供所有实验的C语言源代码，均有详细注释。

 4、在线烧写FLASH的方法与工具，用以固化用户自己的程序。

 5、用户手册：非常详细，让你快速踏入DSP开发应用之门。

 6、芯片手册：开发板上全部芯片的芯片资料。

 7、送原版TI DSP开发环境CCS3.1完整版（所有功能全包括）【仅供学习用】

 8、送其他DSP相关学习资料。

[调试软件]

 1、送串口监听软件，开发RS232/485必备。
 2、字模提取软件，开发LCD显示程序必备。

[代码及相关实验]---代码为C语言编写

 1、定时器0实验

2、定时器2实验

3、EV定时器实验

4、XF跑马灯实验

5、片外FLASH实验

6、片外RAM实验

7、 Exint外部中断实验

8、蜂鸣器实验

9、数码管实验

10、矩阵键盘实验

11、1602液晶实验

12、12864液晶实验

13、240128液晶实验

14、320240液晶实验

15、片内AD转换实验

16、DA转换实验

17、RS232实验

18、RS485实验

19、CAN实验

20、PWM波形实验

21、直流电机实验

22、步进电机实验（四相单四拍）

23、步进电机实验（四相双四拍）

24、步进电机实验（四相八拍）

25、McBSP自收自发实验

26、SPI自收自发实验

27、FFT算法实验

28、FIR算法实验

29、IIR算法实验

30、卷积算法实验

31、自适应滤波算法实验

32、FLASH烧写实验


[典型应用]

教学应用、工业自动化控制、UPS、电机控制、机器人；
变频控制、汽车、机械、磁盘驱动、数字滤波；
振动分析、交流伺服、直流电机控制、电力自动化等。

产品清单：

 1、DSP2812学习板1个
 2、USB电源线1根
 3、串口直连线1根
 4、4V直流电机1个
 5、配套光盘1张


选配：

 1、四相步进电机：20元

 2、1602液晶：20元

 3、128*64液晶：80元

 4、320*240液晶（带触摸）：

 5、带反馈电路的无刷电机

 6、无反馈电路的无刷电机
