产品名称：	S3C2440开发板
产品型号：	FL2440(256M NAND)
产品价格：	FL2440+3.5寸全新真彩触摸LCD+调试工具+全套光盘= 538元
产品介绍         FL2440开发板是‘飞凌嵌入式’近期献给嵌入式爱好者的又一力作！作为一款高性价比ARM9开发板，它具有非凡的设计理念、独到的服务以及大众的价格！         “简单，易学”是我们准备这一套件的另一目标！为此我们独家推出了针对性极强的系列视频教程，凭借多年的培训经验，帮助初学者尽快登堂入室！部分教程可点击这里在线观看。          希望我们的精心准备和不懈努力能给广大使用者带来实实在在的收获！         1.FL2440采用6层工业级核心板，在保证稳定性的同时，引出多达220个管脚，拥有同级产品中最强的扩展性能！为您的开发提供丰富的资源，更加适用于个性化的定制要求。         2.独家采用DM9000AE 100M网卡，而其他厂商仍使用已停产的DM9000EP（这会给开发板的使用带来很大麻烦）。         3.独家配备4M NOR Flash（NOR的特点是芯片内执行，这样应用程序可以直接在flash闪存内运行，不必再把代码读到系统RAM中。NOR的传输效率很高，在4MB容量时具有非凡的成本效益）。         4.首家BootLoader支持多系统启动、对Flash进行分区、选择液晶屏的尺寸、选择执行地址、修改串口属性等强大功能。相比之下，其他厂商的同类开发板只能烧写对应的内核且只能在一个地址上运行。值得说明的是：FL2440 Boot源码完全开放，方便您的学习和参考。一些开发板厂商对BootLoader中核心部分进行保留，这给后续使用带来很大隐患！         5.Linux和WinCE在嵌入式系统中占有举足轻重的地位，现在的产品对双系统要求越来越高。FL2440作为产品，不仅本身集成了Linux/WinCE双系统，更为用户进一步了解双系统实现与硬件切换提供了参考。         6.首家推出无需编程，只通过BootLoader就可轻松实现定制WindowsCE开机画面的开发板。并且可在5秒内极速启动系统。(同类产品的WindowsCE系统启动时间一般为10秒)         7.首家完美支持USB快速烧写更新Linux（kernel/yaffs）和WindowsCE 5.0/6.0。烧写过程无需任何命令，全图形引导，简单快捷。         8.首家实现WinCE/Linux系统均可使用CMOS摄像头预览并拍照存盘。（源码完全开放，可直接用于图像采集项目开发）         9.在Linux、WinCE等多任务环境下的时序控制始终是一个编程难点！我们独家给出相关DEMO，使您掌握 ARM-LINUX时序控制编程要点！同时学会温度测量相关技术。         10.作为工业中常用的探测与控制方法，掌握Linux、WinCE等多任务环境下红外信号的接收与解析具有很强的应用意义。（红外发射使用普通遥控器，我们提供全部驱动程序和应用程序，您可以通过它来实现复杂的红外测控与遥感）         11.开发板作为学习与应用的主体平台，飞凌独家提供由资深工程师针对S3C2440开发板录制的教学视频，深入浅出的讲解嵌入式相关理论与操作，并配有层次清晰、结构严谨的使用手册。我们相信详实的资料与科学的引导可使您事半功倍。          12.为了便于用户开发和学习，飞凌特别提供包括封装库、接口库、布线图在内的底板PCB全部资料。         13.飞凌一贯重视产品的售后保障，拥有客户公认最为优秀的服务体系。提供全方位、多角度的专业技术支持，包括论坛、E-mail、QQ群、MSN和400免费电话。

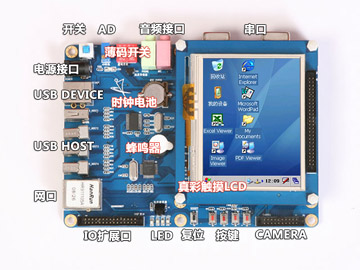

产品概述 丰富的硬件接口： 除具有一般开发板基本资源外，并有256M nandflash（大页面flash）、4M NOR Flash、四USB主口、红外接口、温度传感器接口（附配套程序，用户可自己DIY）等，特有系统资源为你带来更大的学习空间。 支持多种操作系统： LINUX操作系统：提供Linux 2.6.12/Linux 2.6.28及Linux 2.6.33三个版本的内核 WINCE操作系统：提供wince5.0 wince6.0两套bsp UCOS-Ⅱ操作系统：提供ADS下编译源码 大量的实验例程： 提供包括ADS、Linux、WinCE、uCos-II下的大量实验例程并提供源代码。 完善的售后支持： 方式包括有QQ群、论坛（www.witech.com.cn/bbs）、400电话（400-699-6866免长途费用）等。我们有专门的工程师为您解答开发板使用中所遇到的问题，以此来提高您的学习与开发效率。 嵌入式视频教程： 针对初学者的嵌入式学习教程，讲师具有多年研发及培训经验，您只要按照教程一步一步做即可入门嵌入式。(免费教程在线观看) 硬件资源 核心板--6层PCB设计，性能稳定，经过强电磁环境考验 S3C2440A处理器，主频400MHz，可倍频至533MHz； 64M字节SDRAM，可扩展到256M ； 4M NOR Flash； 256M字节NAND Flash； 12MHz系统外部时钟源；32.768KHz的RTC时钟源； 支持3.3V或5V电压供电； 采用进口高质量板对板接插件，确保长期运行可靠性。 主板--2层板设计，性能稳定，经过强电磁环境考验 两个三线串口，一个TTL串口； 一个100M网口，采用DM9000AE，带联接和传输指示灯； 四个USB HOST接口；一个USB Device接口； 一路立体声音频输出接口可接耳机；另一路音频输入可接麦克风； 一个SD卡接口； LCD和触摸屏接口支持3.5寸、4.3寸、5.6寸、5.7寸、7寸、8寸等TFT液晶屏； CMOS摄像头接口，现提供有（选配）130万、300万像素摄像头，用户也可自行扩展； 内部实时时钟，带有后被锂电池接口； 一个复位按键，采用专用芯片进行复位，稳定可靠； 一个15X2的插针扩展口，包括两路spi 、1路IIC 、 4路AD 、1个GND 、1个3.3V电源 、 14个IO（包中断6个）。 JTAG调试接口配有一块下载调试板，可进行下载、程序仿真调试； 一个温度传感器接口（提供测试程序及接口，用户可DIY）； 一个红外接收头接口（提供测试程序和接口，用户可DIY）； 一片IIC接口的eeprom； 一个4位薄码开关； 四个用户按键； 四个LED； 一个PWM控制蜂鸣器。   软件资源 Bootloader: 启动时间 支持启动时间设置 启动方式 可设置默认启动方式，WINCE或Linux 下载调试 支持USB及串口方式下载，可以通过USB将OS或者应用程序下载到内存进行调试 FLASH管理 支持FLASH的烧写、擦除、坏块管理等功能 其他 支持双操作系统 Linux可自行设置添加启动参数 支持yaffs2文件系统的烧写 嵌入式Linux操作系统： 内核版本 可提供包括Linux 2.6.12/Linux 2.6.28及Linux 2.6.33内核，支持cramfs/ramfs/etx2/fat32/nfs/yaffs等文件系统 文件系统 最新yaffs2格式的文件系统 驱动支持 系统中断和系统时钟驱动 串口驱动（Serial device driver） 块设备驱动（包括IDE硬盘，SD卡） Nand Flash驱动 网卡驱动 实时时钟驱动 USB Host驱动 液晶（LCD）驱动 触摸屏驱动 CMOS摄像头驱动 USB摄像头驱动 温度传感器驱动 网络协议及网络应用程序 完整的TCP/IP协议 Telnet服务器 Telnet远程登录 FTP服务器 Web Server 图形界面 QT/Embedded 2.2.0 支持文件浏览器、mediaplay播放器等 USB设备支持 优盘、移动硬盘、USB鼠标、键盘、USB HUB、 USB 摄像头（中芯微301系列芯片） 编译工具 交叉编译环境链：2.95.3、3.3.2、3.4.1 其他 提供详细的用户手册，应用及驱动开发教程不断更新。 　 　FTP服务器　　　　　　　　　　　　　　　　　　Telnet服务器 　　USB 摄像头网络显示　　　　　　　　　　　　　　　Web Server 　　QTE图形界面　　　　　　　　　　　　　　　世界时间 　　文件浏览器　　　　　　　　　　　　　　　图片浏览器 　　视频播放　　　　　　　　　　　　　　　手写输入 　 游戏　　　　　　　　　　　　　　游戏 WINCE操作系统： 版本 可提供Windows CE 5.0 以及最新的WinCE 6.0 驱动支持 系统中断和系统时钟驱动 串口驱动（支持三串口） 块设备驱动（大容量SD卡） Nand Flash驱动 以太网卡驱动 实时时钟驱动 USB Host驱动 USB Slave驱动 液晶（LCD）驱动 声卡驱动 U盘驱动 CMOS摄像头驱动 温度传感器驱动 ADC驱动 触摸屏驱动 IIC总线驱动 LCD显示 支持320×240、640×480、800X480、800×600、1024×768分辨率，并可动态调整 其他 支持MediaPlayer播放器、IE浏览器、word编辑等；支持注册表保存功能；支持MFC、.NET2.0及以上版本；支持手写中文输入；支持自启动应用程序。 　 图片浏览　　　　　　　　　　　　　　　　媒体播放器 　 注册表管理器 　　　　　　　　　　　　　修改分辨率 　 IE浏览器 　　　　　　　　　　　　　　游戏 　 温度测试程序 　　　　　　　　 　　　串口测试程序 无操作系统支持的应用程序开发DEMO（ADS环境下开发） 测试功能 LED测试 蜂鸣器测试 实时时钟 A/D转换 按键及中断 红外接收 温度传感器 IIC EPPROM 摄像头测试 声卡测试 触摸屏测试 SD卡测试 LCD测试 开发套件包含的内容 1、一块已测试好的FL 2440 开发板（包括核心板与底板） 2、FL2440用户光盘 3、一条串口线（一头针一头孔） 4、一条网线（交叉网线） 5、一条USB线 6、一个5V 直流电源 7、一个仿真下载多功能板 8、一个包装盒 9、3.5" TFT" LCD 一块 ，带触摸屏，带触摸笔 以下模块可根据用户需要进行选配，相关驱动已经过测试： ★ LCD （目前有3.5寸、4.3寸、5.6寸、7寸、8寸、10寸等） ★ GPRS无线模块 ★ GPS模块 ★ 无线蓝牙模块 ★ WIFI无线网络模块 ★ CMOS摄像头模块(130万像素、300万像素) ★ JLINK仿真器 　 　　开发板套件　　　　　　　　　　　　　　　　　 外观 光盘包含资料 ADS v1．2安装程序（评估版）； ADS v1．2的JTAG调试软件； 烧写工具软件； 串口工具软件sscom32.exe、dnw.exe、t ftp.exe； 并口及USB Device接口驱动程序； BOOTLOADER源代码； 非操作系统测试程序源码； uC/OS-II源码 Linux for S3C2440内核源码包、文件系统、应用程序源码以及编译工具； Windows CE for S3C2440 BSP包； 核心板电路原理图，底板所有设计资料（包括原理图和PCB版图），并保证正确性； 详尽的用户手册； 全部芯片手册及资料； 配套视频教程； 应用软件集成开发环境安装包 实验目录 开发板准备实验 1.1  实验一 硬件连接 1.2  实验二 USB驱动安装 1.3  实验三 并口驱动安装 1.4  实验四 超级终端配置 1.5  实验五 DNW配置 1.6  实验六 ADS1.2开发软件的使用 1.7  实验七 烧写bootloader的方法 1.8  实验八 如何更新Myapp分区 1.9  实验九 烧写LINUX内核及文件系统 1.10 实验三 烧写WINCE映像 ADS编程实验 1.1  实验一   汇编语言编程（1） 1.2  实验二   汇编语言编程（2） 1.3  实验三   LED跑马灯 1.4  实验四   蜂鸣器实验 1.5  实验五   按键与蜂鸣器 1.6  实验六   ADC实验 1.7  实验七   串行口实验 1.8  实验八   NAND FLASH应用实验 1.9  实验九   看门狗试验（1） 1.10 实验十   看门狗试验（2） 1.11 实验十一 LCD屏实验 1.12 实验十二 触摸屏控制实验 1.13 实验十三 IIC写读实验 1.14 实验十四 中断实验 1.15 实验十五 红外模块实验（选配实验） 1.16 实验十六 温度采集实验（选配实验） 嵌入式Linux系统基础实验 1.1  实验一   安装redhat linux 9.0 1.2  实验二   在redhat中添加新用户 1.3  实验三   minicom配置 1.4  实验四   建立交叉编译环境 1.5  实验五   内核编译 1.6  实验六   制作文件系统（yaffs2） 1.7  实验七   烧写LINUX内核及文件系统 1.8  实验八   NFS配置及使用 1.9  实验九   串口与PC机的文件传送 1.10 实验十   shell编程实验 1.11 实验十一   Hello World实验 1.12 实验十二   多进程编程实验 1.13 实验十三   多线程编程实验 1.14 实验十四   进程通信实验 1.15 实验十五   网络编程实验—服务器/客户机 1.16 实验十六   Makefile编程实验 1.17 实验十七   内核的Makefile和kconfig实验 1.18 实验十八   字符驱动编程实验 1.19 实验十九   Linux中的AD转换实验 1.20 实验二十   实时时钟显示实验 1.21 实验二十一 音频测试实验 1.22 实验二十二 WEB服务器移植 1.23 实验二十三 vsftp移植实验 1.24 实验二十四 Dhcp服务器移植 1.25 实验二十五 USB摄像头的移植实验 嵌入式WINCE系统基础实验 1.1 实验一 建立WINCE开发环境 1.1.1  安装Windows CE.NET开发环境 1.1.2  安装基于FL2440的BSP包 1.1.3  更新开发环境（PB5） 1.2 实验二 内核制定--编译WINCE平台 1.2.1  如何修改显示分辨率 1.2.2  串口设置 1.2.3  编译生成Windows CE映象文件 1.3 实验三 烧写WINCE映像 1.4 实验四 在 WINCE 和桌面系统之间建立连接 1.4.1  安装驱动 1.4.2  使用微软 ActiveSync 同步传输工具进行通讯连接 1.5 实验五 建立应用程序开发环境 1.5.1  导出SDK 1.5.2  安装eMbedded Visual C++ 4.0 1.5.3  安装SP4 1.5.4  安装SDK 2.1 实验一 Hello World实验 2.2 实验二 IO控制实验 使用手册目录 一 FL2440开发板硬件介绍 1.1  S3C2440A芯片简介 1.2  开发套件包含的内容 1.3  用户光盘内容说明 1.4  FL2440开发板外观 1.5  FL2440开发板硬件资源 1.6  硬件资源分配 1.6.1  地址空间分配以及片选信号定义 1.6.2  开发板接口说明 1.6.3  按键说明 1.6.4  LED指示灯说明 1.7    FL2440开发板主要硬件说明 1.7.1  系统存储器 1.7.2  JTAG及复位逻辑 1.7.3  LCD/触摸屏接口引脚定义 1.7.4  GPIO扩展口引脚定义 1.7.5  SD卡接口 1.7.6  IIS音频输入输出接口 1.7.7  摄像头接口 1.7.8  串口电路 1.7.9  USB接口 1.7.10  功能按键及用户LED指示灯 1.7.11  AD转换电路 1.7.12  红外接收电路（选配） 1.7.13  温度传感器（选配） 1.7.14  IIC电路(24c02) 1.8     FL2440支持的操作系统及其驱动 1.8.1   Linux操作系统 1.8.2   WINCE操作系统 二 FL2440开发板基本使用 2.1    FL2440外部硬件连接 2.2    调试终端使用 2.2.1  DWN软件的使用 2.2.2  超级终端的使用 2.3    bootloader使用全攻略 2.3.1  bootloader简介 2.3.2  功能菜单说明 2.3.3  选择菜单说明 2.3.4  启动启动无操作系统应用程序 2.3.5  擦除分区的使用 2.3.6  参数设置说明 三 预装Linux使用说明 3.1  如何启动linux 3.2  设置linux上电自启动 3.3  Linux的参数设置 3.4  鼠标与触摸屏的支持 3.5  通过串口与PC传送文件 3.5.1   向PC机传送文件 3.5.2   接收PC机传过来的文件 3.6     挂接NFS网络文件系统 3.7     挂接SD卡 3.8     挂接U盘 3.9     CMOS摄像头(OV9650)的使用 3.10    USB摄像头的使用 3.11    设置并保存系统时钟 3.12    测试音频 录音与播放 3.13    测试网络连接 3.13.1  查看网络设置 3.13.2  重新设置IP 3.13.3  重新设置MAC地址 3.13.4  使用PING命令 3.13.5  如何DHCP动态获取IP和DNS 3.14    WebServer功能 3.14.1  启动WebServer 3.14.2  浏览Web服务器上的网页 3.15    使用telnet远程登录开发板 3.16    使用ftp传递文件 3.17    如何开机自动运行程序 3.18    如何中止程序运行 四 预装Wince使用说明 4.1   如何启动 WINCE 4.2   如何使用SD卡 4.3   使用TCPMP播放音乐和视频 4.4   如何浏览网页 4.5   触摸屏校正 4.6   在 WINCE 和桌面系统之间建立连接 4.6.1 安装驱动 4.6.2 使用微软 ActiveSync 同步传输工具进行通讯连接 4.7   如何为wince屏幕抓图 4.8   查看修改wince注册表 4.9   手写输入法的使用 4.10  应用程序的运行 服务与支持 服务时间 每周一到周五： 上午：9：00—11：30； 下午：13：30—17：00 公司按照国家法定节假日安排休息，在此期间无法提供技术支持，有问题请在论坛发帖或在qq群里留言，我们会尽快给您回复。 技术论坛 http://bbs.witech.com.cn 用户注册 http://www.forlinx.com/Download.htm（需要资料请到此处注册下载。正确注册后24小时之内开通权限，用户可下载最近更新的资料。 ） 电话方式 0312-3119192 免长途费 QQ方式 开发板型号 群号 群名称 备注 FL2440 38020694 FL2440交流群-1 已满 106407116 FL2440交流群-2 已满 33429985 FL2440交流群-3 已满 126864762 FL2440交流群-4 已满 20738067 FL2440交流群-5 已满 39160486 FL2440交流群-6 已满 145658216 FL2440交流群-7 欢迎加入 OK6410 93031627 OK6410交流群-1 已满 61190988 OK6410交流群-2 已满 126242166 OK6410交流群-3 已满 127480682 OK6410交流群-4 已满 138760697 OK6410交流群-5 已满 138851901 OK6410交流群-6 已满 145658078 OK6410交流群-7 已满 145657633 OK6410交流群-8 已满 92618885 OK6410交流群-9 欢迎加入 OK6410-B 138851991 OK6410-B交流群-1 已满 OK2440 95715401 OK2440交流群-1 已满 108466328 OK2440交流群-2 欢迎加入 TE2440 90873906 TE2440交流群-1 已满 145657941 TE2440交流群-2 欢迎加入 TE6410 114190914 TE6410交流群-1 已满 126865035 TE6410交流群-2 欢迎加入 　　飞凌秉承一贯“以技术为中心，与客户共成长”的理念，用心服务，致力于打造专业的质量与技术服务体系。
