| 产品概述 |
该产品基于ATMEL公司强大ARM9处理器AT91SAM9263，内含9条总线矩阵、具有2D图形加速功能、支持USB2.0……点击查看处理器详细说明。
支持网卡、声卡、CAN总线、SD、CAMERA、具有稳定适用的VGA/TV输出（分辨率达1024*768，不闪烁、无重影）；提供第二套总线上的SDRAM、SRAM解决方案；提供（IAR、GNU、KEIL）三种环境的下共118个硬件测试程序源码！
另外该产品采用“核心板（6层设计）+底版（4层设计）”模式，除具备一般开发板的功能以外，特增加工业级产品应用所需要的特定功能，并经过严格测试！可广泛应用于医疗电子设备、移动无线应用、网络远程监控、汽车导航系统、工业通讯网关、工业现场控制等领域。
核心板介绍……
飞凌一贯的优秀品质与售后保证，将为您工业产品设计保驾护航！ |
| 硬件资源 |
|
CPU |
ATMEL AT91SAM9263，主频200MHz，拥有220MIPS的运算性能 |
|
外部储存器 |
SDRAM：64M字节
SDRAM：32M字节 （第二套总线）
SRAM：1M字节 （选配）
NOR Flash：4M字节
NAND Flash：128M字节（K9F1G08，用户可自己更换为256M、1G的NandFlash） |
|
串口 |
一个五线异步串行口，一个三线串口波特率最高115200bps |
|
网口 |
一个10M/100M自适应网口，带连接和传输指示灯 |
|
USB接口 |
两个USB2.0 HOST接口
一个USB2.0 Device接口
可接无线网卡、USB鼠标键盘、USB蓝牙等设备 |
|
音频接口 |
四路立体声音频输入输出接口 |
|
存储接口 |
一个SD卡接口
一个IDE接口可直接挂接硬盘，也可以做为总线扩展口 |
|
LCD和触摸屏接口 |
集成了4线电阻式触摸屏接口的相关电路
目前支持3.5寸、5.6寸、5.7寸、8寸TFT液晶屏
3.3V/5V电源供电，可为多款液晶提供电压支持 |
|
摄像头接口 |
板上带有一个2mm间距的20P插座做为扩展，用户可使用此扩展口连接 各种摄像头 |
|
时钟源 |
内部实时时钟 |
|
复位电路 |
一个复位按键 |
|
调试下载接口 |
一个20芯Multi－ICE标准JTAG接口
|
|
电源接口 |
5V电源供电，带电源开关和指示灯 |
| EEPROM |
一片IIC接口的EEPROM |
| 总线接口 |
一个标准CAN总线接口
|
| VGA接口 |
可接普通显示器，分辨率达1024*768 |
| 其他 |
四个用户按键
四个用户LED
|
|
|
|
软件资源 |
|
嵌入式Linux操作系统： |
|
内核 |
Linux 2.6.20内核
支持cramfs/ramfs/etx2/fat32/nfs/yaffs2等文件系统 |
|
文件系统 |
目前提供cramfs格式的文件系统 |
|
bootloader |
u-boot-1.1.6 支持与PC机的串行传输、以太网络传输。 |
|
驱动支持 |
- 系统中断和系统时钟驱动
- 串口驱动（Serial device driver）
- 块设备驱动
- Nand Flash驱动
- 网卡驱动
- USB Host驱动
- 显示（LCD/VGA）驱动
- 触摸屏驱动
|
|
网络协议及网络应用程序 |
- 完整的TCP/IP协议
- Telnet服务器
- Telnet远程登录
- FTP服务器
- Web Server
|
|
图形界面 |
QT/Embedded 支持文件浏览器、mediaplay播放器等 |
|
USB设备支持 |
优盘、移动硬盘、USB鼠标、键盘、USB HUB
|
|
LCD显示 |
支持320×240、640×480、800×600、1024×768分辨率 |
|
VGA/TV显示 |
最高支持1024×768分辨率 |
|
常用命令 |
cat，chmod，discard，echo，flashfsd，flashwrite， free，genhtml，hostname，init，kill，loader，ls，mkdir，mount，ps，reboot，rm， smanaged，sysconf， yes，insmod，lsmod，rmmod |
|
编译工具 |
交叉编译环境链：3.4.5 |
|
其他 |
提供环境搭建、内核配置、应用程序开发、驱动程序开发等教程及例程源码。 |
|

FTP服务器 Telnet服务器
|
|
  手写输入 Web Server
|
|
  QTE图形界面 世界时间
|
  文件浏览器 图片浏览器 |

游戏 游戏 |
| WINCE操作系统： |
|
版本 |
Windows CE 5.0 |
|
bootloader |
EBOOT 支持与PC机的以太网络传输，支持NAND FLASH管理。 |
|
驱动支持 |
- 串口驱动
- USB Function驱动
- USB Host驱动
- 以太网驱动
- SPI驱动
- IIC驱动
- PWM驱动
- LCD驱动
- VGA驱动
- 触摸屏驱动
- IDE硬盘驱动
- SD卡驱动
- EEPROM驱动
- NAND FLASH驱动
- 声卡驱动
|
|
LCD显示 |
支持320×240、640×480、800×600、1024×768分辨率 |
|
VGA/TV显示 |
最高可支持1024x768分辨率，无任何闪烁 |
|
USB设备支持 |
优盘、USB鼠标、USB键盘、USB HUB、USB蓝牙适配器
USB无线网卡 |
|
其他 |
支持MediaPlayer播放器、IE浏览器等。
支持USB同步功能
支持MFC、.NET2.0 |
|

图片浏览 媒体播放器
|
|

IE浏览器 游戏
|
| 无操作系统支持的应用程序开发DEMO（IAR、GNU、KEIL） |
- bootstrap
- ac97
- can
- dataflash
- dhrystone
- emac
- fatefsl
- fatfs
- isi
- iso7816
- lcd
- microcanopen
- nandflash
- norflash
- pwm
- rtt
- sdcard
- sd-spi
- touchscreen
- twi
- usart
- getting-started
- slideshow
- usb-device-audio
- usb-device-ccid
- usb-device-cdc
- usb-device-composite
- usb-device-core
- usb-device-hid-keyboard
- usb-device-hid-transfer
- usb-device-massstorage
|
|
开发套件包含的内容 |
|
1、一块已测试好的 TE9263 开发板（包括核心板与底板）
2、TE9263 用户光盘
3、一条串口线（一头针一头孔）
4、一条网线（交叉网线）
5、USB 线一条
6、一个5V 直流电源
7、一个包装盒
|
| |

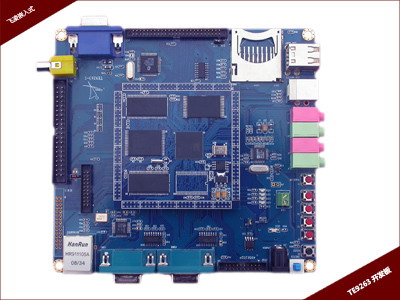

开发板套件 外观 |
