时钟计时器学习板--51单片机--开发板商城
时钟计时器学习板
销售状态: 本站销售,热卖中
浏览次数:3628次 赠送积分:0 分
商品规格:
供 应 商: 晶控电子
商品价格: ¥190元
¥190元
市场价 商城价

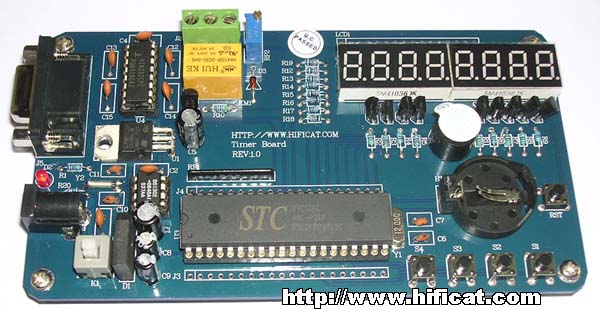

时钟计时器学习板

     时钟计时器学习板,使用8位LED数码管显示时、分、秒,以24小时制计时方式,其核心芯片为DS1302时钟芯片,DS1302可以记录下时间、日期、星期等数据,在板子上装有后备电池,所以即使学习板断开外接电源后,其时间与日期数据也不会丢失。板载的按键可供用户开发使用,我们通过程序设计可以实现通过按键来调整日期、时间等各项参数值,我们也可以做出一个万年历和电子钟。

时钟万年历

售价:190元/套

基本原理:

    DS1302是DALLAS公司推出的涓流充电时钟芯片,内含一个实时时钟/日历和31字节静态RAM,可以通过串行接口与单片机进行通信。实时时钟/日历电路提供秒、分、时、日、星期、月、年的信息,每个月的天数和闰年的天数可自动调整,时钟操作可通过AM/PM标志位决定采用24或12小时时间格式。DS1302与单片机之间能简单地采用同步串行的方式进行通信,仅需三根I/O线:复位(RST)、I/O数据线、串行时钟(SCLK)。时钟/RAM的读/写数据以一字节或多达31字节的字符组方式通信。DS1302工作时功耗很低,保持数据和时钟信息时,功耗小于1mW。学习板采用STC89C51单片机,最小化应用设计,采用共阳七段LED显示器,P0口输出段码数据,P2.0--P2.7做列扫描输出,P3.4,P3.5,P3.6,P3.7 接四个按键开关,可供用户编程从而实现时时及日期的调整。为了提高共阳数码管的驱动电压,用9012做电源驱动输出。采用12m晶镇,有利于提高秒计时的精度。

    板上资源有ISP下载接口(通过RS232串口下载,使用更方便)、51MCU、8位Led显示、4位按键、LCD1602液晶接口、一路继电器输出、蜂鸣器、DS1302芯片待机电池座,电源部分自带整流、滤波、稳压电路,输入宽范围(AC7-15V或者DC9-16V),交流直流都能正常使用。

    套装清单:

学习板:1块

外接电源:1个

RS232串口线(程序ISP下载使用):1条

配套光盘(含学习板软硬件资料):1份

时钟 万年历

    文章介绍刊登于2009年第4期《电子制作》杂志,也是《电子制作》杂志推荐产品,适合学习毕业设计及课程设计使用。

时钟万年历
