1.1 概述
GY8502/GY8503/GY8504 CAN总线协议转换器是用于CAN-bus现场总线和RS232/RS485/RS422接口之间数据交换的智能型协议转换器。
该协议转换卡集成有1个RS232/RS485/RS422 通道、1个CAN-bus 通道，可以很方便地嵌入到使用RS-232 接口进行通讯的节点中，在不需改变原有硬件结构的前提下使设备获得CAN-bus 通讯接口，实现串口设备和CAN-bus 网络之间的连接、数据通讯。
GY8502/GY8503/GY8504转换器为用户的使用提供了足够的灵活性，用户可以根据实际需要设置CAN总线接口和串口的参数。通讯参数由上位机软件配置，能使用户快速进入高效率的CAN-bus 通讯应用。
GY8502/GY8503/GY8504转换器提供两种数据转换方式：“透明转换”、“透明带ID标识转换”。“透明转换”适用于串行数据流的完全转换，“透明带ID标识转换”适用于用户自定义协议的串行数据转换，用户可根据实际应用的特点选择合适的数据转换方式。
GY8502/GY8503/GY8504转换器采用贴片安装工艺，CAN总线电路采用独立的DC-DC电源模块，进行光电隔离，与控制电路完全电气隔离，使转换器具有很强的抗干扰能力，大大提高了系统在恶劣环境中使用的可靠性。
GY8502/GY8503/GY8504转换器具有体积小巧使用方便等特点，也是便携式系统用户的上佳选择。同样CAN232MB智能协议转换器不仅适应基本CAN总线产品，也满足基于高层协议如DeviceNet、CANopen 等CAN-bus总线产品的开发。
注：GY8502 CAN232MB转换器一般适用于需要在CAN和RS232之间进行透明转换或者带ID的透明转换的情况，或者用于设备间通信。 查看>>GY8501 CAN232B与GY8502 CAN232MB之间的详细区别。
1.2 性能与技术指标
● 智能CAN卡，内建微处理器；
● 功能兼容广州ZLG－CAN232MB协议转换器
● 实现CAN总线 与RS232的双向数据通讯，CAN总线发送和接收；
● 支持CAN2.0A 和CAN2.0B 协议，支持标准帧和扩展模式；
● 支持数据帧，远程帧格式；
● CAN总线通讯波特率可设定：5k-1000kbps；
● 3线式RS232，通讯速率在4800~115200bps 之间可设定；
● 提供两种数据转换模式：透明转换、透明带ID标识转换；
● CAN总线接口采用光电隔离、DC-DC电源隔离；
● 最高帧流量：400 CAN帧/秒（＊）；
● 工作电源：＋7V～＋40V DC；可根据要求提供5V接口。
● 工作温度：-40 ℃ ～ +85℃；
● 支持标准DIN 导轨安装；
● 产品尺寸：100mm*70mm*25mm（不计算导轨安装架高度）。
注意：最高帧流量是在最大串口波特率下测得。
1.3 典型应用
● 设备与设备间采用CAN总线通信
● CAN网络取代RS232网络
● 扩展标准RS232网络通讯长度；
● 煤矿远程通讯
● PLC 设备联网
● 现有RS-232 设备连接CAN-bus 网络
● 扩展标准RS-232 网络通讯长度
● PLC 设备连接CAN总线网络通讯转换
● CAN总线与串行总线之间的网关网桥
● 工业现场网络数据监控
● CAN 教学应用远程通讯
● CAN 工业自动化控制系统
● 慢速CAN 网络数据采集数据分析
● 智能楼宇控制
● 数据广播系统等CAN总线应用系统
1.4 产品销售清单

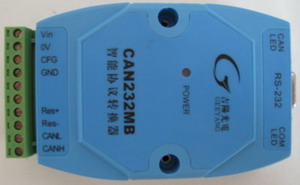

1）GY8502 CAN232MBCAN总线协议转换器。
2）DB9串口线缆一根。
3）光盘1张。（CAN232MB设备配置软件CANConfig，用户手册，CAN总线相关资料等）；
1.5 技术支持与服务
货到10日内无条件退货；一年年内免费维修或更换；终身维修服务。
|
