YL-P2450W开发板--ARM9开发板--开发板商城
YL-P2450W开发板
销售状态: 本站销售,热卖中
浏览次数:3160次 赠送积分:0 分
商品规格:
供 应 商:
商品价格: ¥5088元
¥4980元
市场价 商城价

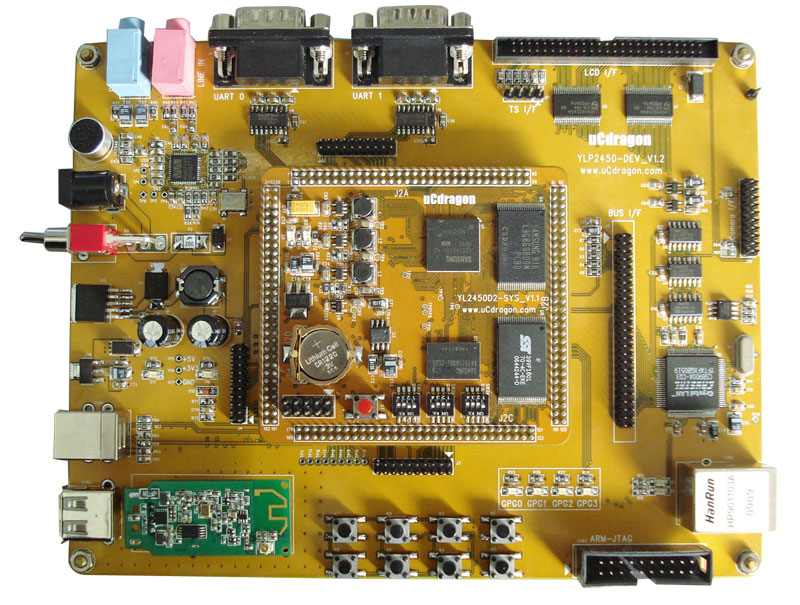

YL-P2450W开发板简介

YL-P2450W开发板采用核心板加底板设计,核心板PCB采用8层板设计,底板PCB采用4层板设计。核心板上集成了Samsung 400/533M CPU S3C2450(ARM926EJ内核)、64MB DDR2 SDRAM和1GB Nand Flash(MLC),通过4个2.0mm双排插针引出所有信号。该款开发板上集成了2M NorFlash、10M以太网、USB HOST接口、USB DEVICE接口、AC97接口、SD接口、串口、摄像头接口、LCD接口等。开发板上还带有WLAN模块,该模块支持IEEE 802.11b/g和802.11n标准,最高传输数率为108Mbs,支持64/128 WEP WPA。该平台适用于GPS,PDA,MID,移动电视,智能手机,手持设备,平板电脑和广告机等消费类电子产品以及工业控制等领域。


YL-P2450W开发板硬件资源:



中央处理器
CPU: 三星S3C2450-40/53,主频400/533MHz

外部存储器
内存:64MB DDR2
NOR Flash:2MB
NAND Flash:1GB(MLC)

串口
2个5线串口,波特率高达115200bps

网络接口
1个10M网口,采用CS8900,带联接和传输指示灯

USB接口
1个USB1.1 HOST接口
1个USB2.0 Device接口

WLAN模块
开发板标配有一个USB2.0接口的WLAN模块,该模块支持IEEE 802.11b/g和IEEE 802.11n标准。模块的数据传输速最高达到108Mbps,可根据网络情况自动选择传输速率。

音频接口
1个AC97音频接口,一路立体声音频输出接口可接耳机或音箱;
支持录音,板子自带驻机体话筒可直接录音,另有一路话筒输入接口可接麦克风;

存储接口
1个SD卡接口

LCD和触摸屏接口
板上集成了4线电阻式触摸屏接口的相关电路
1个50芯LCD接口引出了LCD控制器的全部信号,并且这些信号引脚都加了驱动,所以LCD输出更加稳定可靠
支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏,尺寸从3.5寸到12.1寸,屏幕分辨率可达到1024×768象素
可选购LCD:东华3.5寸、元太6.4寸、夏普8寸、夏普10.4寸

摄像头接口
开发板标配1个130万像素的摄像头(OV9655),并有一个2毫米间距双排插座用作摄像头扩展,用户可使用这个扩展口连接其他型号摄像头

时钟源
内部实时时钟(带有后备锂电池);

复位电路
1个复位按键,并采用专用复位芯片进行复位,稳定可靠;

调试及下载接口
1个20芯Multi-ICE标准JTAG接口,支持SDT2.51,ADS1.2等调试 ;

电源接口
12V电源供电,带电源开关和指示灯;

其他
8个小按键,4个高亮LED;
1个50芯2毫米间距双排标准连接器用作扩展口(引出了地址线、数据线、读写、片选、中断、IO口、ADC、5V和3.3V电源、地信号等等)


用户光盘上提供的开发工具和源代码:


01) ADS1.20安装程序(评估版)
02) PB5.0安装程序
03) 使用dragonJTAG并支持ADS1.20的JTAG调试代理软件
04) 烧写FLASH的工具软件SJF2450
05) 调试工具软件sscom32.exe、dnw.exe、tftp.exe
06) 64K色(RGB565)图片字模软件
07) USB Device接口驱动程序(PC端)
08) WINCE5.0 BSP源码包(WLAN驱动仅提供二进制代码)
09) 核心板和底板电路原理图(PDF,OrCAD格式)
10)元件封装库和PCB尺寸结构图
11) 开发板使用手册(pdf格式)
12) 开发板上所用到的主要芯片手册、资料

操作系统


WINCE 5.0操作系统支持的驱动:

  ◆ Nand Flash(MLC,SLC)驱动
  ◆ 串口驱动
  ◆ RTC驱动
  ◆ LCD显示驱动,支持"转屏"功能(支持东华3.5寸、夏普3.5寸、元太6.4寸、夏普8寸、夏普10.4寸)
  ◆ 触摸屏驱动
  ◆ USB Host1.1驱动
  ◆ USB DEVICE2.0驱动
  ◆ WLAN驱动
  ◆ 音频驱动
  ◆ 网口驱动
  ◆ SD卡驱动
  ◆ 按键驱动
  ◆ 摄像头驱动


YL-P2450W 套件包括:


1) 1块已测试好的YLP2450W开发板(包括YL-P2450W核心板与底板)
2) 可选购购配件LCD:YL-LCD35 CT64T CT80T CT104T (配有触摸笔)
3) 1张YLP2450W用户光盘
4) 1张PB安装盘
5) 1个dragonJTAG调试头(带20芯排线),可选购仿真器:ARMstep-P、ARMstep-U、ARM-tracerII等)
6) 1条25P(公对母)并口线
7) 1条9母交叉串口线
8) 1条交叉网线
9) 1条USB线
10) 1支触摸笔
11) 1个12V直流电源
12) 1个精美包装盒


关于售后服务及技术支持:


感谢您选用此开发板,我们对此板保修一年(CPU及中央元件烧损除外)
 技术支持方式:BBS 论坛支持,时间不限,响应时间是一个工作日。
 技术支持范围:
1. 协助用户正确测试与跑通优龙板卡上的各个硬件,如串口、网口等。
2. 帮助用户运行优龙光盘里的目标代码
3. 帮助用户把开发板恢复到出厂设置。
以下内容优龙不承诺在技术支持范围之列:
1. 开发工具如ads, pb5.0的安装,操作系统redhat的安装
2. 操作系统如uclinux/linux/wince 的编译
3. 用户自己编写的应用程序
