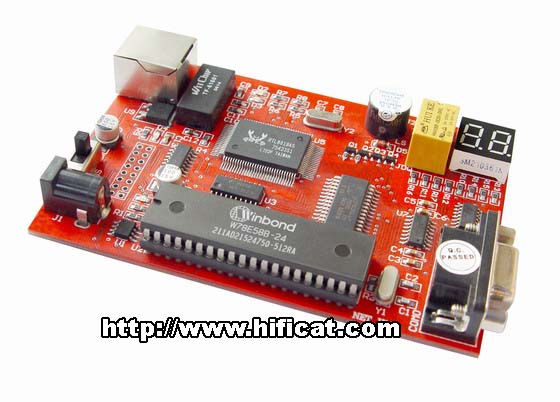

51NET以太网开发板
1．系统介绍
51NET是一个具有10Mbps以太网接口和RS232串行接口的51系列单片机的嵌入式开发学习板，它采用WINBOND公司生产的W78E58B微控制器为核心处理器，包括TCP/IP协议栈和相应的应用程序。实现了ARP、ICMP、TCP、UDP协议，可应用于HTTP Web服务器、Mail客户机、网络协议转换(如Ethernet－RS232接口转换、Ethernet－SPI接口转换等)、基于Internet的远程控制、基于Internet的远程数据采集等嵌入式网络应用
新款设计2008隆重上市，产品更新，价格不变（做了一些设计更新，修正了一些硬件上的BUG）
与市场同类产品相比，开发板上的资源极为丰富，板子本身可以完成以太网通讯的同时，还可以利用以太网板上的资源来实时监控通讯情况，也是我们设计该板时为广大工程师方便开发考虑到的问题，您可以通过数码管显示数字，蜂鸣器鸣音，继电器吸合来更直观地给开发者讯息。
板上带19PIN的外扩展端口，供用户进行扩展开发、试验。
接口齐全，从左至右为：电源口，RJ45 10M以太网接口，RS232串口。
网络通讯核心芯片选用RealTek的RTL8019AS芯片。
2．系统说明
● CPU采用W78E58BP-40，工作频率可达到40MHz，完全满足运行多种网络协议的要求；也可根据需要将CPU替换为其它8052兼容微控制器
● HM62256 32Kx8 CMOS静态RAM
● X5045 上电复位、可编程看门狗定时器、4Kb SPI EEPROM
● 多组LED用来指示系统运行情况
● 系统扩展标准RJ45以太网接口，3针串行RS232接口，1组可供用户自由扩展的系统资源接口
● 输入电压范围为7-30VDC
● 支持在系统编程，方便二次开发
● 支持各种通用的8052兼容编译器，如Keil C等
● TCP/IP协议栈、独立RTOS和应用软件支持
3．主要应用领域
● 智能仪器、仪表
● 远程控制
● 嵌入式以太网接入
● 嵌入式网络开发、实验
4．用户光盘上提供的源代码及资料
● ARP、ICMP、TCP、UDP协议，ARP中实现了缓存，发包电路实现了缓存，上位机可以ping这块板子，下位机也可以ping上位机(通过上位机小程序，连串口)，可以用tcp进行数据传送
● 详细使用说明文档
● 电路PDF格式的原理图
● 所有芯片data sheet
5．套件组成
● 51NET开发板1块
● 稳压电源1只
● 串口电缆1根
● 资料光盘1份(内含系统详细说明文档、RTOS、TCP/IP协议软件、元器件手册、应用文档等)
这是51NET以太网开发板工作时的瞬间照片（上图是老款开发板的样子，现在出售的都为新款了），上面两个LCD为电源指示，网络连接指示，右下方的红色LED为程序运行指示，具体表现为不停地闪烁则程序正常运行。该图中，我们可以看到，我们通过RS232接口来对开发板进行网络参数的设置，如IP地址，子网掩码，服务器端口号等等。
这是三块51NET以太网开发板同时工作时的瞬间照片，三块开发板通过HUB集线器，连在一起，预先通过RS232串口设置好各板的网络参数，然后插上电源适配器，RJ45网线，打开电源开关即可。
