Lattice USB下载电缆 支持Windows7系统--下载线--开发板商城
Lattice USB下载电缆 支持Windows7系统
销售状态: 本站销售,热卖中
浏览次数:161103次 赠送积分:50 分
商品规格:Lattice USB
供 应 商: 启点时代
商品价格: ¥420元
¥420元
市场价 商城价


一、产品介绍

    ispDOWNLOAD下载电缆适用于所有的Lattice器件进行在系统编程的硬件连接产品。用户通过 ispLEVER或 PAC-Designer 软件完成逻辑设计并生成编程文件后,Lattice的 ispVMTM System Software 软件即可直接在 PC上对器件进行编程。除下载电缆外,不需要其他的元器件即可完成对器件的编程。

    该电缆支持对所有1.2 伏、1.8 伏、2.5 伏、 3.3 伏及 5.0伏核心电压器件的编程。

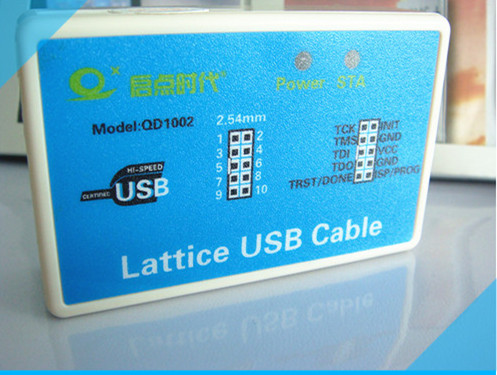

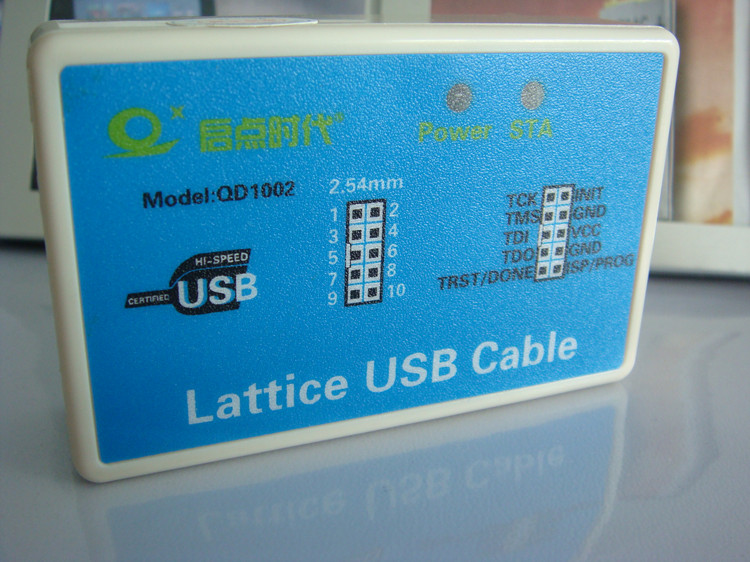

    下载器还不到一张名片大小,PVC磨砂塑胶封面,带电源和状态指示灯,高速USB2.0接口,配有丰富的延长线,适合于不同的接口定义,按Lattice并口10Pin标准接口定义设计的目标板可以直接使用我们配套的10Pin延长线来下载,其它接口定义的目标板可以用配套的9针单根的杜邦线来下载,接口定义在PVC封面和杜邦线上均有标示,可以方便的进行连接。

    一般下载只需连接JTAG接口的TCK、TMS、TDI、TDO和VCC、GND这6个引脚即可,其余针脚为针对不同芯片的可选信号,具体可以查阅光盘里面的手册说明。

 Lattice's ispDOWNLOAD® Cable products are the hardware connection for in-system programming of all Lattice devices. After completion of the logic design and creation of a programming file with the ispLEVERTM or PAC-DesignerTM software, Lattice's ispVMTM System Software is used to control the programming of devices directly on the PC board. No additional components are required to program a device.

Lattice's programming cables connect to either USB or PC Parallel ports, and use fly-wire connectors to the target system board for maximum flexibility. The cables also include adapters for easy interface to widely used 1x8 and 2x5 header configurations. The cables support programming of all Lattice devices with 1.2V, 1.8V, 2.5V, 3.3V, 5.0V core voltages. Both cables are also RoHS Compliant.



产品清单:

1、Lattice USB下载器  1个
2、高速USB2.0通讯电缆【带磁环】  1条
3、10针彩色硬质排线 1条
4、10针灰色软质排线 1条
5、9针彩色单根杜邦线【防插反设计,已经标明接口定义】 1套
6、8PIN黑色转接头   2个
7、光盘一张



关于质保:产品本身质量问题,3个月保换,三年免费维修。

支持全新的Windows7系统!
