Altera USB-Blaster下载电缆 [兼容Altera原厂USB下载电缆]--下载线--开发板商城

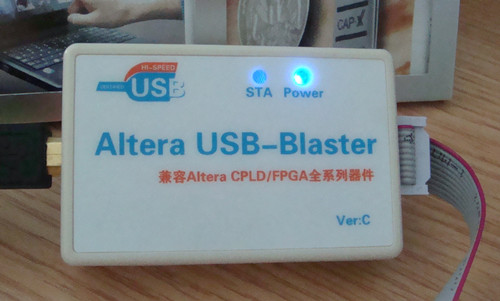

Altera USB-Blaster下载电缆 [兼容Altera原厂USB下载电缆]
销售状态: 本站销售,热卖中
浏览次数:30481次 赠送积分:200 分
商品规格:
供 应 商:
商品价格: ¥0元
¥0元
市场价 商城价


一、USB Blaster下载电缆性能特点

1.支持1.8V、2.5V、3.3V 和5.0V 应用系统
2.支持SignalTap II 嵌入式逻辑分析仪功能
3.支持ALTERA 公司全系列CPLD/FPGA器件
  CPLD:MAX3000、MAX7000、MAX9000 、MAX II、 MAX V 等
  FPGA:Stratix、Stratix II、Stratix III、Cyclone、Cyclone II、Cyclone III、Cyclone IV、ACEX 1K、APEX 20K 和FLEX 10K等
   主动串行配置器件:EPCS1、EPCS4、EPCS16、EPCS64等,支持通过JTAG链下载AS配置芯片
  增强配置器件:EPC1、EPC4 等。


4.支持三种下载模式(AS、PS和JTAG),具有Verify 和 Blank check功能
  JTAG 下载模式 :Cyclone、Cyclone II、Cyclone III、Cyclone IV、Stratix II、Stratix III、Flex10K、Acex1K、Max7000 和Max3000测试时采用
  主动串行(AS)模式:EPCS1 和EPCS4、EPCS16、EPCS64
  被动串行(PS)模式:Stratix 和Stratix GX测试时采用

5.支持与Nios II 嵌入式软核处理器的通信和在系统调试

6.速度快
  下载FPGA 配置程序是ByteblasterII 的6 倍。在一些速度要求高的应用场合下仍可使用SignalTap II 嵌入式逻辑分析仪进行实时分析。调试Nios II处理器时同样可以处理一些实时应用。
  当使用ByteblasterII电缆调试SignalTap II嵌入式逻辑分析仪和Nios II嵌入式软核处理器时,如果数据交换的速率太快,都不可避免地出现死机。此时使用USB Blaster则可有效地避免死机现象发生。

7.使用方便
  只有要USB 口的计算机都能使用USB Blaster。不象ByteblasterII 那样要求计算机带有并口。
  目前许多笔记本电脑,甚至台式机都不再配备并口,此时ByteblasterII 将无法使用。

二、接头引脚排布

  10Pin排线红色线或者接头上标了“”的那端为第一脚,引脚分布关系如下:

 ②
 ①

IDC10接头引脚排布

三、接口定义

下表为JTAG模式接口定义:

 ①TCK   ②GND
 ③TDO    ④VCC
 ⑤TMS   ⑥NC
 ⑦NC    ⑧NC
 ⑨TDI    ⑩GND


下表AS模式接口定义:

 ①DCLK   ②GND
 ③CONF_DONE   ④VCC
 ⑤nCONFIG    ⑥nCE
 ⑦DATAOUT    ⑧nCS
 ⑨ASDL     ⑩GND


销售清单
1、Altera USB-Blaster下载电缆  一个
2、USB连接线  一条
3、10Pin连接线[20cm长]  一条



应用于EDA系列开发板:
